Что такое нагревательный трансформатор DDG и почему это важно?

A Нагревательный трансформатор ДДГпредставляет собой специализированный низковольтный сильноточный трансформатор сухого типа, предназначенный для промышленного отопления.

В отличие от стандартных силовых трансформаторов, которые повышают или понижают напряжение для общего оборудования, трансформатор DDG делает нечто иное: он принимает обычное сетевое напряжение (обычно 380 В или 220 В) и преобразует его в очень низкое напряжение — часто всего несколько десятков вольт — при этом выдавая огромный ток, иногда тысячи ампер.

Почему это имеет значение?

Потому что многие промышленные процессы нагрева — плавка, отжиг, ковка, нагрев кварцевой трубки, резистивный нагрев — требуют низкого напряжения и высокого тока для эффективного и безопасного генерирования тепла.

Стандартный источник питания не может обеспечить такую ​​мощность. Трансформатор DDG — идеальный инструмент для этой работы.

Короче говоря: он превращает электричество в концентрированное тепло именно там и так, как вам нужно.

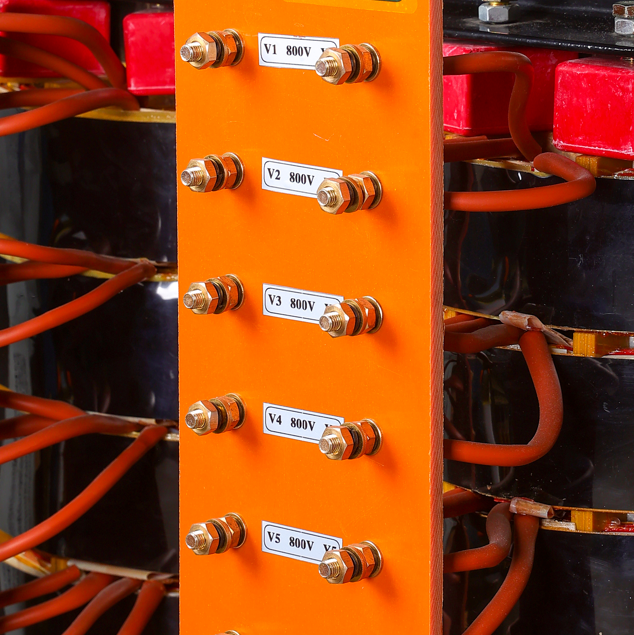

КакЗавод по производству отопительных трансформаторов DDG

Принцип работы тот же, что и у любого трансформатора — электромагнитная индукция — но приоритеты конструкции другие.

Шаг 1 – Ввод

Первичная обмотка подключается к стандартному источнику переменного тока, обычно 380 В или 220 В с частотой 50/60 Гц.

Шаг 2 – Уйти в отставку

Вторичная обмотка имеет гораздо меньше витков, чем первичная. Это резко снижает выходное напряжение — часто до 10, 20, 40 или 60 В — при пропорциональном увеличении тока.

Шаг 3 – Высокий выходной ток

Поскольку мощность сохраняется (без учета потерь), понижение напряжения в соотношении 10:1 приводит к увеличению доступного тока в соотношении 10:1. Вторичная обмотка на 40 В может выдавать сотни или тысячи ампер.

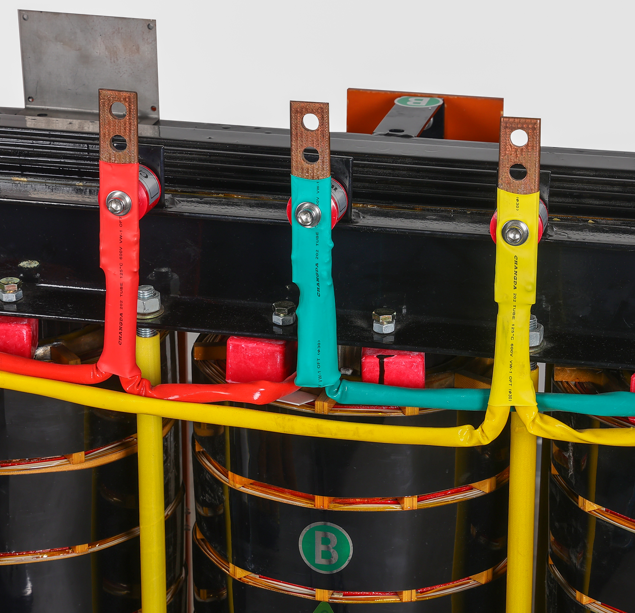

Шаг 4 – Подключение к нагревательным элементам

Выход низкого напряжения и большого тока подключается непосредственно к нагревательным элементам — графитовым стержням, молибденовым электродам, резистивным проводам или кварцевым трубкам. Большой ток приводит к быстрому и интенсивному нагреву элементов.

Шаг 5 – Управляется регулятором мощности

В большинстве установок трансформатор ДДГ работает в паре с тиристорным регулятором мощности (SCR). Регулятор регулирует входную мощность трансформатора, позволяя точно контролировать выходной ток и, следовательно, температуру нагрева.

Результат: чистое, контролируемое, высокоинтенсивное тепло для промышленных процессов.

Распространенные типы нагревательных трансформаторов DDG

Трансформаторы DDG не являются универсальными. Обычно они создаются для конкретных приложений.

Большинство устройств изготавливаются на заказ, а не имеются в наличии. Напряжение, ток, метод охлаждения и физический размер подбираются в соответствии с процессом нагрева клиента.

ПочемуНагревательные трансформаторы DDGИметь значение

Без них тяжелая промышленность работать не может. Вот почему:

1. Они безопасно производят концентрированное тепло.

Низкое напряжение означает меньший риск возникновения дуги, пробоя или случайного удара электрическим током в условиях высокой температуры. Изоляция между первичной и вторичной обмотками также защищает вышестоящие энергосистемы.

2. Они рассчитаны на постоянную большую нагрузку.

Промышленное отопление не прерывистое. Печи могут работать несколько дней или недель. Трансформаторы DDG имеют медные обмотки увеличенного размера, прочные сердечники и надежное охлаждение, позволяющее выдерживать такой рабочий цикл.

3. Они терпят гармоники и искажения.

Тиристорные регуляторы, управляющие выходной мощностью трансформатора, генерируют гармонические токи. Трансформаторы DDG сконструированы таким образом, чтобы работать без сбоев при нагревании и шуме, в отличие от чувствительной электроники.

4. Их можно отремонтировать в полевых условиях.

Когда что-то выходит из строя (а в конечном итоге это произойдет), конструкция проста. Медные обмотки можно перематывать. Клеммы можно заменить. Вентиляторы охлаждения можно менять. В тяжелой промышленности ремонтопригодность имеет большее значение, чем первоначальная стоимость.

5. Они очень эффективны

Хорошо спроектированный трансформатор DDG, работающий при номинальной нагрузке, может достичь КПД 95–98%. Потери в любом случае идут на процесс нагрева, но меньшие потери означают меньшие эксплуатационные расходы и меньшую нагрузку на вышестоящие выключатели и кабели.

Без трансформатора DDG электрические печи, устройства для выращивания кристаллов и промышленные нагреватели были бы непрактичными, небезопасными или невероятно неэффективными.

5. Выбор подходящего нагревательного трансформатора DDG

Выбор отопительного трансформатора не похож на выбор стандартного распределительного устройства. Если вы сделаете ошибку, ваша печь не нагреется до нужной температуры или будет постоянно отключать автоматические выключатели.

Шаг 1 – Определите отопительную нагрузку

Что ты греешь? Графит? Металл? Кварц? Стекло? Каждый материал имеет разные характеристики сопротивления при изменении температуры. Вам необходимо, чтобы вторичное напряжение трансформатора соответствовало сопротивлению нагрузки при рабочей температуре, а не при комнатной температуре.

Шаг 2. Рассчитайте вторичное напряжение и ток.

Используйте закон Ома и целевую мощность (кВт):

Мощность (кВт) = Напряжение × Ток ÷ 1000

Пример: Вам необходима мощность нагрева элемента 100 кВт.

Если вторичное напряжение = 50 В, то ток = 100 000 Вт ÷ 50 В = 2 000 А.

Если вторичное напряжение = 20 В, то ток = 100 000 Вт ÷ 20 В = 5 000 А.

Более низкое напряжение = более высокий ток = более толстые кабели, более тяжелые шины и больше внимания к сопротивлению соединения.

Шаг 3 – Выберите метод охлаждения

Шаг 4 – Проверьте первичное напряжение

Стандарт: 380В, 400В, 415В, 460В. Некоторые агрегаты рассчитаны на однофазное напряжение 220 В, но для отопления гораздо чаще подходят трехфазные.

Шаг 5 – Определите регулирование и контроль

Большинство трансформаторов DDG работают в паре с тиристорным стабилизатором мощности (SCR), который расположен на первичной стороне. Регулятор регулирует напряжение для контроля температуры.

Решать:

Разомкнутый контур (ручная регулировка) или замкнутый контур (обратная связь термопары + ПИД)?

Аналоговое управление (0–10 В, 4–20 мА) или цифровое (Modbus, Profibus)?

Вам нужен локальный дисплей тока, напряжения и мощности?

Шаг 6 – Подтвердите физические ограничения

Доступная площадь

Точки подъема и вес

Направление ввода кабеля (сверху, снизу, сбоку)

Температура окружающей среды (горячая среда означает снижение номинальных характеристик или более сильное охлаждение)

Заключительные мысли

Нагревательный трансформатор DDG не является «гламурным» устройством. Он не поддерживает беспроводную связь, не выполняет самодиагностику и не создает причудливых графиков.

Но когда печи для выращивания кристаллов требуется 4000 ампер при напряжении 30 вольт — день за днём, неделя за неделей — ничто другое не поможет.

Это рабочая лошадка. Тяжелый, горячий и громкий, но при правильной сборке чрезвычайно надежный.

Если вы проектируете, модернизируете или обслуживаете промышленную систему отопления — вакуумную печь, машину для извлечения кристаллов, кварцевый нагреватель, соляную ванну или линию резистивного отжига — в основе всего лежит трансформатор DDG.

Установите трансформатор правильно, и все, что будет дальше, будет работать.
