Как работает автотрансформатор СБК?

– Раскрытие секрета этой удобной коробки для напряжения

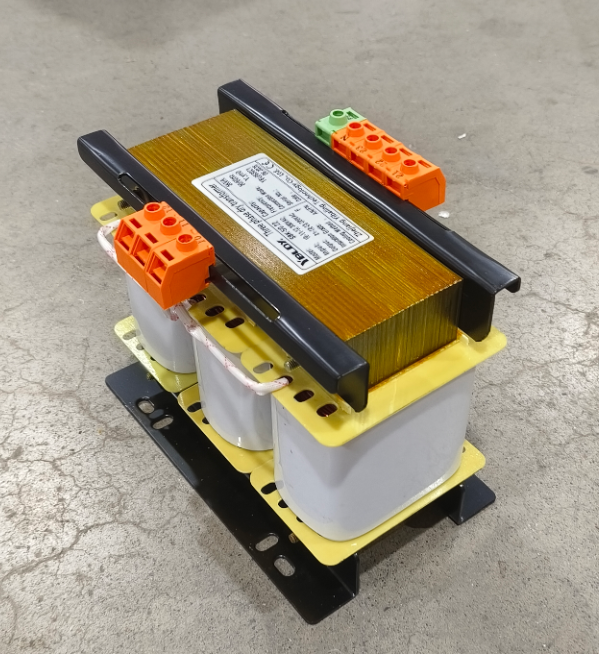

Зайдите практически в любой заводской цех, и вы увидите квадратную металлическую коробку с надписью «SBK» на этикетке. Он спокойно стоит в углу, но решает головную боль, которая постоянно возникает: у вас есть новая блестящая машина, импортированная из-за границы, но ее номинальное напряжение не соответствует вашей местной сети. Подключите эту коробку между ними, и машина оживет. Это автотрансформатор СБК в работе.

Так что же на самом деле происходит внутри?

Давайте пропустим тяжелый жаргон из учебников и разберем все простым языком.

Одна катушка, две работы

Обычный изолирующий трансформатор имеет две отдельные обмотки – первичную и вторичную, которые электрически изолированы друг от друга. Мощность передается за счет магнитной индукции, но входная и выходная цепи никогда не соприкасаются.

The Автотрансформатор СБКиспользует более экономичный подход. В нем используется только одна непрерывная обмотка с несколькими точками отвода, вынесенными по ее длине. Вы подключаете вход к одной секции катушки, а выход к другой секции.

Думайте об этом как о длинной веревке: вы завязываете узел где-то посередине. Подключите один конец к источнику питания и возьмите выходную мощность из другого места — напряжение изменится, потому что вы используете только часть веревки. Поскольку вход и выход имеют большую часть одной и той же обмотки, трансформатор опирается как на магнитную связь, так и на прямое электрическое соединение.

Шаг вверх или вниз? Все зависит от того, куда вы нажимаете.

Вот конкретный пример. Предположим, вы подаете напряжение 380 В на всю обмотку, но снимаете выходной сигнал с отвода в положении 200 В — на выходе получается 200 В. Это шаг вниз. Переверните его: подайте 200 В в эту секцию и снимите 380 В с полной обмотки, и вы получите повышение.

Физика — это старая добрая электромагнитная индукция — переменный ток создает изменяющееся магнитное поле, которое индуцирует напряжение по всей катушке. Переместите кран, переместите коэффициент напряжения. Просто, понятно и надежно.

Почему так много производителей оборудования доверяютСБК Автотрансформатор?

Три большие причины.

Во-первых, это экономия материала и денег. Поскольку часть обмотки выполняет двойную функцию, вам потребуется меньше меди (или алюминия) и сердечник меньшего размера, чем изолирующий трансформатор с той же номинальной мощностью. Это означает более легкое и компактное устройство по более низкой цене.

Во-вторых, более высокая эффективность, более низкое тепловыделение. Меньшие потери меди и железа приводят к меньшим потерям энергии. Со временем – особенно для крупных агрегатов мощностью в сотни или тысячи кВА – экономия электроэнергии действительно увеличивается.

В-третьих, это универсальное решение для оборудования, работающего под «чужим напряжением». Многие прецизионные станки, сервоприводы, термопластавтоматы и электроника поставляются из Японии, Европы или США и имеют номинальное напряжение 200, 220, 110 или 100 В. Наши местные сети обычно выдают напряжение 380/220 В. Серия SBK позволяет настраивать несколько комбинаций ответвлений, чтобы вы могли установить именно то напряжение, которое «любит потреблять» ваше оборудование.

Предупреждение: это не изолирующий трансформатор.

Это важно. Автотрансформатор СБК не обеспечивает гальваническую развязку между входом и выходом. Поскольку обмотки имеют общее сечение, первичная и вторичная обмотки электрически соединены. Если вам нужна гальваническая развязка для обеспечения безопасности, фильтрации помех или защиты от ударов, вам следует выбрать настоящий изолирующий трансформатор. Но если вашей единственной потребностью является преобразование напряжения и вы заботитесь о затратах, SBK — чрезвычайно эффективный выбор.

Где вы на самом деле находите СБК Автотрансформаторв реальной жизни?

Помимо станков и импортного оборудования, о которых я упомянул, вы также увидите трансформаторы СБК в распределительных панелях освещения, входных каскадах выпрямителей, зарядных станциях, энергосистемах туннелей и метро, ​​шкафах управления лифтами в высотных зданиях – практически везде, где вам нужно изменить уровень напряжения без необходимости изоляции.

Чтобы завершить это

Автотрансформатор СБК – это не ракетостроение. По своей сути это всего лишь одна обмотка с ответвлениями и старая добрая электромагнитная индукция. Он использует меньше материалов, тратит меньше энергии и решает одну из наиболее распространенных головных проблем, связанных с несоответствием напряжения, которые можно встретить в цехах. Никаких причудливых уловок – просто надежная, практичная рабочая лошадка, которая бесшумно работает годами. И, по моему мнению, именно таким и должно быть хорошее промышленное оборудование.
