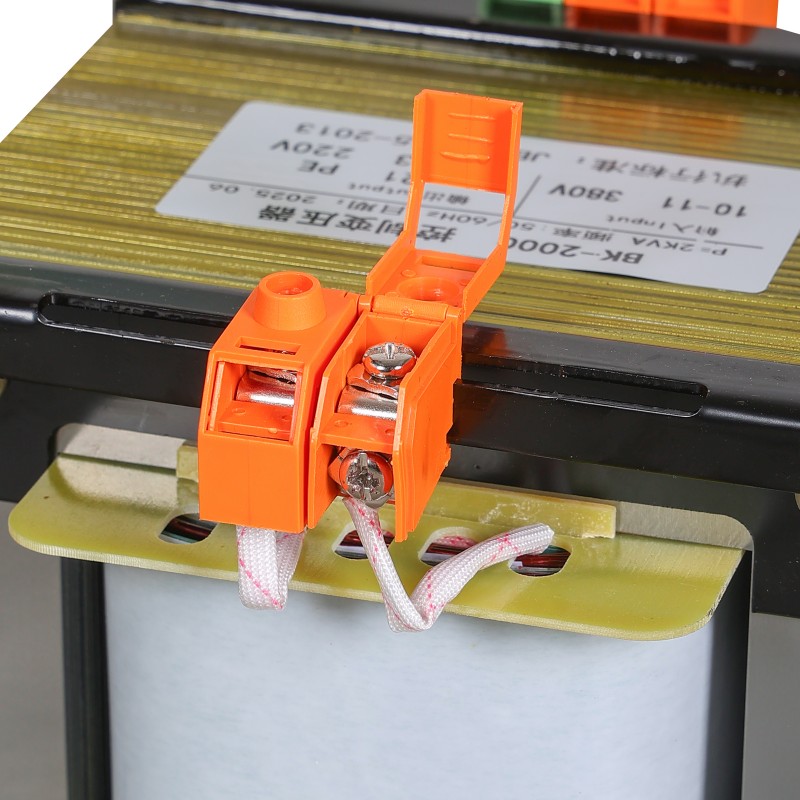

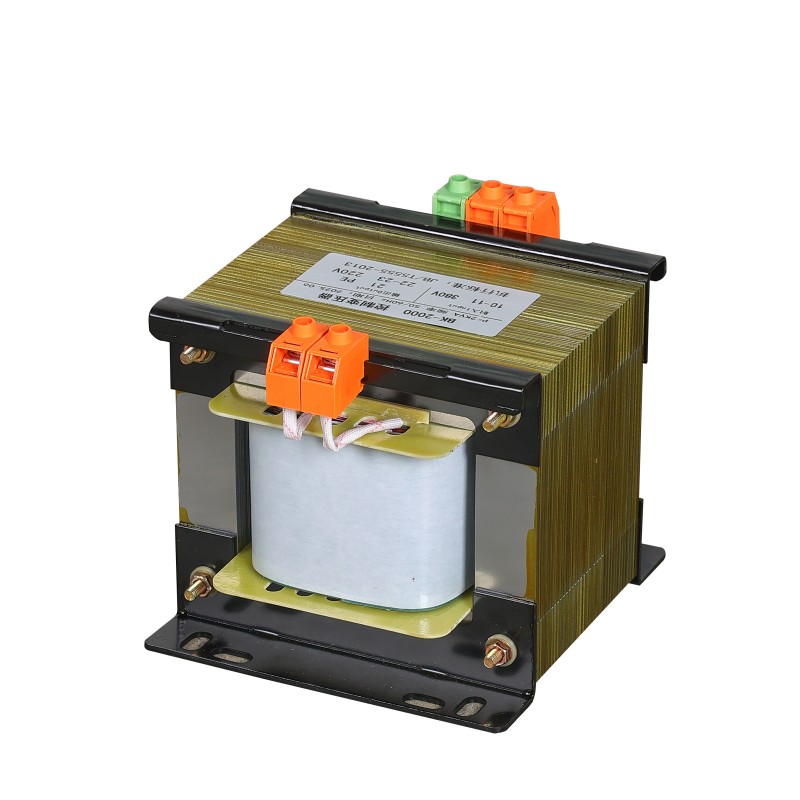

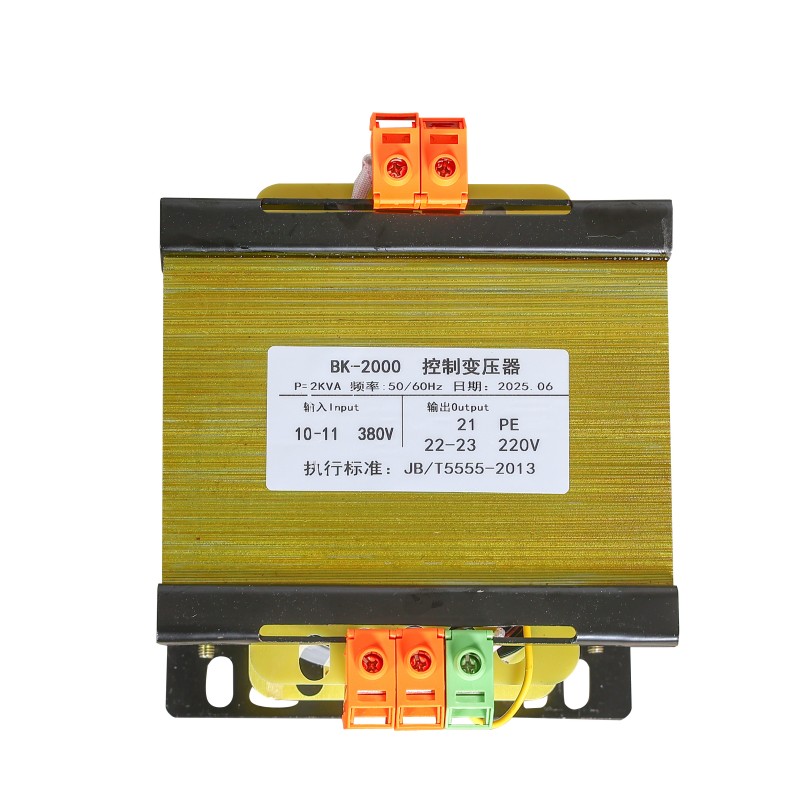

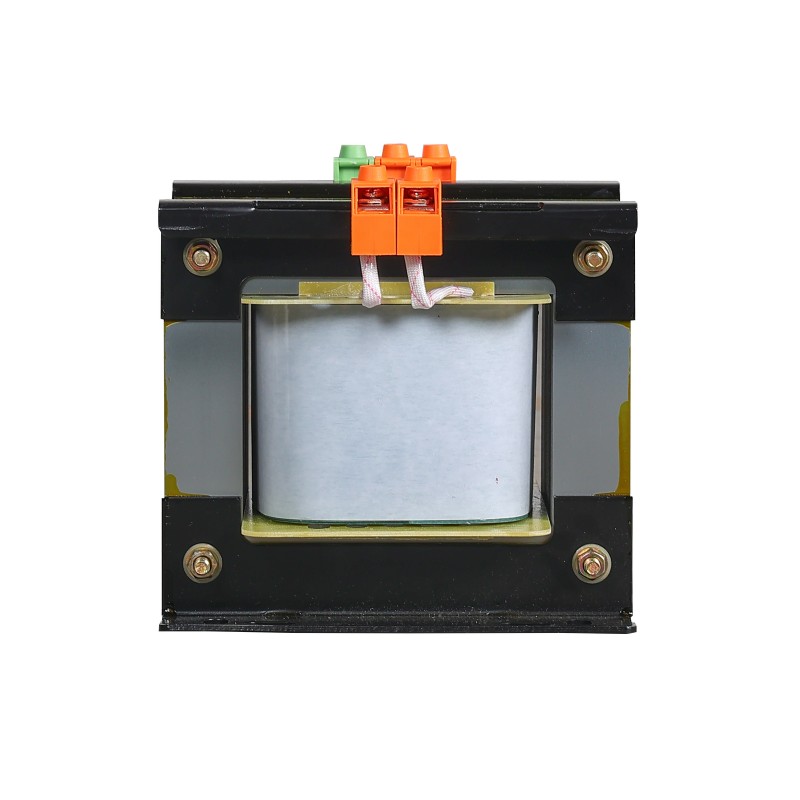

Однофазный трансформатор BK 220 В

Однофазный трансформатор BK 220V представляет собой классический и широко используемый регулирующий трансформатор изолирующего типа. Он специально разработан для различных промышленных, коммерческих и лабораторных сценариев, подходит для низковольтных цепей управления, источников питания для прецизионного оборудования, систем защитного освещения и т. д. Основная функция — обеспечить безопасное, стабильное и чистое однофазное питание переменного тока для этих сценариев.

Этот продукт изготовлен из высококачественных холоднокатаных листов кремнистой стали и обмоток из чистой меди, которые затвердевают и формируются в процессе вакуумной пропитки. Такая конструктивная конструкция позволяет ему исключительно хорошо работать в реальной эксплуатации:

Низкие потери, низкий рост температуры, высокие изоляционные характеристики и возможность полной электрической изоляции между входными и выходными клеммами. Он может эффективно фильтровать различные помехи в электросети, обеспечивая чистое и стабильное однофазное питание 220 В для систем управления ПЛК, прецизионных приборов, осветительного оборудования и других небольших электрических устройств.

Введение в принцип

Однофазный трансформатор БК220В может изменять как величину переменного напряжения, так и величину переменного тока.

(1) «Преобразующая» функция трансформатора может увеличивать или уменьшать переменное напряжение. Без учета потерь электрической энергии соотношение между первичным напряжением U1, вторичным напряжением U2, числом витков в первичной обмотке N1 и числом витков во вторичной обмотке N2 выглядит следующим образом:

U1/U2=N1/N2=n

Это называется коэффициентом трансформации или коэффициентом напряжения. Из приведенного выше уравнения мы видим:

① Когда количество витков вторичной обмотки N2 больше, чем у первичной обмотки N1, вторичное напряжение U2 будет выше первичного напряжения U1. То есть, когда n = N1/N2 < 1, трансформатор может повышать переменное напряжение, поэтому трансформатор с коэффициентом трансформации n < 1 называется повышающим трансформатором.

② Когда количество витков вторичной обмотки N2 меньше, чем у первичной обмотки N1, трансформатор может снизить переменное напряжение. Поэтому при n > 1 трансформатор называют понижающим.

③ Когда количество витков вторичной обмотки N2 равно количеству витков первичной обмотки N1, трансформатор не меняет величину переменного напряжения, то есть первичное напряжение U1 равно вторичному напряжению U2. Хотя этот тип трансформатора не может изменять величину напряжения, он может электрически изолировать первичную и вторичную цепи, поэтому в качестве изолирующего трансформатора обычно используется трансформатор с n = 1.

(2) Функция «Текущее преобразование»

Трансформатор может не только изменять величину переменного напряжения, но и изменять величину переменного тока. Поскольку трансформатор имеет очень небольшие потери энергии и их можно игнорировать, входная мощность P1 и выходная мощность P2 трансформатора равны, то есть: P1=P2.

У1-11=У2-12

U1/U2=12/11

Из приведенного выше уравнения видно, что первичное и вторичное напряжения трансформатора обратно пропорциональны первичному и вторичному токам. Если вторичное напряжение увеличить, вторичный ток уменьшится, а если вторичное напряжение уменьшить, вторичный ток увеличится. Таким образом, для трансформатора, чем больше витков в катушке, тем выше напряжение на обоих концах и тем меньше ток, протекающий через нее. Например, на определенном силовом трансформаторе указано «входное напряжение 220 В, выходное напряжение 6 В». Тогда соотношение числа витков первичной и вторичной обмоток этого трансформатора будет n = 220/6 = 110/3 = 37. При включении этого трансформатора в цепь ток, вытекающий из вторичной обмотки, в 37 раз превышает ток, текущий в первичную обмотку.

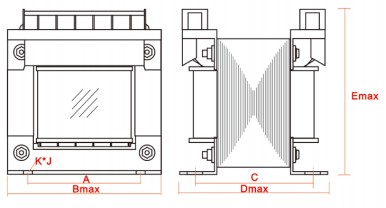

Подробные параметры

Ценовое преимущество

Преимущество однофазного трансформатора BK220V, проще говоря, заключается в том, что он нашел наиболее практичную «золотую середину» между стандартными изделиями и изделиями, изготовленными по индивидуальному заказу.

Наша фабрика в Ибалине начала производство стандартных моделей трансформаторов. Поэтому мы закупаем большие объемы листов кремнистой стали и медной проволоки партиями и закупаем эти материалы оптом.

В результате стоимость можно контролировать. В то же время мы знакомы с производственной линией стандартной модели, а наши работники высокоэффективны, что дает нашей стандартной модели естественное ценовое преимущество.

Однако однофазный трансформатор стандартной модели BK220V подходит не для всех сред. На многих заводских площадках особые условия — возможно, пространство в шкафу немного ограничено или требуется необычное выходное напряжение. Наша фабрика в Ибалине не попросит вас заплатить высокую плату за разработку совершенно нового дизайна с нуля.

Наши инженеры работают на проверенной платформе существующего трансформатора для внесения корректировок: таких как точная настройка мощности в соответствии с существующими спецификациями, изменение направления соединительной клеммы или регулировка корпуса в соответствии с размером вашего шкафа.

Основные материалы, такие как листы кремниевой стали и вакуумная пропитка, не изменяются, поэтому они могут решить ваши реальные проблемы, не будучи слишком дорогими, а доставка также осуществляется быстро.

Между тем, по сравнению с рынком: по сравнению с дешевой и непроверенной продукцией известных брендов мы используем оригинальные материалы промышленного класса, проходим полную проверку при выходе с завода, стремясь к долгосрочной стабильности и долговечности; по сравнению с этими международными брендами, у нас нет премиальных брендов и сложных процедур импорта, цена разумная, а реакция быстрая; По сравнению с совершенно новыми индивидуальными проектами, требующими изготовления пресс-форм, наше решение «тонкой настройки» Yibaling может помочь вам сэкономить значительные единовременные затраты на проектирование и долгое время ожидания.
