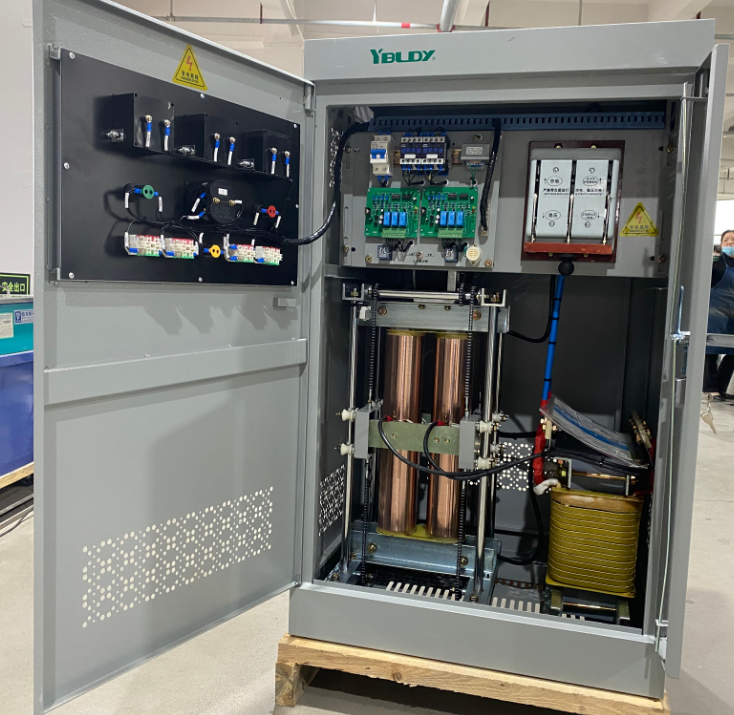

Что такое стабилизатор напряжения сервопривода DBW?

Одна фаза, серьезная мощность

Большинство людей думают о регуляторах напряжения как о небольших коробках, которые подключаются рядом с компьютером или телевизором. И да, такие существуют. Но есть регулятор совершенно другого типа — тот, который не стоит на столе. Он расположен на заводе рядом с производственной линией и питает электроэнергией оборудование, потребляющее десятки или даже сотни киловатт.

Сервостабилизаторы напряжения DBWрассчитаны на большие нагрузки.

Они справляются с тяжелыми вещами: станками с ЧПУ, системами медицинской визуализации, широкоформатными принтерами, промышленными печами, производственными линиями, центральными системами кондиционирования и лифтами. Если он потребляет серьезный ток и работает от однофазного питания, вероятно, ему нужен один из них.

Почему важна «высокая мощность»

Обычные однофазные регуляторы рассчитаны на максимальную мощность в несколько киловольт-ампер (кВА). Может быть, 5 кВА, а может и 10 кВА, если нажать.

Регуляторы высокой мощности начинаются там, где они заканчиваются. Например, мощность агрегатов серии DBW варьируется от 10 до 180 кВА, а в некоторых конструкциях мощность достигает 300 кВА. Этого достаточно, чтобы обеспечить освещение, кондиционирование и производственное оборудование всего цеха от одного стабилизированного источника питания.

Проблема с большими нагрузками заключается в том, что они не просто потребляют больше тока — они потребляют его способами, которые наказывают обычные регуляторы. Моторы запускаются. Включаются компрессоры. Сварочное оборудование дуги. Каждое из этих событий вызывает падение или скачок напряжения, иногда резкое. Маленький регулятор может сработать, перегреться или просто не среагировать достаточно быстро.

Регулятор высокой мощности предназначен для поглощения этих ударов и поддержания стабильного выходного сигнала независимо от нагрузки.

КакDBW Сервостабилизатор напряженияРаботает— Принцип компенсации

Серия DBW, которая является одной из наиболее распространенных однофазных конструкций высокой мощности, использует так называемое регулирование компенсационного типа.

Это умная договоренность. Внутри устройства есть два ключевых компонента:

Компенсационный трансформатор — включен последовательно с основной линией электропередачи.

Регулятор контактного напряжения, регулирующий компенсационное напряжение.

Схема управления постоянно контролирует выходное напряжение. Когда он обнаруживает отклонение — скажем, входное напряжение падает из-за того, что большой двигатель только что запустился, — он посылает сигнал серводвигателю. Двигатель перемещает угольную щетку по обмоткам контактного регулятора. Это изменяет напряжение, поступающее на первичную обмотку компенсационного трансформатора. Затем компенсационный трансформатор добавляет или вычитает напряжение из основной линии, возвращая выходной сигнал туда, где он должен быть.

Все это происходит автоматически, непрерывно и быстро — обычно в течение 1,5 секунды при изменении входного напряжения на 10%.

Прелесть этой конструкции в том, что она не прерывает поток энергии. Он не включается и не выключается. Он просто увеличивает и уменьшает напряжение, корректируя его по мере движения.

Что отличает хорошего

1. Это не влияет на форму сигнала.

Некоторые регуляторы искажают форму сигнала переменного тока при корректировке напряжения. Этот нет. То, что выходит, идентично тому, что входило, только более стабильно. Для оборудования медицинской визуализации, лабораторных инструментов и точного оборудования это не подлежит обсуждению.

2. Это эффективно

При полной нагрузке КПД превышает 95%. При 50 кВА и выше еще лучше — около 98%. Это означает меньше тепла, меньше потерь электроэнергии и более низкие эксплуатационные расходы в течение всего срока службы устройства.

3. Он справляется с перегрузкой

Серия DBW может потреблять 200% номинального тока в течение одной минуты. Именно такая маржа вам нужна, когда запускается компрессор или когда производственная линия выходит на полную мощность.

4. Он защищает себя и ваше оборудование

Стандартная защита включает в себя защиту от повышенного напряжения, пониженного напряжения, перегрузки по току, короткого замыкания и потери фазы. Некоторые модели также предлагают ручное/автоматическое переключение, режимы обхода и автоматический перезапуск после сбоя питания. Если что-то пойдет не так, регулятор безопасно отключится, не позволяя неисправности достичь вашего оборудования.

5. Он работает непрерывно

Это не устройства прерывистого режима работы. Они предназначены для работы 24 часа в сутки, 7 дней в неделю, 365 дней в году с минимальным обслуживанием.

Где вы найдетеDBW Серворегулятор напряжения

Список приложений широк и продолжает расти.

Промышленное производство — станки с ЧПУ, обрабатывающие центры, производственные линии, металлообрабатывающее оборудование.

Медицинское оборудование — компьютерные томографы, аппараты МРТ, рентгеновские системы, лабораторные анализаторы.

Коммерческие здания — Лифты, центральное кондиционирование, широкоформатные принтеры, системы освещения.

Телекоммуникации — Базовые станции, центры обработки данных, коммуникационное оборудование.

Исследования и испытания — Лаборатории, испытательные стенды, калибровочное оборудование.

Сельское хозяйство и транспорт — Ирригационные системы, железнодорожная сигнализация, наземная поддержка аэропортов.

Короче говоря: везде, где однофазное питание должно быть чистым, стабильным и способным выдерживать серьезный ток.

Выбор правильного размера

Выбор регулятора высокой мощности не сложен, но требует некоторых размышлений.

Шаг 1 — Сложите свои нагрузки

Перечислите все, что будет подключено. Двигатели и компрессоры при запуске потребляют больше энергии, чем при работе — иногда в три-пять раз больше. Не выбирайте размер только на основе рабочего тока.

Шаг 2. Примените запас прочности

Практика отрасли предполагает добавление 20–30% к общей сумме. Это касается будущего расширения и неожиданных перегрузок.

Шаг 3 — Проверьте свою сетку

Стандартные устройства DBW принимают входное напряжение от 176 В до 264 В. Если ваш сайт регулярно выходит за пределы этого диапазона, укажите более широкую входную версию.

Шаг 4. Учитывайте окружающую среду

Данные агрегаты предназначены для установки внутри помещений при температуре окружающей среды от 10°С до +40°С и относительной влажности ниже 90%. Если у вас пыльное, сырое или плохо вентилируемое помещение, учтите это.

Заключительные мысли

Сервостабилизатор напряжения DBW не выглядит гламурно. У него нет сенсорного экрана или мобильного приложения. Это не попадает в заголовки газет.

Но он делает кое-что важное: поддерживает работу больших нагрузок, когда сеть не может этого сделать.

Для заводов, больниц и коммерческих зданий, которые не могут позволить себе простои, связанные с напряжением, регулятор не является обязательным — это инфраструктура. Он находится между ненадежной сетью и дорогостоящим оборудованием, тихо и непрерывно выполняя одну работу: следя за тем, чтобы напряжение оставалось на должном уровне.

Большие грузы нуждаются в серьезной защите. Вот для чего это нужно.
