Знаете ли вы о масляных трансформаторах?

Электроэнергия, выходящая из электростанций, имеет чрезвычайно высокое напряжение (десятки тысяч или даже сотни тысяч вольт), которое не может быть напрямую использовано промышленным оборудованием или жилыми домохозяйствами.

Необходимо снизить напряжение.

Кто выполняет эту работу?Масляные трансформаторы.

Они не являются ни новыми, ни передовыми, и их принцип работы практически не изменился на протяжении более столетия. Тем не менее, по сей день вы, скорее всего, найдете его на каждой подстанции, под каждым столбом и в распределительном помещении каждого завода.

Для чего используется масляный трансформатор?

Проще говоря: трансформировать напряжение.

Понижение: преобразуйте электричество высокого напряжения (например, 10 кВ) в электричество низкого напряжения (например, 380 В, 220 В) для использования в оборудовании.

Понижение — принимает высокое напряжение (например, 10 кВ) и понижает его до низкого напряжения (380 В, 220 В), чтобы ваше оборудование действительно могло его использовать.

Повышение – для солнечной или ветровой энергии. Он повышает напряжение перед подачей его в сеть, поэтому вы не теряете слишком много энергии на длинных линиях передачи.

Он не меняет частоту, не очищает гармоники и не регулирует напряжение. Он делает только одно: превращает напряжение в то, что вам нужно.

Почему его называют «масляным»?

Все просто — он залит маслом.

Не для сжигания. Для двух вещей: изоляции и охлаждения.

Изоляция. Масло находится между катушками и сердечником, а также между катушками и баком. Без него возникла бы дуга высокого напряжения — короткое замыкание, разряд, сгоревшее оборудование.

Охлаждение. Когда змеевики нагреваются, масло отводит тепло, а стенки резервуара выпускают его в воздух. Масло удерживает много тепла, поэтомумасляные трансформаторыхорошо справляются с перегрузкой — они могут какое-то время работать без жалоб.

Однако масло не вечно. Со временем он загрязняется и набирает влагу. Вам придется время от времени проверять его, фильтровать или заменять. Это самое большое отличие от трансформаторов сухого типа.

Трансформаторы сухого типа не используют масло. Для охлаждения они используют воздух. Да, безопаснее и чище. Но дороже, да и перегрузку не выдерживают. Эти двое не заменяют друг друга; они служат разным сценариям.

Подвержены ли масляные трансформаторы отказу?

Наоборот, они относятся к наиболее долговечному энергетическому оборудованию.

Их расчетный срок службы обычно составляет 20–30 лет. Пока они не подвергаются сильной перегрузке, не имеют постоянного недостатка масла и не подвергаются постоянным ударам молний, ​​они могут надежно работать в течение десятилетий.

Общие «неисправности» встречаются редко:

Падение уровня масла (утечка или испарение)

Ухудшение качества масла (влага или окисление)

Стареющие втулки и переключатели ответвлений

Старение изоляции из-за длительной перегрузки

Эти проблемы не приводят к внезапному сбою. Их можно обнаружить и устранить заранее посредством регулярных проверок и испытаний масла. Масляные трансформаторы не требуют технического обслуживания, но правильное техническое обслуживание обеспечивает длительный срок службы.

ГдеМасляные трансформаторыВсе еще используется?

Ключевые параметры масляных трансформаторов: наиболее часто задаваемые вопросы клиентов

Мощность (кВА): просуммируйте мощность всех нагрузок и добавьте запас 30–50 %. Избегайте жестких расчетов.

Медь или алюминий: медь против алюминия

Медь стоит дороже. Алюминий стоит дешевле.

Но медь проводит лучше, служит дольше и лучше переносит тепло. Если ваше оборудование работает днем ​​и ночью, выбирайте медь. Вы скажете себе спасибо позже.

Полностью герметичный или консерваторного типа

Полностью герметичный, не пропускает воздух. Меньшее количество кислорода означает, что масло стареет медленнее, и вам не придется так часто с ним возиться.

Тип расширителя позволяет видеть уровень масла. В любом случае лучше, если у вас есть кто-то, кто регулярно что-то проверяет.

Класс энергоэффективности – S11, S13, S20…

Большее число означает меньшие потери, но и более высокую цену. Посчитайте: сколько лет понадобится, чтобы экономия на электроэнергии окупила более высокие первоначальные затраты? Это ваш ответ.

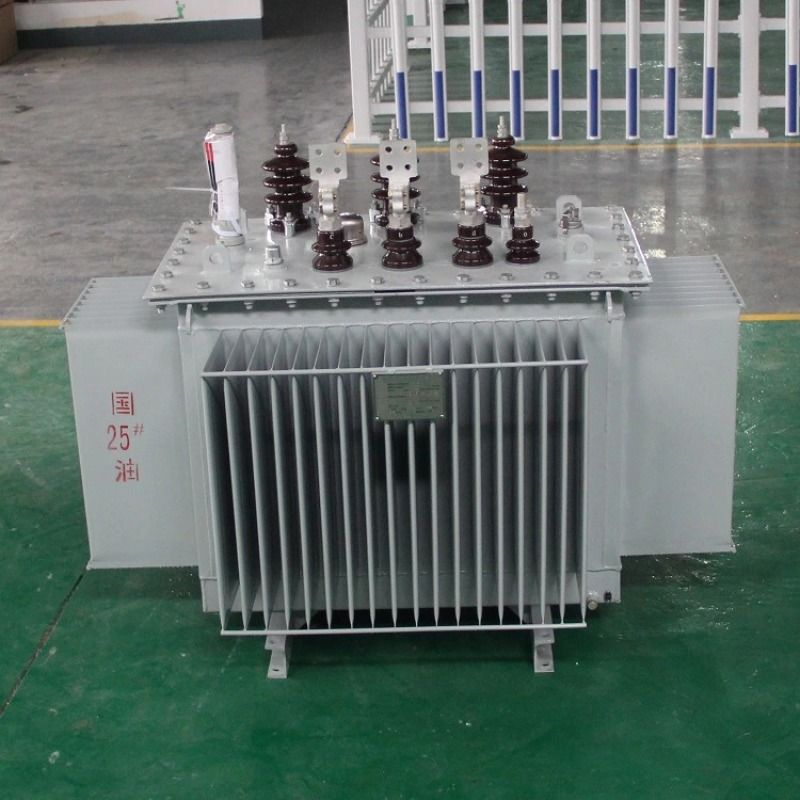

Ибалинмасляные трансформаторы

Ничего особенного. Просто серьезная работа.

Сердечник – высококачественная холоднокатаная кремнистая сталь, полностью чередующиеся соединения. Низкая потеря нагрузки.

Обмотки – в стандартной комплектации чистая медь (если хотите, алюминий высокой чистоты). Слой изоляции плотный и последовательный.

Изоляционное масло: Трансформаторное масло премиум-класса, полностью протестированное перед поставкой на выдерживаемое напряжение, содержание влаги и диэлектрические потери.

Резервуар: Гофрированные или ребристые радиаторы с полностью герметичной сваркой для защиты от утечек и коррозии.

Заводские испытания: каждое устройство проходит испытания на коэффициент трансформации, сопротивление постоянному току, сопротивление изоляции, потери холостого хода, потери нагрузки и выдерживаемое напряжение промышленной частоты — без выборочных испытаний.

Сценарии применения

Заводское распределение, жилые подстанцииГорнодобывающая, химическая, бумажная, текстильная промышленностьПовышение фотоэлектрической мощности, подключение к ветроэнергетическим сетямПроекты поддержки экспорта, проекты иностранной помощи

Технические характеристики

Мощность: 30–3150 кВА (большая мощность возможна по договоренности)

Напряжение: в основном 10 кВ/0,4 кВ, доступны нестандартные варианты по индивидуальному заказу.
