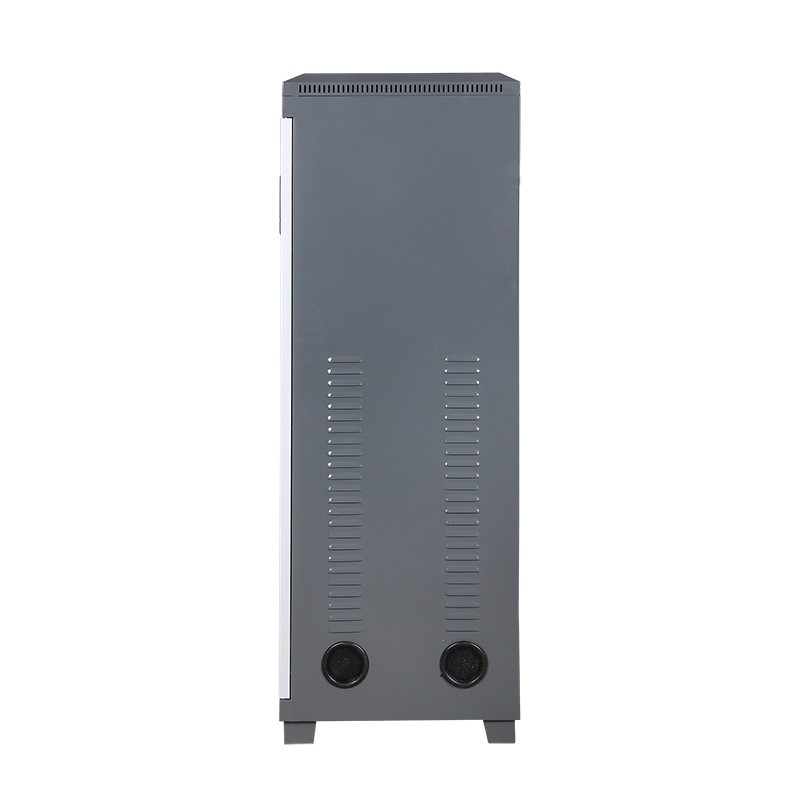

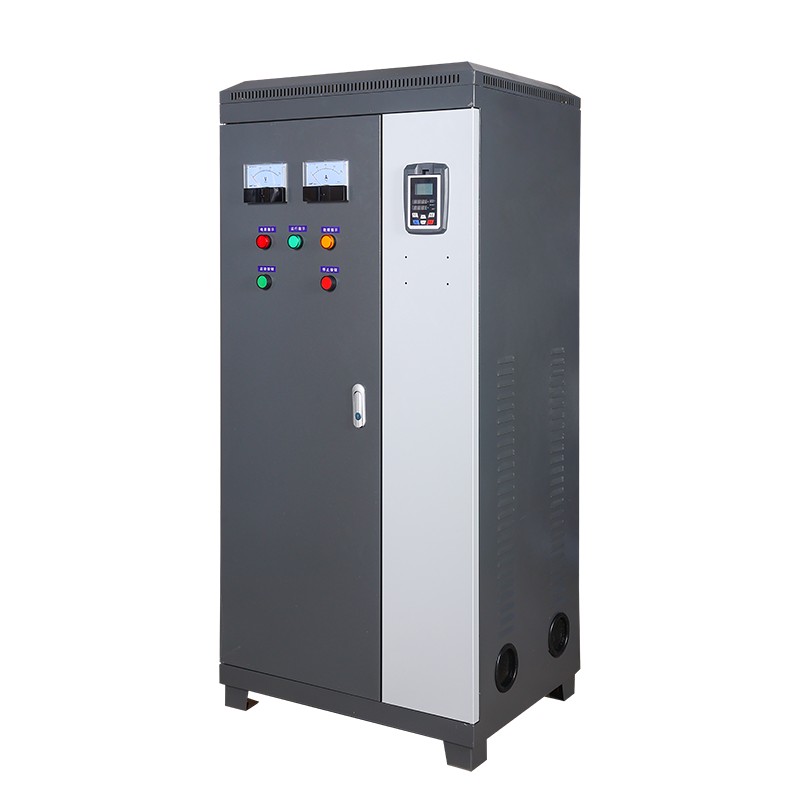

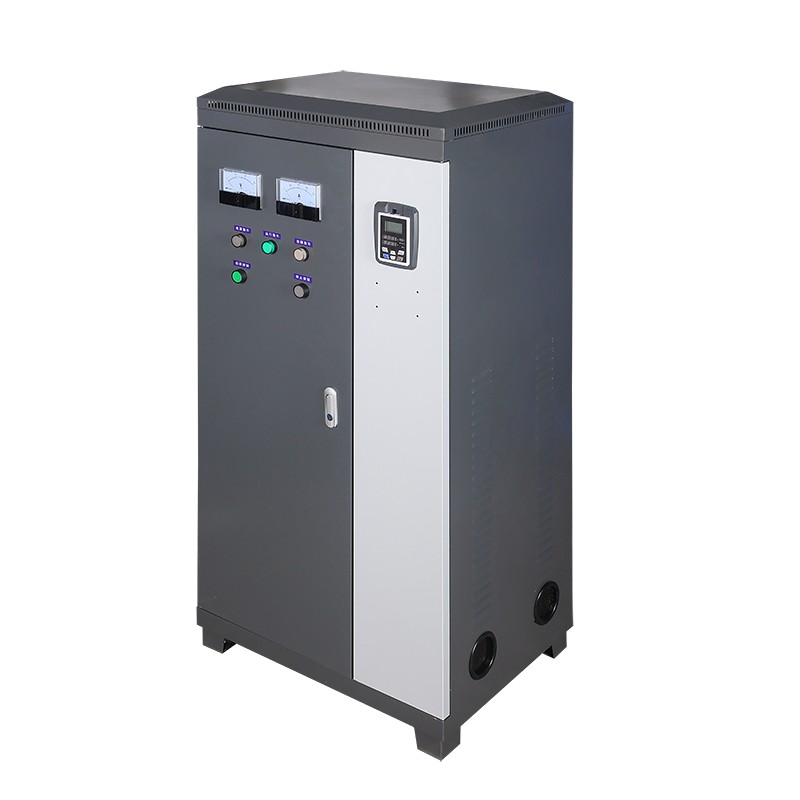

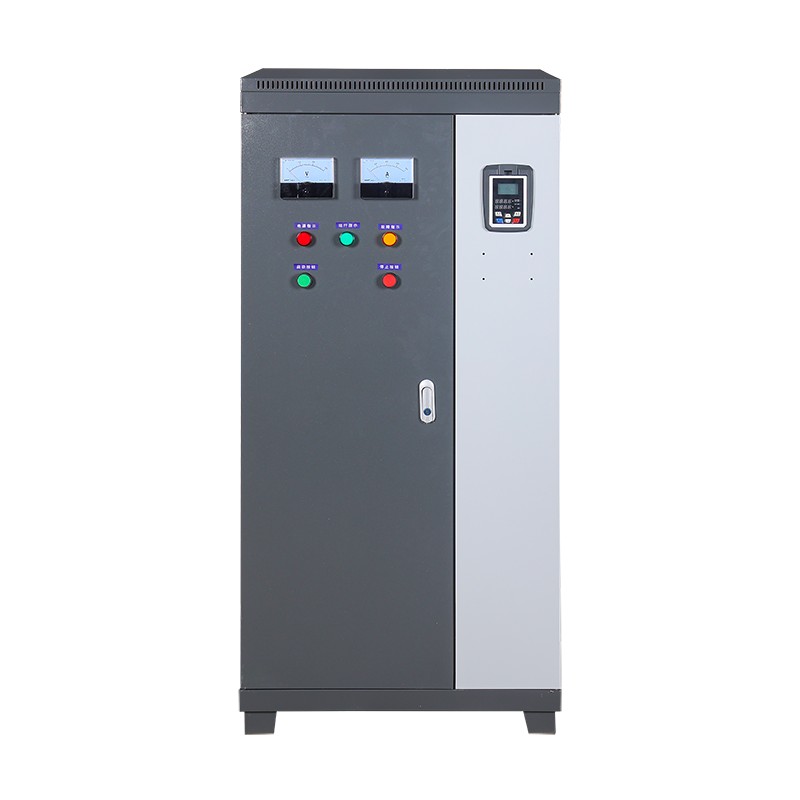

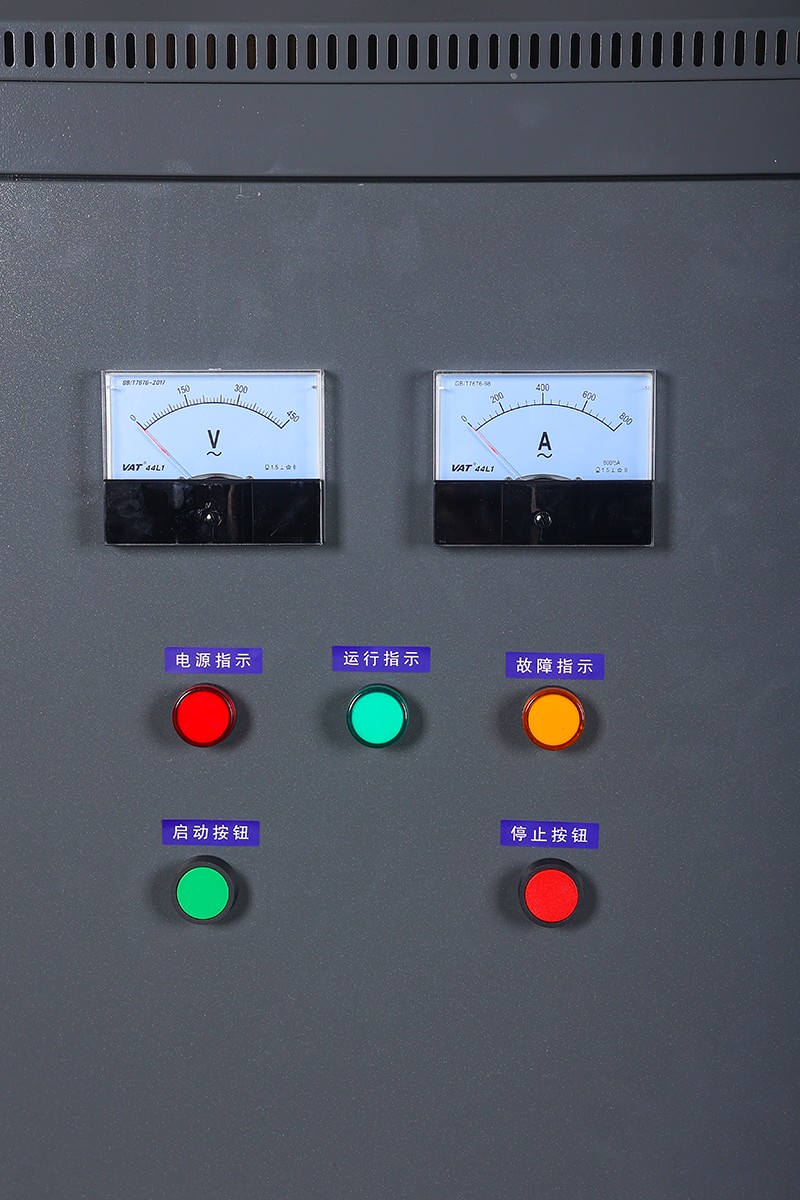

Байпасный шкаф плавного пуска

Шкаф плавного пуска байпаса представляет собой интегрированное интеллектуальное устройство запуска и управления двигателем. Он изобретательно сочетает в себе тиристорный блок плавного пуска с системой байпасных контакторов в стандартном шкафу.
Основной рабочий режим разделен на два этапа: при запуске двигателя напряжение и ток, подаваемые на двигатель, точно контролируются устройством плавного пуска внутри шкафа, обеспечивая плавный и безударный плавный пуск, эффективно решая проблемы, связанные с ударами в сети и механическими напряжениями, вызванными прямым пуском.

Онлайн шкафы плавного пуска VS. Байпасные шкафы плавного пуска

Основной материал

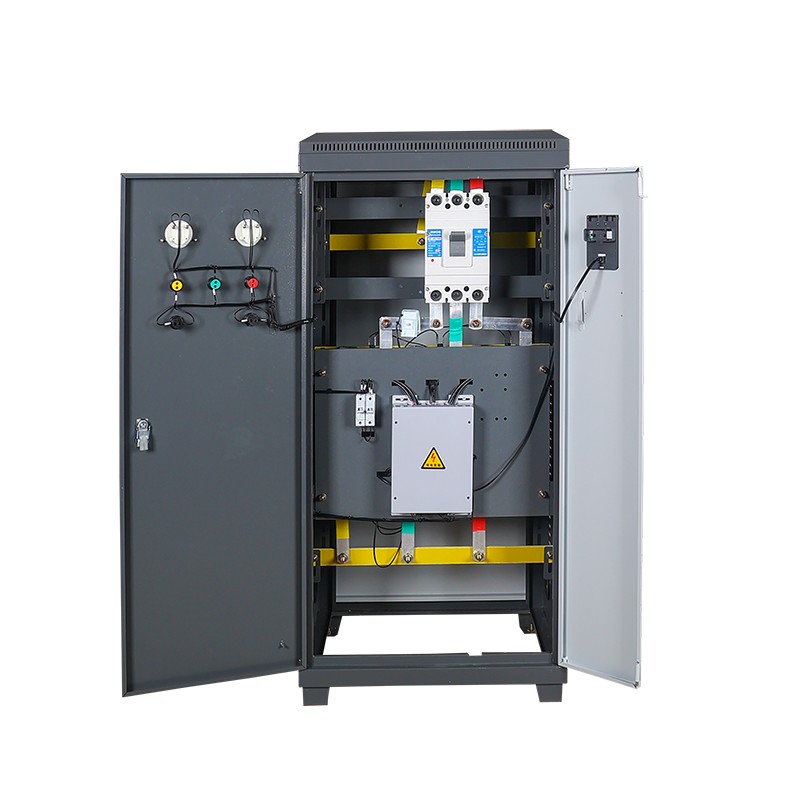

Основные компоненты шкафа плавного пуска байпаса можно рассматривать как систему, состоящую из нескольких ключевых частей:

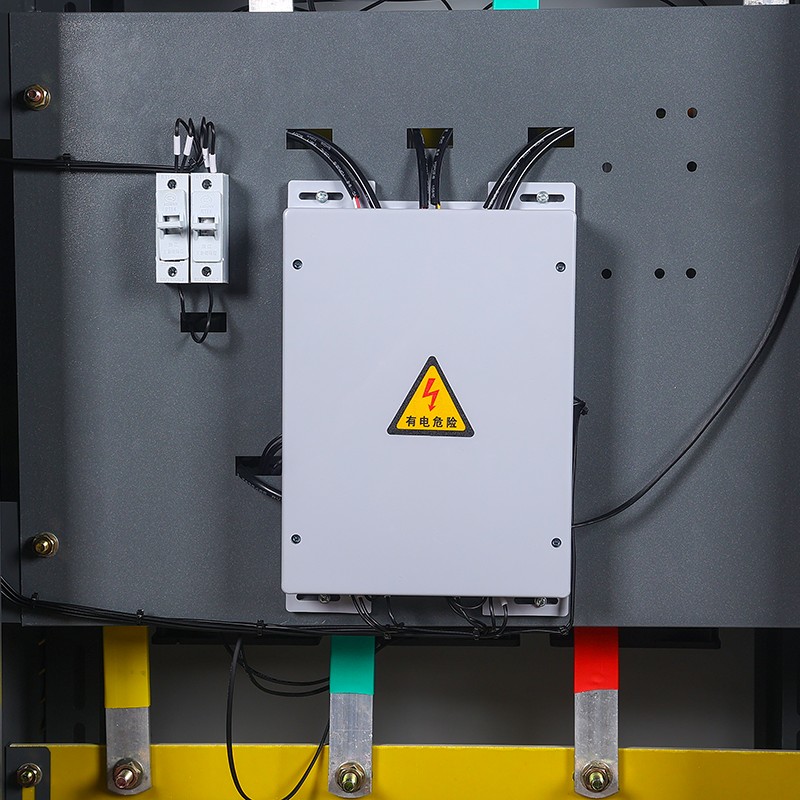

Функциональное ядро ​​составляют тиристоры (кремниевые полупроводники) блока плавного пуска и контакторы большой мощности (с контактами из серебряного сплава) блока байпаса.
Первый обеспечивает плавное регулирование напряжения на этапе запуска, а второй пропускает полный ток во время установившейся работы. Управляющим ядром шкафа плавного пуска байпаса является встроенный микропроцессор, отвечающий за логику и расчет всей системы.

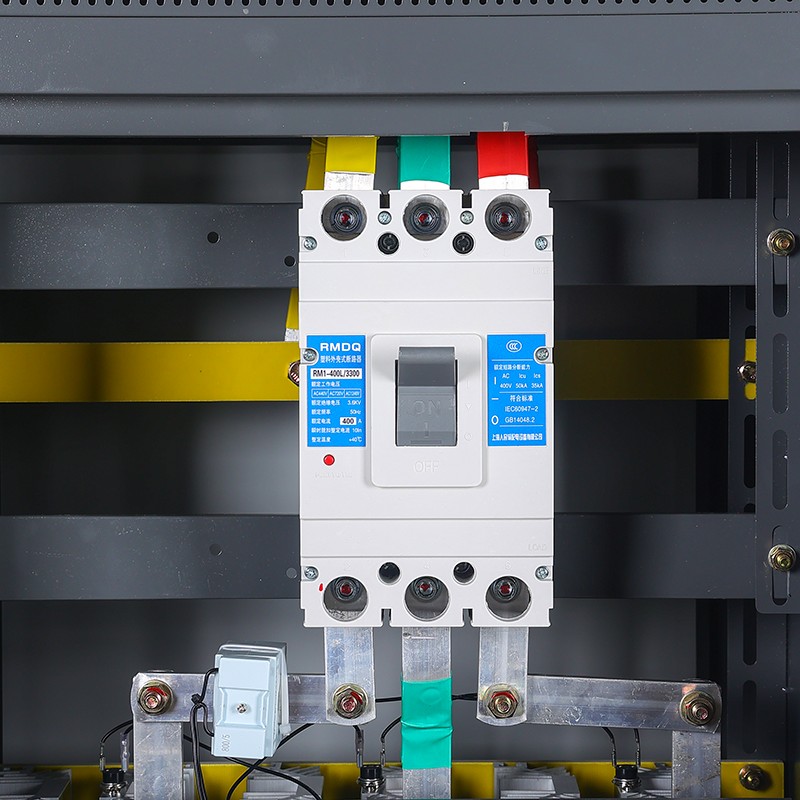

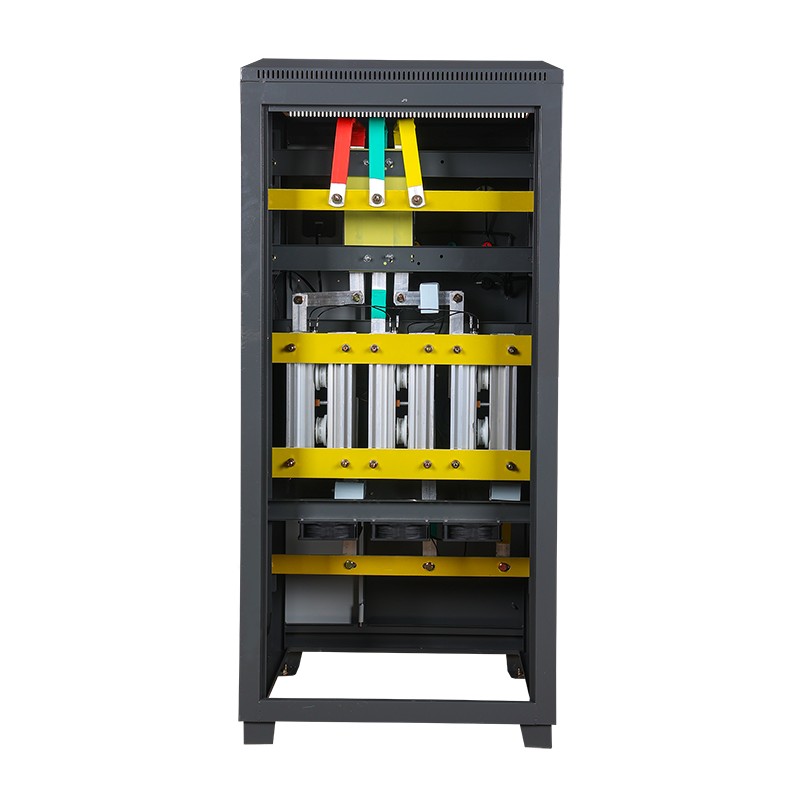

Траектория электрического тока всей системы соединена шинами из меди высокой чистоты.
Все компоненты установлены на антикоррозийной алюминиево-цинковой рамной конструкции, а электробезопасность обеспечивается изоляционными деталями из конструкционного пластика.
В моделях высокой мощности радиаторы и охлаждающие вентиляторы из алюминиевого сплава также оборудованы для отвода тепла, а линия защиты формируется с помощью защитных компонентов, таких как предохранители и тепловые реле.
Совместное использование этих материалов в конечном итоге позволяет достичь целей проектирования: плавный запуск, эффективная работа, а также безопасность и надежность оборудования.
Все основные материалы, используемые в наших шкафах плавного пуска с байпасом, были тщательно отобраны нашими инженерами Ibaling и имеют высокое качество. Шкафы с плавным пуском байпаса, изготовленные из этих основных материалов, имеют качество, значительно превосходящее стандарты, и очень стабильны в работе.

Процесс тестирования

Заводские испытания шкафа байпасного устройства плавного пуска — это строгий систематический процесс проверки, предназначенный для моделирования реальных условий эксплуатации и обеспечения соответствия функций, безопасности и надежности стандартам. Весь процесс следует принципу сначала статики, затем динамики; Сначала отдельные компоненты, затем всю машину.
Первым шагом является отдельное статическое испытание байпасного шкафа плавного пуска.. Без подключения к основному источнику питания все основные компоненты внутри шкафа плавного пуска байпаса проходят индивидуальное тестирование, например, тестирование механических характеристик и контактного сопротивления байпасного контактора, проверка коэффициента трансформации и полярности трансформаторов тока/напряжения, а также проведение 100% проверок правильности проводки и испытаний сопротивления изоляции (≥10 МОм) и выдерживаемого напряжения промышленной частоты (например, 2 кВ/1 мин) на всех вторичных цепях управления для обеспечения базовой безопасности и точности.
В то же время, в соответствии с требованиями заказчика, задайте параметры запуска и выполните все функциональные тесты человеко-машинного интерфейса.
Затем перейдите к этапу основного динамического и функционального тестирования.. После подключения к источнику питания для отладки сначала проверьте последовательность фаз и отображение напряжения главной цепи. Наиболее важной частью является проверка логики переключения байпаса, которая требует использования осциллографа для захвата и проверки того, что выход тиристора и контактор байпаса могут обеспечить плавное, без дуги и безударное переключение в точке перехода напряжения через ноль. Это основная ценность конструкции байпаса шкафа плавного пуска.
После этого подключите нагрузочный блок для моделирования двигателя или двигатель небольшой мощности, чтобы провести полную проверку процесса плавного пуска и плавного останова.и смоделировать различные неисправности, такие как перегрузка по току, потеря фазы и блокировка ротора, чтобы убедиться, что все функции защиты могут действовать точно и быстро в соответствии с заданными значениями. Наконец, выполните непрерывную операцию нагрузки в течение нескольких часов (тест на старение), в течение которого инфракрасный тепловизор используется для мониторинга повышения температуры ключевых частей, таких как радиатор тиристора и точки подключения шин, гарантируя, что она остается в безопасных пределах (например, повышение температуры ≤ 70K), чтобы выявить любые потенциальные дефекты процесса или конструкции.
После прохождения всех испытаний проведите финальную проверку очистки, повторно затяните крепления и приложите полный «Отчет о заводских испытаниях шкафа плавного пуска байпаса» (включая все данные измерений), чертежи, сертификаты соответствия и т. д. перед упаковкой для отправки.
