Что такое изолирующий трансформатор динамического генератора и почему он важен?

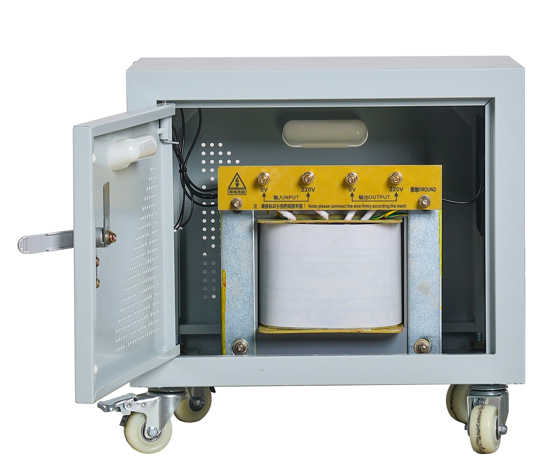

Изолирующий трансформатор DG — это однофазный изолирующий трансформатор сухого типа, предназначенный для обеспечения чистого, изолированного и безопасного питания чувствительного оборудования, медицинских приборов, лабораторных приборов и промышленных систем управления.
Его основная функция проста, но важна: он передает электроэнергию с первичной стороны на вторичную без какого-либо прямого электрического соединения между ними. Энергия движется через магнитное поле, а не через провода.
Почему это имеет значение?
Потому что прямые электрические соединения несут больше, чем просто мощность. Они несут шум, скачки напряжения, гармоники и замыкания на землю. Стандартный источник питания решает эти проблемы напрямую на ваше оборудование. Их блокирует изолирующий трансформатор.
Трансформатор DG расположен между источником питания и чувствительной нагрузкой. Он изолирует нагрузку от сети, фильтрует высокочастотные шумы, разрывает контуры заземления и обеспечивает чистый, безопасный и стабильный источник питания.
Короче говоря: оно позволяет вашему оборудованию видеть только ту мощность, которая ему необходима, а не мусор в сети.
КакИзолирующий трансформатор ДГРаботает
Принцип действия — электромагнитная индукция, но конструкция рассчитана на изоляцию.
Шаг 1 — Ввод
Первичная обмотка подключается к источнику переменного тока — обычно однофазному 220 В или 110 В.
Шаг 2 — Магнитная муфта
Между первичной и вторичной обмотками нет прямой электрической связи. Передача энергии осуществляется через магнитное поле в сердечнике.
Шаг 3 — Вывод
Вторичная обмотка вырабатывает выходное напряжение — такое же, как входное напряжение (1:1), или повышенное/пониженное, если этого требует приложение.
Шаг 4 — Изоляция
Поскольку прямого электрического пути нет, нагрузка полностью изолирована от сети. Это блокирует:
Синфазный шум
Контуры заземления
Токи утечки
Скачки и переходные процессы
Шаг 5 — Электростатическое экранирование (дополнительно)
Для приложений, требующих еще более чистой мощности, DG может быть оснащен электростатическим медным экраном между первичной и вторичной обмотками, заземленным для отвода высокочастотных шумов от нагрузки.
Результат: чистое, изолированное и безопасное питание для чувствительного оборудования.
Распространенные типыИзолирующие трансформаторы DG
Трансформаторы DG выпускаются в нескольких конфигурациях для различных применений.
| Тип | Типичный рейтинг | Ключевые особенности | Лучшее для |
| Стандартный генеральный директор | 0,1 кВА – 30 кВА | изоляция 1:1, металлический корпус, подключение к клеммной колодке | Общепромышленное, лабораторное и коммерческое применение |
| Медицинский класс DG | 0,5 кВА – 10 кВА | Сверхнизкая утечка (<0,1 мА), усиленная изоляция, сертификат медицинской безопасности | Медицинское оборудование, подключенное к пациенту, операционные, отделения интенсивной терапии |
| Уровень звука DG | 0,1 кВА – 5 кВА | Дополнительное экранирование, низкий механический шум, сбалансированный выход | Профессиональное аудио, студии звукозаписи, системы вещания |
| Инструментальный класс DG | 0,5 кВА – 5 кВА | Низкая утечка, точное регулирование, емкость связи <10 пФ | Лабораторные приборы, измерительное оборудование, системы калибровки |
| Пользовательский генеральный директор | Определяется пользователем | Особые коэффициенты напряжения, несколько вторичных обмоток, специальные корпуса. | OEM-оборудование, специализированное применение, модернизация |
Стандартная изоляция DG 1:1 является наиболее распространенной конфигурацией изоляции общего назначения.
ПочемуИзолирующие трансформаторы DGИметь значение
Потому что «чистая энергия» — это не роскошь, а требование к чувствительному оборудованию.
Вот что дает изолирующий трансформатор ДГ, чего не могут сделать обычные трансформаторы:
1. Электробезопасность
Изоляционный барьер между первичной и вторичной обмотками означает, что повреждение на первичной стороне — скачок напряжения, замыкание на землю, удар молнии — не может достичь нагрузки. Пользователи, прикасающиеся к вторичным цепям, не подвергаются воздействию первичного напряжения.
2. Подавление шума
Высокочастотный шум от преобразователей частоты, импульсных источников питания и других источников блокируется изолирующим барьером. Дополнительное электростатическое экранирование снижает этот шум на 60–100 дБ, обеспечивая чистую мощность для чувствительной электроники.
3. Устранение контура заземления
Когда несколько устройств имеют общее заземление, циркулирующие токи могут вызвать шум, дрейф и ошибки. Трансформатор DG обеспечивает изолированное заземление, разрывая контуры заземления и подавляя шум в его источнике.
4. Снижение тока утечки
В медицинских учреждениях даже небольшие токи утечки могут быть опасными. Трансформаторы медицинского класса DG имеют сверхнизкую емкость связи, что позволяет поддерживать ток утечки ниже 0,1 мА, что безопасно для оборудования, подключенного к пациенту.
5. Защита оборудования
Изоляция блокирует скачки напряжения, всплески и переходные процессы, которые в противном случае вызывают преждевременный выход из строя чувствительной электроники. Трансформатор РГ часто является первой линией защиты дорогостоящих приборов и средств управления.
6. Соответствие нормативным требованиям
Многие стандарты медицинской, лабораторной и промышленной безопасности требуют изоляции для определенных классов оборудования. Правильно подобранный трансформатор РГ отвечает этим требованиям.
Выбор праваИзолирующий трансформатор ДГ
Выбор трансформатора РГ требует внимания не только к напряжению и кВА.
Шаг 1 — Определите нагрузку
Перечислите все оборудование, которое будет подключено к трансформатору. Добавьте их номинальную мощность в ВА или ваттах.
Формула: Общая ВА = сумма отдельных нагрузок × 1,2 (запас прочности)
Шаг 2 — Укажите входное/выходное напряжение
| Приложение | Типичный коэффициент напряжения |
| Стандартная изоляция | 220 В/220 В (1:1) |
| Понизьте напряжение для оборудования на 110 В. | 220 В/110 В |
| Переходите к оборудованию на 220 В | 110 В/220 В |
| Медицинское оборудование | 220 В/220 В (малая утечка) |
Шаг 3 — Принятие решения об электростатическом экранировании
| Ситуация | Рекомендация |
| Общее промышленное или лабораторное использование | Стандартный (щит не требуется) |
| Оборудование с цифровыми/аналоговыми сигналами | Рекомендуется электростатический экран |
| Медицинское оборудование или аудиосистемы | Требуется щит |
| Приложение | Максимальный ток утечки |
| Общепромышленный | <2 мА |
| Лабораторные инструменты | <0,5 мА |
| Медицинское оборудование (с подключением к пациенту) | <0,1 мА |
Шаг 5 — Выберите тип корпуса
Открытая рама — монтируется внутри существующей панели.
Закрытый (IP20) — Стандартный металлический корпус.
IP54 — пыленепроницаемость и защита от брызг (для промышленных сред)
Шаг 6 — Проверьте класс изоляции
Для непрерывного режима работы укажите изоляцию класса F (155°C) или класса H (180°C).
Шаг 7 — Запросите отчеты об испытаниях
Надежный поставщик должен предоставить:
Испытание сопротивления изоляции (≥100 МОм при 500 В постоянного тока)
Испытание на диэлектрическую стойкость (≥2000 В переменного тока в течение 1 минуты)
Нет измерения потерь нагрузки
Измерение тока утечки (для медицинских учреждений)
Проверка регулирования напряжения
Заключительные мысли
Изолирующий трансформатор ДГ – не самый дорогой компонент энергосистемы. Но это может быть самым важным для защиты чувствительного оборудования.
It works quietly in the background, doing one job well: keeping the bad power out and the good power in. No lights, no displays, no software updates. Только чистая, надежная изоляция, год за годом.
Если вы используете чувствительную электронику, защищаете устройства, подключенные к пациентам, или устраняете загадочные проблемы с оборудованием — контуры заземления, шум, дрейф — трансформатор DG — одно из наиболее эффективных решений, которые вы можете установить.
Чистая энергия не является обязательным условием для чувствительного оборудования. Это основа надежной работы.
