Источник питания цепи управления: не то, на что стоит срезать углы

Способность станка с ЧПУ выполнять свою работу зависит от шпинделя, инструментов и сервоприводов. Но то, будет ли он работать надежно и без ошибок, часто зависит от небольших, скромных компонентов — ПЛК, реле, контакторов и световых индикаторов.

Источник питания для этих цепей управления — это не то, в чем вы можете позволить себе пойти на компромисс.

Трансформатор управления станком серии JBK3 специально создан для подачи питания в системы управления станками и оборудованием автоматизации. Он не приводит в движение двигатель главного шпинделя и не приводит в действие режущие инструменты. Его задача — снабжать «мозг» машины, предотвращая сбои в работе ПЛК, вибрацию контакторов и дрейф данных датчиков.

Что такоеТрансформатор управления станком JBK3r?

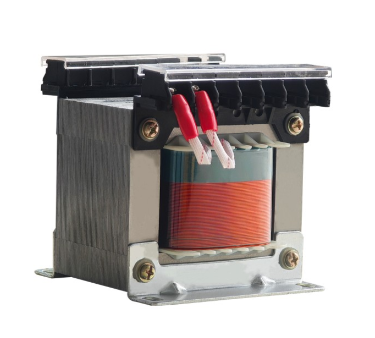

Трансформатор управления станком серии JBK3 представляет собой однофазный управляющий трансформатор сухого типа, предназначенный для цепей переменного тока частотой 50 Гц, частотой 60 Гц и входным напряжением не более 660 В. Он понижает основное напряжение питания до уровня, который действительно необходим системам управления — чаще всего 220 В, 110 В, 36 В, 24 В, 12 В и 6 В.

Это не силовой трансформатор. Он не выдерживает больших токов. Его задача — обеспечить стабильное и чистое питание для цепей управления, местного освещения и сигнальных ламп электрических систем станков.

Мощность варьируется от 40 ВА до 2500 ВА — небольшой трансформатор, обеспечивающий стабильную работу всей системы управления.

Чем он отличается от обычного трансформатора?

Обычный трансформатор просто «меняет напряжение» — что бы ни входило в него, напряжение выходит по-разному. Вот и все.

JBK3 специально разработан для цепей управления. Отличия заключаются в следующем:

Полная первичная вторичная изоляция: это настоящий изолирующий трансформатор, а не автотрансформатор. Помехи, скачки напряжения и утечки из главной цепи не достигают стороны управления.

Несколько выходных обмоток: один трансформатор может одновременно подавать несколько напряжений: 220 В для ПЛК, 110 В для контакторов, 24 В для индикаторных ламп. Все из одного агрегата.

Компактная конструкция: специально разработан для установки в шкафу управления — не занимает ценного места.

Безопасные клеммы: обжимные и вставные варианты подключения, с защищенными от прикосновения крышками клемм.

Основная технология: твердые материалы, надежный процесс

Сердечник: Высококачественная холоднокатаная кремниевая сталь с ориентированной зернистой структурой с низкими потерями. Низкие потери, низкий уровень шума, низкий рост температуры.

Обмотки: Проводники из чистой меди (алюминиевые доступны по запросу), рассчитаны на температуру 180°C, выдерживаемое напряжение 2500 В (относительно 5000 В).

Изоляция: Изоляционные материалы класса H, обработанные вакуумной пропиткой (VPI) — влагостойкие, пыленепроницаемые и виброустойчивые, что значительно снижает риск разрушения изоляции.

Соответствие стандартам. Разработанный на основе технологий Siemens 1980-х годов, JBK3 соответствует VDE0551, IEC204 1, IEC439, GB5226.1 и другим международным стандартам.

Где находитсяТрансформатор управления станком JBK3Использовал?

JBK3 находит широкое применение:

Станки: станки с ЧПУ, обрабатывающие центры, фрезерные станки, шлифовальные станки, сверлильные станки — мощность схемы управления любого станка.

Промышленное оборудование: упаковочное оборудование, термопластавтоматы, текстильное оборудование, печатные машины.

Промышленная автоматизация: системы управления ПЛК, релейные панели, катушки контакторов.

Местное освещение: рабочее освещение машины, освещение для технического обслуживания и осмотра.

Индикация сигналов: индикаторы состояния оборудования, сигнальные лампы.

Импортное оборудование: Прецизионные станки, медицинская техника, контрольно-измерительные приборы.

Короче говоря: везде, где станкам и системам автоматизации требуется мощность управления, за этим, вероятно, стоит JBK3.

Как выбрать правильный

Имеют значение три вещи: мощность, напряжение и условия установки.

Шаг 1 — Определите емкость

Сложите общую мощность всех компонентов управления — удерживающую мощность контактора, потребление ПЛК, световые индикаторы, датчики — а затем прибавьте 30 50% запаса прочности. Не выбирайте слишком малый размер: пусковой ток при замыкании контакторов значительно превышает установившийся ток удержания.

Стандартные номиналы: 40 ВА, 63 ВА, 100 ВА, 160 ВА, 250 ВА, 400 ВА, 630 ВА, 1000 ВА, 1600 ВА, 2500 ВА.

Шаг 2 — Укажите напряжения

Вам нужно нестандартное напряжение? Доступны пользовательские варианты.

Шаг 3. Рассмотрите среду установки

Заключительные мысли

Трансформатор управления станком JBK3 не является высокотехнологичным. У него нет экрана, он не подключается к Wi-Fi и не попадает в заголовки газет.

То, что он делает, просто и важно: он подает чистое и стабильное питание в систему управления.

На заводах, которые столкнулись с сбоями в работе ПЛК, дребезгом контакторов и необъяснимыми остановками оборудования, разница заметна сразу. Схема управления стабилизируется — и машина перестает барахлить.

Мощность цепи управления — это не то, с чем стоит экономить. Стабильная мощность означает стабильные машины.
