Что такое медицинский изолирующий трансформатор IT и почему он так важен?

Медицинский изолирующий трансформатор IT — это специализированный однофазный изолирующий трансформатор, разработанный специально для медицинских IT-систем (Isolated Terra — незаземленные системы) в медицинских учреждениях.

В отличие от обычных трансформаторов, которые просто повышают или понижают напряжение,ИТ медицинский трансформерделает нечто принципиально иное: создает электрически изолированный, незаземленный источник питания для критически важного медицинского оборудования в операционных, отделениях интенсивной терапии и кардиологических отделениях.

Почему это имеет значение?

Потому что в стандартной заземленной энергосистеме одно повреждение изоляции может привести к срабатыванию выключателя, что приведет к отключению питания оборудования жизнеобеспечения. В операционной это не вариант.

Медицинский трансформатор IT вместе с устройством контроля изоляции (IMD) гарантирует, что первая неисправность не приведет к прерыванию подачи электроэнергии. Тревожит, но не срабатывает. Хирурги могут завершить процедуру. Жизни не подвергаются риску.

In short: it is the difference between an alarm and an outage. Между предупреждением и трагедией.

Как работает медицинский изолирующий трансформатор IT

Принцип прост, но исполнение беспощадно.

Шаг 1 – Изоляция

Трансформатор имеет две полностью отдельные обмотки — первичную (со стороны сети) и вторичную (со стороны пациента). Между ними нет прямой электрической связи. Передача энергии через магнитное поле.

Шаг 2 – Незаземленная вторичная обмотка

Вторичная сторона не заземлена — в отличие от стандартных энергосистем, где нейтраль заземлена. Это ядро ​​системы ИТ (Изолированная Терра).

Шаг 3 – Поведение при первой ошибке

Если происходит одна неисправность — скажем, хирургический шнур питания защемляется и касается металлического корпуса — устройство контроля изоляции (IMD) обнаруживает падение сопротивления изоляции и подает сигнал тревоги. Но трансформатор не срабатывает. Власть продолжает течь. Хирургическая бригада предупреждена, но не прервана.

Шаг 4 – Вторая ошибка

Только в случае возникновения второй неисправности на другой линии защитное устройство окончательно срабатывает. К этому времени процедура обычно завершается, и пациент в безопасности.

Шаг 5 – Непрерывный мониторинг

IMD непрерывно измеряет сопротивление изоляции между изолированной цепью и землей. Если значение падает ниже установленного порога (обычно от 50 кОм до 100 кОм), срабатывает визуальный и звуковой сигнал тревоги, но опять же без прерывания подачи питания.

Эта комбинация — изолирующий трансформатор + IMD — создает максимально безопасный источник питания для оборудования, контактирующего с пациентом.

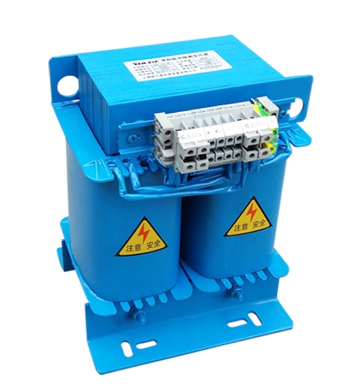

Распространенные типыИТ-медицинские трансформаторы

Медицинские изолирующие трансформаторы не являются готовыми изделиями. Они специально созданы для применения в сфере здравоохранения.

На практике однофазный блок мощностью от 5 до 8 кВА является наиболее распространенным для стандартной операционной. Он обеспечивает питание:

Хирургические светильники

Электрохирургические аппараты

Мониторы пациента

Аппараты для анестезии

Розетки в операционном поле

ПочемуИТ-медицинские трансформаторыИметь значение

Потому что в больнице отключение электричества не является неудобством. Это событие, угрожающее жизни.

Вот что обеспечивает правильно спроектированная медицинская трансформаторная система ИТ:

1. Бесперебойное питание при первой неисправности.

Стандартные заземленные системы отключаются при первом замыкании. ИТ-системы этого не делают. Эта единственная разница позволяет операции завершиться благополучно.

2. Чрезвычайно низкий ток утечки.

Медицинские изолирующие трансформаторы имеют двойную или усиленную изоляцию и сверхнизкую емкость связи. Ток утечки обычно ниже 0,1 мА — намного ниже, чем у стандартных трансформаторов. Это очень важно, когда оборудование напрямую подключено к телу пациента (например, отведения ЭКГ, эндоскопические датчики).

3. Непрерывный контроль изоляции.

IMD наблюдает за системой круглосуточно и без выходных. Он обнаруживает ухудшение состояния до того, как оно станет критическим. Бригады технического обслуживания получают раннее предупреждение, а не вызов службы экстренной помощи.

4. Защита от сетевых помех

Изоляция блокирует высокочастотные шумы, гармоники и скачки напряжения в сети питания. Чувствительная медицинская электроника — мониторы, инфузионные насосы, диагностическое оборудование — работает чисто и надежно.

5. Соблюдение стандартов медицинской безопасности.

IEC 60601-1, GB 9706.1 и другие национальные стандарты требуют использования ИТ-систем питания в зонах ухода за пациентами, где оборудование прикладывается непосредственно к телу. Нет ИТ-трансформатора, нет одобрения регулирующих органов.

Без медицинских ИТ-трансформаторов современная хирургия работала бы от удлинителей общего назначения — риск, который не может себе позволить ни одна больница.

Выбор подходящего медицинского ИТ-трансформатора

Выбор медицинского ИТ-трансформатора – это не поиск самого дешевого устройства. Речь идет о соблюдении строгих требований безопасности и нормативных требований.

Шаг 1. Определите требуемую номинальную мощность в кВА.

Сложите потребляемую мощность всего оборудования, которое будет подключено к ИТ-системе. Не просто добавляйте номинальные значения, указанные на паспортной табличке — используйте фактическую измеренную или ожидаемую рабочую мощность.

Эмпирическое правило: мощности от 5 до 8 кВА достаточно для одной современной операционной. Не завышайте слишком большие размеры — трансформатор мощностью 15 кВА имеет более высокий ток утечки и больший пусковой ток.

Шаг 2. Проверьте пределы тока утечки.

IEC 60601-1 ограничивает ток утечки на пациента до 0,1 мА для рабочих частей. Конструкция трансформатора, включая разделение обмоток, экранирование и конструкцию сердечника, напрямую влияет на это значение. Попросите отчеты об испытаниях, показывающие измерения тока утечки.

Шаг 3. Проверьте совместимость контроля изоляции.

Медицинский трансформатор IT должен быть совместим с устройством контроля изоляции (IMD). В большинстве современных систем используется стандартное измерительное напряжение (например, 20 В постоянного тока или низкочастотное переменное напряжение). Убедитесь, что трансформатор не имеет встроенного заземления или фильтрации, которые могут сбить с толку IMD.

Шаг 4 – Выбор корпуса и крепления

Открытая рама – для установки внутри электрического щитка медицинского назначения (наиболее распространенный вариант).

Закрытый – для напольной или настенной установки, где трансформатор доступен для персонала, не являющегося электриком.

Степень защиты IP – IP20 типичен для монтажа на внутренней панели. Для некоторых установок может потребоваться IP54.

Шаг 5 – Проверьте сертификаты

Искать:

МЭК 60601-1 (безопасность медицинского электрооборудования)

МЭК 61558-2-15 (безопасность разделительных трансформаторов медицинского назначения)

GB 9706.1 (Китайский медицинский стандарт)

CE/UL/CCC в соответствии с требованиями вашего местного рынка

Не принимайте «мы следуем этим стандартам». Попросите отчеты типовых испытаний в аккредитованной лаборатории.

Шаг 6 – План резервирования

Для критически важных приложений (несколько операционных, кардиологические отделения интенсивной терапии) рассмотрите возможность использования двойной ИТ-системы с автоматическими переключателями резерва (АВР) или резервным ИБП, питающим ИТ-трансформатор. Один трансформатор — одна точка отказа. Два трансформатора — настоящее резервирование.

Заключительные мысли

Медицинский изолирующий IT-трансформатор — это не тот компонент, о котором кто-либо в операционной когда-либо задумывался. Хирурги не благодарят этого. Медсестры его не убирают. Обслуживающий персонал редко к нему прикасается.

Но оно всегда рядом — бесшумно, неутомимо и абсолютно надежно.

В мире, где одна электрическая неисправность может означать разницу между завершенной операцией и кризисом, медицинский ИТ-трансформатор является незамеченным героем. Он выполняет одну задачу, и делает ее идеально: поддерживает питание включенным, когда это наиболее важно.

Если вы проектируете, модернизируете или обслуживаете электрическую систему больницы, не рассматривайте медицинский IT-трансформатор как товар. Это устройство безопасности жизни, а не запасная часть.

Выбирайте внимательно. Уточняйте строго. Тщательно протестируйте.

Потому что, когда свет в операционной остается включенным, даже если что-то идет не так, это медицинский ИТ-трансформатор выполняет свою работу.
