Однофазный регулятор напряжения высокой мощности

Однофазный мощный регулятор напряжения Yibaling по сути представляет собой силовой клапан, который может точно регулировать напряжение переменного тока. Он может плавно и плавно регулировать входное напряжение до любого необходимого вам значения в пределах допустимого диапазона мощностей оборудования. Вы можете быть уверены, что выберете Yibaling в качестве производителя и поставщика этого продукта.
Для тех промышленных и исследовательских областей, где требуется как высокая мощность, так и чрезвычайно высокая точность управления напряжением, продукт становится очень полезным помощником.
Среди них самосоединенный тип имеет простую конструкцию и низкую стоимость, но имеет износ щеток; в то время как бесконтактный тип, хотя и более дорогой, имеет преимущества быстрого регулирования и не требует технического обслуживания и больше подходит для требований автоматического управления.
Основная особенность заключается в способности выдерживать нагрузки от десятков до сотен киловатт, достижении точного регулирования напряжения и наличии встроенных множественных защит, таких как перегрузка по току и перегрев.
Наш продукт широко используется в таких сценариях, как плавный пуск крупного оборудования, контроль температуры электропечей, регулировка освещения, испытания на старение продукта и эксперименты с новым энергетическим оборудованием, становясь важным оборудованием для обеспечения безопасного, стабильного и управляемого энергоснабжения в современных энергосистемах.

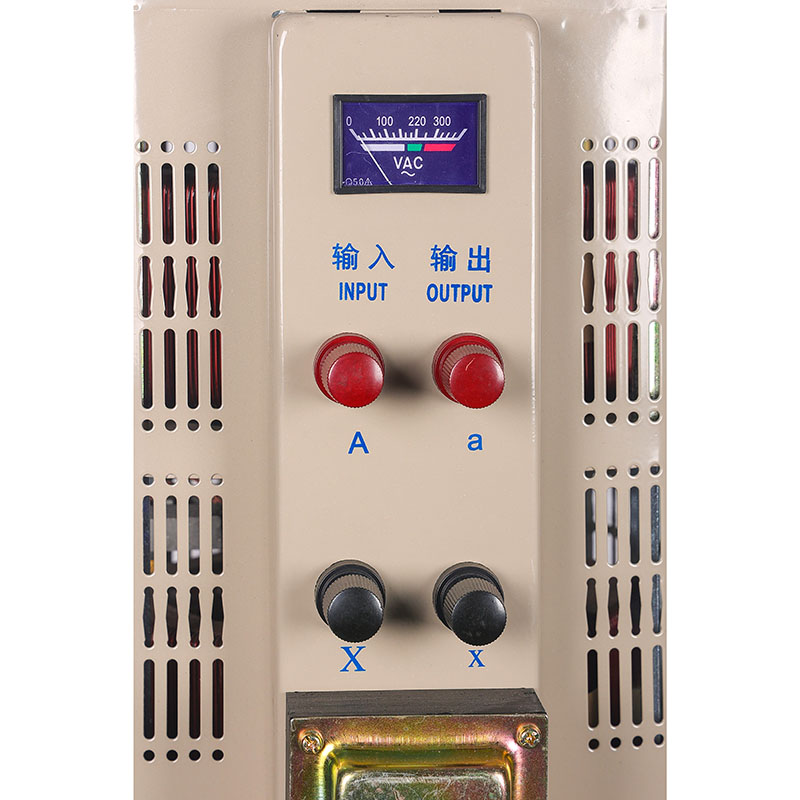

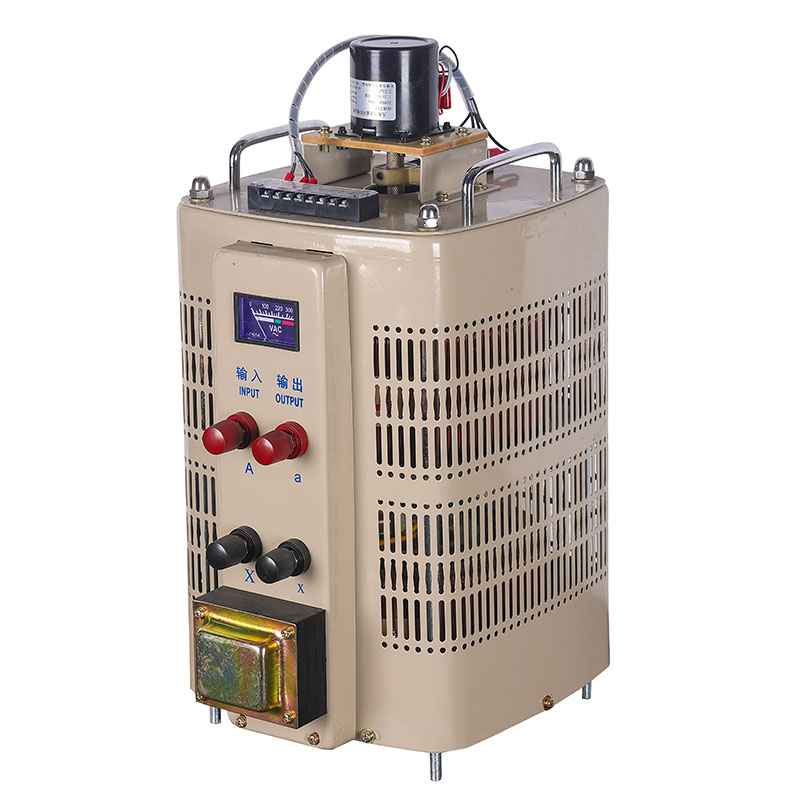

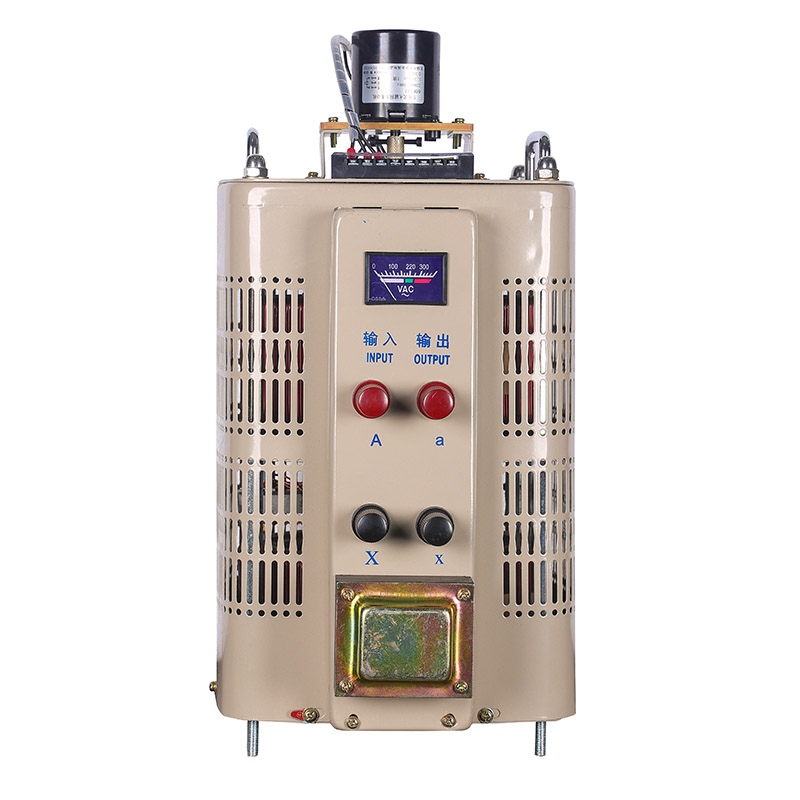

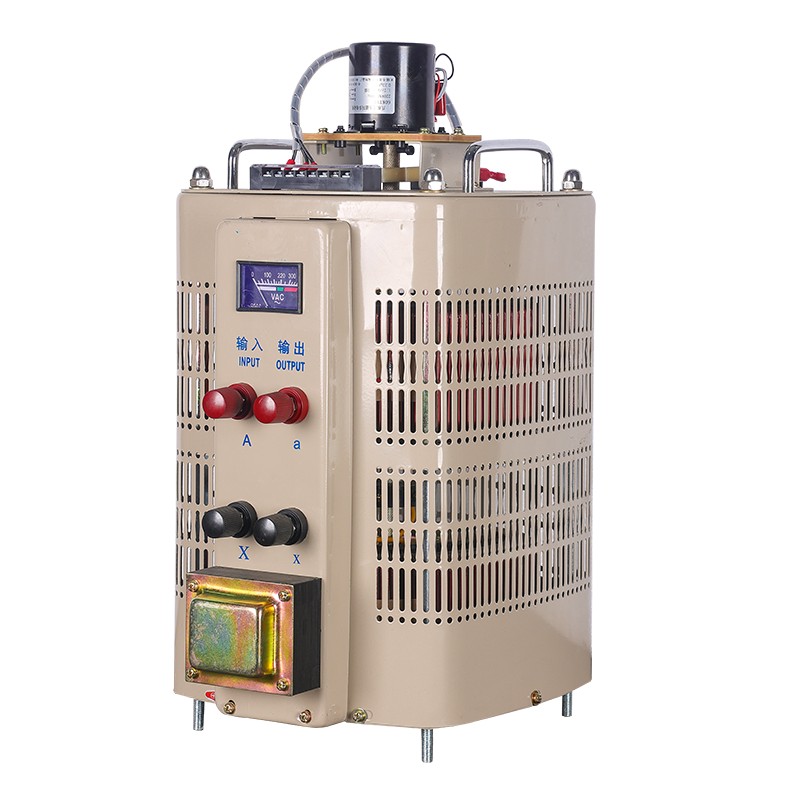

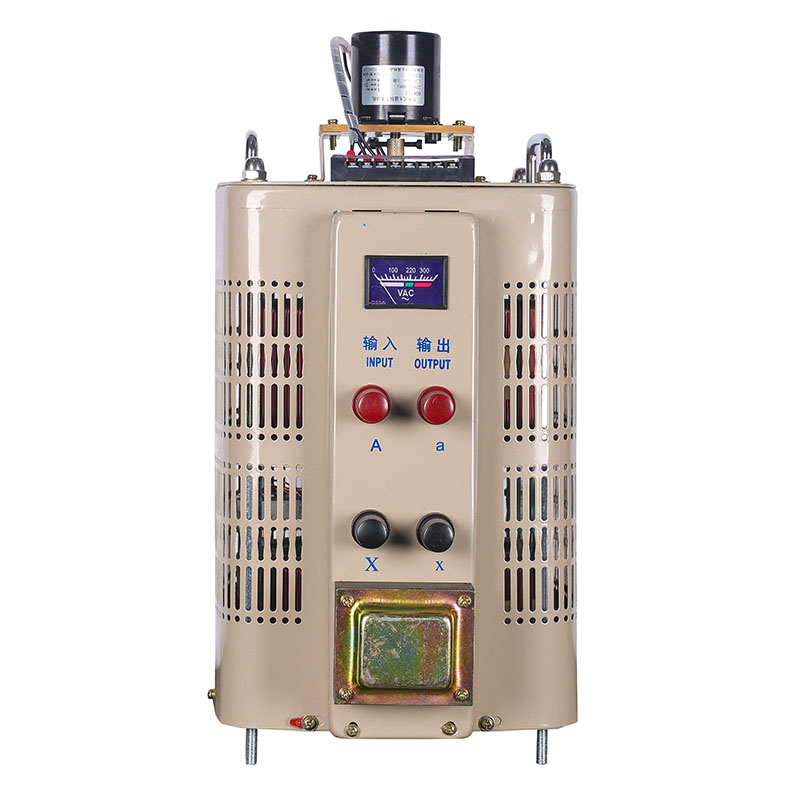

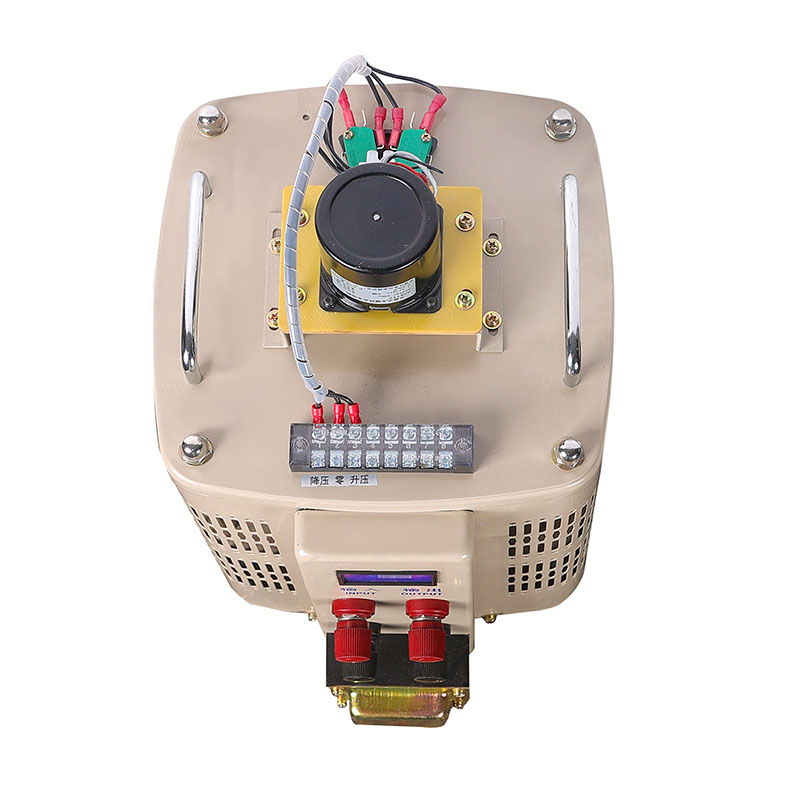

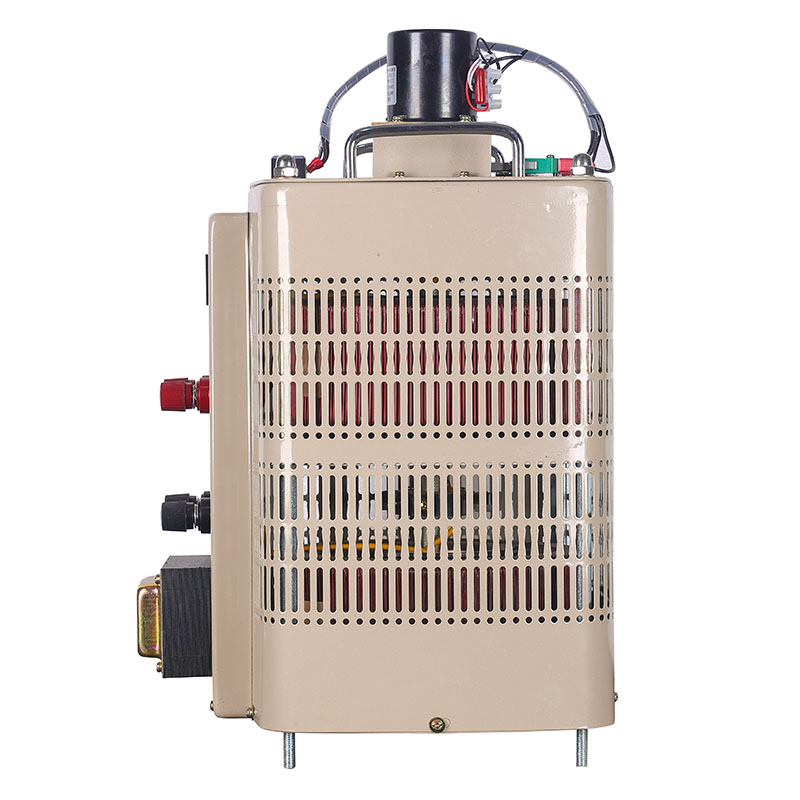

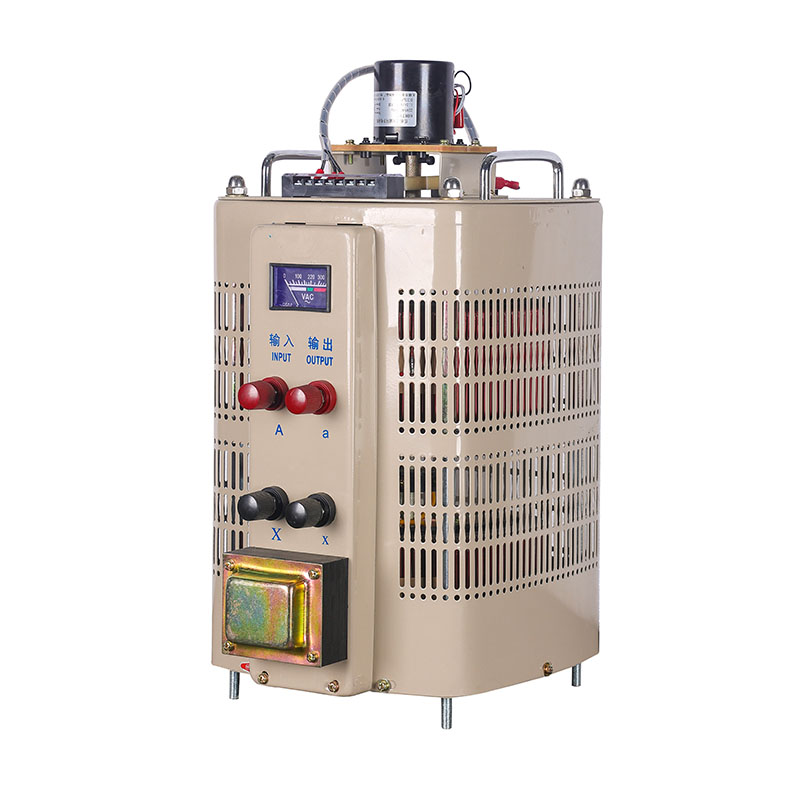

Изображение продукта

Структура продукта

Ядро регулирования напряжения однофазного мощного регулятора напряжения Yibaling основано нанабор точной и надежной электромеханической системы координации. Основной принцип заключается в непрерывном и бесступенчатом изменении эффективного соотношения витков между первичной и вторичной сторонами путем точного изменения положения контакта специальной щетки с тонко отшлифованной проводящей поверхностью цилиндрической обмотки, тем самым достигая плавного регулирования выходного напряжения.

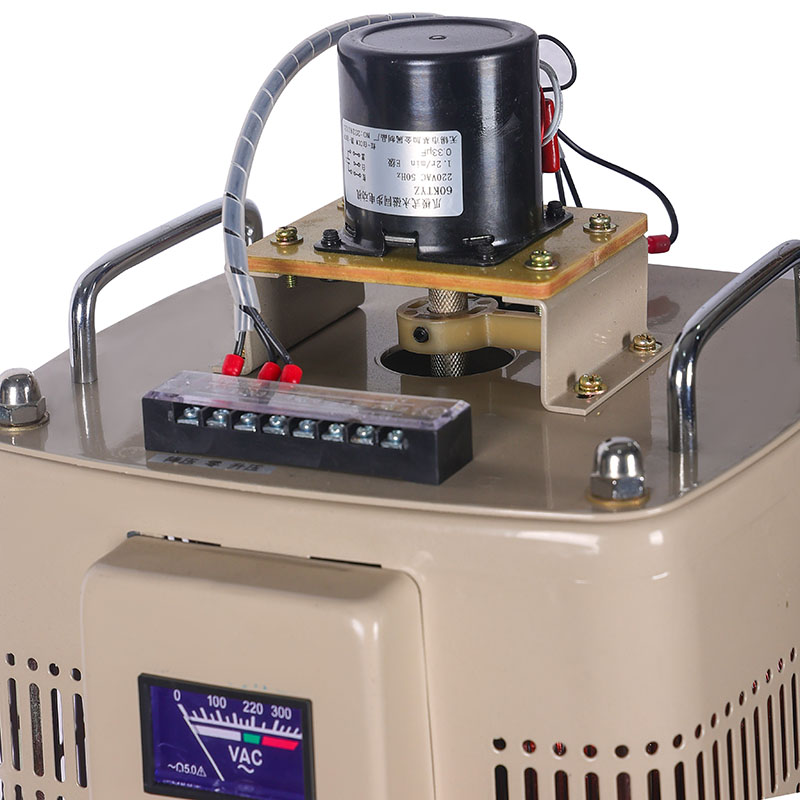

Ключ заключается в разработке и реализации механизма передачи.: В качестве источника привода используется специальный тихоходный асинхронный двигатель с высоким крутящим моментом. Его выходная мощность подвергается редукции первой ступени и самоблокировке с помощью червячной пары из высокопрочного сплава, что обеспечивает плавную передачу, точное позиционирование и надежную блокировку в любом положении, предотвращая биение из-за вибрации.
Компактная структура всей передаточной цепи и высокий коэффициент усиления крутящего момента гарантируют, что даже в условиях большой мощности и сильного тока щетка и поверхность обмотки могут поддерживать постоянное и подходящее давление, тем самым обеспечивая низкое контактное сопротивление, низкий уровень искрения и долговечное надежное регулирование напряжения. Эта система является физической основой для ручной или автоматической точной регулировки напряжения однофазного регулятора напряжения высокой мощности, которая должна быть реализована и стабильно работать.

Условия эксплуатации

При использовании однофазного мощного стабилизатора напряжения Yibaling особое внимание необходимо уделять рабочей среде. Его необходимо устанавливать в хорошо вентилируемом, чистом и сухом помещении.
Установка должна быть устойчивой, и вокруг должно быть оставлено достаточно места для рассеивания тепла. При подключении источника питания входное напряжение и частота должны быть точно такими же, как указано на паспортной табличке оборудования, а подключаемая нагрузка не должна превышать максимальную мощность, указанную устройством.
В процессе эксплуатации окружающая среда не должна испытывать значительных вибраций. Регулятор напряжения следует хранить вдали от агрессивных газов, проводящей пыли, открытого огня, высокотемпературного оборудования и легковоспламеняющихся материалов.
Операторы предпочтительно должны обладать соответствующими профессиональными знаниями. Им также следует обратить пристальное внимание на то, в норме ли выходное напряжение, ток и тепловыделение оборудования.
Периодически необходимо очищать от пыли, проверять, не ослаблена ли проводка, а если это стабилизатор напряжения старого типа с угольными щетками, также проверять состояние износа угольных щеток.
Только при правильном обращении со всеми этими деталями однофазный мощный стабилизатор напряжения может работать стабильно и надежно и точно регулировать напряжение.

Пользовательский процесс

1. Блокировка ключевых параметров

Определить основные параметры, которые нужны заказчику: номинальная мощность (кВА, на ударный ток следует зарезервировать достаточный запас, обычно рекомендуется увеличить его на 30%-50%); Диапазон входного напряжения, диапазон выходного напряжения и точность (например, регулировка 0–430 В с точностью ± 1%).
Требования к производительности: скорость срабатывания (при быстро меняющихся нагрузках), способ регулирования напряжения (ручной, автоматический сервопривод, бесконтактное электронное регулирование напряжения), требования к эффективности.
Требования к конструкции и материалам: материал корпуса (стальная пластина, нержавеющая сталь), метод охлаждения (самоохлаждение, принудительное воздушное охлаждение), специальные процессы (например, антикоррозионная окраска, ударопрочная конструкция).

2. Выходные документы

Обе стороны совместно подписывают Индивидуальное техническое соглашение на однофазный регулятор напряжения высокой мощности, которое служит правовой и технической основой. В договоре должны быть указаны все количественные показатели, характеристики материалов и стандарты приемки.

3. Схема проектирования

Выбор основного дизайна: Определите, следует ли использовать структуру регулирования напряжения столбчатого типа или структуру регулирования напряжения кольцевого типа; выберите материал щетки (например, серебряно-графитовый сплав) и процесс обработки поверхности намоточного проводящего кольца (например, посеребрение, толстое олово).
Конструкция трансмиссии и привода: Если это автоматическое регулирование напряжения, выбор и подбор серводвигателя и червячного редуктора должны быть разработаны так, чтобы обеспечить плавное регулирование и точное позиционирование однофазного регулятора напряжения высокой мощности.

4. Производство

Запустить разработанную техническую схему в производство.
