Что такое высокоточный трансформатор СБК и почему это важно?

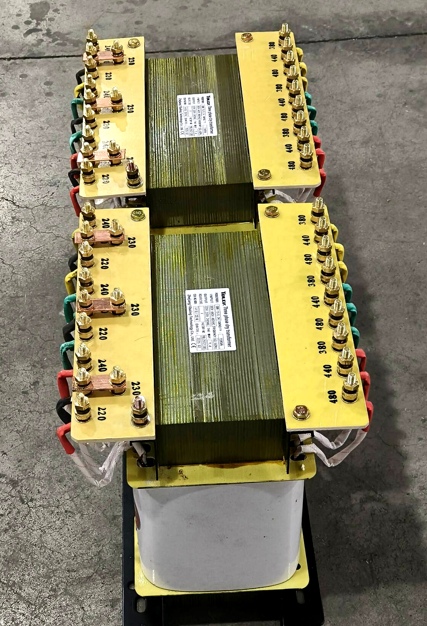

Высокоточный трансформатор SBK представляет собой трехфазный изолирующий трансформатор сухого типа. Он создан для работ, требующих чистой, стабильной и бесшумной электроэнергии.

Большинство распределительных трансформаторов просто повышают или понижают напряжение. СБК делает больше. Основное внимание уделяется качеству электроэнергии. Он изолирует чувствительное оборудование от сети. Он фильтрует высокочастотный шум. И он обеспечивает стабильный, сбалансированный выходной сигнал с низким уровнем искажений.

Почему это имеет значение?

Потому что современное оборудование — станки с ЧПУ, лабораторные приборы, медицинские приборы — требовательно к мощности. Более придирчив, чем раньше. А когда власть не чистая, все идет не так.

Контроллер ЧПУ дает сбой. Лабораторный прибор дает ошибочные показания. Медицинский прибор подает сигнал тревоги без причины. Система связи удаляет данные.

Эти проблемы зачастую связаны не с отказами оборудования, а с проблемами электропитания.

Трансформатор SBK расположен между грязной сетью и чувствительной нагрузкой. Он очищает питание, стабилизирует напряжение и защищает оборудование.

Короче говоря: он превращает проблемную силу в точную силу.

КакВысокоточный трансформатор СБКРаботает

Принцип работы — электромагнитная изоляция, но с несколькими важными улучшениями.

Шаг 1 – Изоляция

Первичная и вторичная обмотки не имеют прямой электрической связи. Передача энергии через магнитное поле. Уже одно это блокирует синфазный шум и разрывает контуры заземления.

Шаг 2 – Электростатическое экранирование

Между первичной и вторичной обмотками добавляется и заземляется электростатический медный экран. Этот экран емкостно отводит высокочастотный шум — от частотно-регулируемых приводов, импульсных источников питания, радиопередатчиков — от вторичной обмотки.

Шаг 3 – Низкая емкость связи

Специальная конструкция намотки (разделение слоев, чередование или разделение катушки) уменьшает паразитную емкость между первичной и вторичной обмотками. Меньшая емкость означает лучшее подавление высокочастотного шума.

Шаг 4 – Жесткое регулирование напряжения

SBK имеет конструкцию с низким импедансом, что сводит к минимуму падение напряжения при переходе от холостого хода к полной нагрузке. Выходное напряжение остается стабильным даже при внезапном изменении нагрузки.

Шаг 5 – Балансный выход

Для трехфазных моделей SBK выдает хорошо сбалансированный выход, даже если вход немного несбалансирован. Это критически важно для чувствительных трехфазных нагрузок, таких как станки с ЧПУ, прецизионные шлифовальные станки и испытательные стенды.

Результат: чистая, стабильная, сбалансированная мощность, на которую может положиться чувствительное оборудование.

Распространенные типыВысокоточные трансформаторы СБК

Трансформаторы SBK доступны в нескольких конфигурациях для удовлетворения различных потребностей применения.

Большинство трансформаторов SBK изготавливаются на заказ, а не хранятся в наличии. Напряжение, мощность, экранирование и корпус подбираются в соответствии с нагрузкой заказчика.

ПочемуВысокоточные трансформаторы СБКИметь значение

Потому что «достаточно хорошая» мощность недостаточна для чувствительного оборудования.

Вот что дает трансформатор СБК, чего не могут обычные трансформаторы:

1. Подавление высокочастотного шума

Стандартные трансформаторы обеспечивают некоторую изоляцию, но высокочастотный шум все равно проникает через емкость обмотки. Электростатический экран SBK снижает этот шум на порядки — обычно от 60 до 100 дБ подавления синфазного сигнала.

2. Устранение контура заземления

Когда несколько частей оборудования имеют общую землю, потенциалы земли редко бывают одинаковыми. Эта разница создает между ними блуждающие токи — это то, что инженеры называют контуром заземления.

В аудиосистеме это проявляется как низкочастотный гул. При сборе данных это приводит к ошибочным показаниям или появлению фантомных сигналов. При точных измерениях вы увидите дрейф, которого быть не должно.

SBK решает проблему, предоставляя нагрузке собственное изолированное заземление, разрывая контур и останавливая шум в его источнике.

3. Низкое выходное искажение

SBK не вносит значительных гармонических искажений. Форма выходного напряжения представляет собой чистую синусоидальную волну, неотличимую от входной. Для чувствительных приборов это не подлежит обсуждению.

4. Пониженное синфазное напряжение.

В системах с плохим заземлением или без него синфазное напряжение может привести к непредсказуемым действиям электроники — случайным сбоям, ложным показаниям, нестабильной работе. Изоляция и экранирование SBK снижают синфазное напряжение прямо на нагрузке, поэтому ваше оборудование получает чистое и стабильное питание.

5. Защита оборудования

Изоляция блокирует скачки напряжения, скачки напряжения и переходные процессы, вызванные молнией. Нагрузка видит только ту чистую энергию, которая ей необходима, а не мусор в сети.

Без трансформатора SBK чувствительное оборудование будет зависеть от сети. С одним он работает так, как задумано — предсказуемо, надежно и точно.

Выбор подходящего высокоточного трансформатора SBK

Выбор трансформатора SBK требует внимания не только кВА и напряжению.

Шаг 1 – Определите тип нагрузки

Однофазный или трехфазный? Большая часть лабораторного и медицинского оборудования является однофазной. Большинство промышленных ЧПУ и испытательных систем являются трехфазными.

Постоянно или с перерывами? Трансформатор мощностью 5 кВА, работающий круглосуточно и без выходных, имеет другие тепловые требования, чем тот, который используется для периодических испытаний.

Шаг 2 – Рассчитайте необходимую мощность

Добавьте паспортную табличку ВА или ампер всего оборудования, которое будет работать одновременно. Затем добавьте запас — обычно от 20 % до 30 % на случай будущего расширения или непредвиденных перегрузок.

Пример: система ЧПУ (1,5 кВА), сервопривод (2 кВА) и привод шпинделя (3 кВА) имеют общую мощность 6,5 кВА. С запасом 20 %: 7,8 кВА → выберите 8 кВА или 10 кВА.

Не стоит резко увеличивать размер. Трансформатор слишком большой мощности имеет более высокие потери холостого хода и больший пусковой ток, но не дает никакой пользы.

Шаг 3 – Укажите экранирование

Для большинства применений SBK требуется одинарное электростатическое экранирование. Двойное экранирование встречается редко, но доступно.

Шаг 4. Проверьте напряжение и частоту.

Первичное напряжение — должно соответствовать питанию вашего объекта (например, 380 В, 400 В, 415 В, 460 В).

Вторичное напряжение — должно соответствовать вашей нагрузке (например, 380 В, 220 В, 200 В, 110 В).

Частота — 50 Гц, 60 Гц или 50/60 Гц с двойным рейтингом.

SBK может быть оснащен отводами на первичной стороне для работы с незначительно меняющимися сетевыми напряжениями.

Шаг 5 – Выбор корпуса и крепления

Открытая рама — для установки внутри существующего электрического щита. Самая низкая стоимость.

Закрытый (IP20) — Стандартный внутренний корпус. Защищает от случайного контакта.

Закрытый (IP54) — Пыленепроницаемый и брызгозащищенный. Для промышленных сред с пылью или влажностью.

Монтаж в стойку — для 19-дюймовых аппаратных стоек. Часто встречается в аудио- и тестовых системах.

Шаг 6. Проверка тока утечки (для медицинских приложений или приложений, связанных с пациентом)

Трансформаторы SBK медицинского назначения должны соответствовать ограничениям по току утечки IEC 60601-1 (обычно <0,1 мА для частей, доступных для пациента). Попросите отчет об испытаниях — не полагайтесь на устные претензии.

Шаг 7 – Запросите отчеты об испытаниях

Надежный поставщик должен предоставить:

Проверка сопротивления изоляции

Испытание на диэлектрическую стойкость

Измерение потерь на холостом ходу

Проверка регулирования напряжения

Измерение тока утечки (для медицинских учреждений)

Дополнительно: отчет о типовых испытаниях стороннего производителя.

Заключительные мысли

Высокоточный трансформатор СБК – не самый дешевый трансформатор на рынке. Он не самый маленький и не самый легкий.

Но когда ваше оборудование не переносит «грязное» питание — когда сбой означает бракованную деталь, потерю образца или повторную МРТ — SBK быстро окупается.

У него нет сенсорного экрана. Он не подключается к Wi-Fi. Он не создает причудливых графиков.

Это просто работает. Тихо, надежно, год за годом.

В эпоху, когда электрический шум присутствует повсюду — в частотно-регулируемых приводах, светодиодном освещении, импульсных источниках питания, беспроводных зарядных устройствах — чистая энергия становится все более редкой. Трансформатор SBK — это инструмент, который возвращает его вам.

Если вы занимаетесь точным производством, медицинской визуализацией, лабораторными испытаниями или профессиональным звуком, вы уже знаете ценность чистой энергии. Если вы все еще решаете загадочные проблемы с оборудованием, SBK может стать тем ответом, который вы еще не пробовали.

Чистая энергия – это не роскошь. Для чувствительного оборудования это является обязательным требованием.
