Что такое трехфазный контактный регулятор напряжения TSGC2?

Некоторые работы не могут быть выполнены автоматическим стабилизатором

Стабилизатор напряжения делает одно: поддерживает стабильное выходное напряжение. Независимо от того, что делает сетка, результат остается неизменным.

Но иногда вам не нужна «стабильность». Вы хотите «регулируемый».

Ввод оборудования в эксплуатацию требует медленного нарастания напряжения с нуля. Плавный пуск двигателя требует ступенчатого повышения напряжения. Лабораторные диэлектрические испытания требуют различных условий напряжения. Испытания на старение требуют многократного циклического переключения продуктов с напряжением от 180 В до 240 В.

Автоматические стабилизаторы ничего из этого сделать не могут. Они фиксируются на одном напряжении и отказываются сдвинуться с места.

Трехфазный контактный регулятор напряжения TSGC2 создан именно для этих задач.

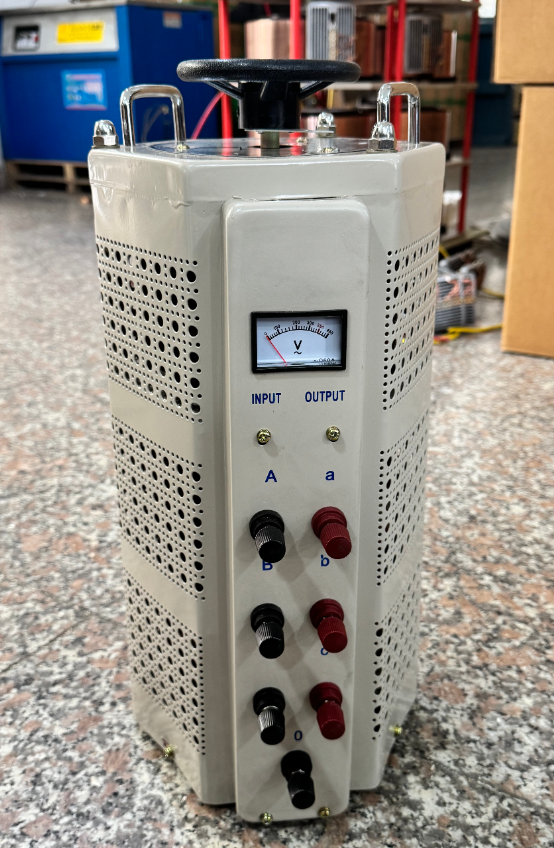

TSGC2 — это трехфазный ручной контактный регулятор напряжения, по сути представляющий собой регулируемый автотрансформатор.

Подайте на него трехфазное напряжение 380 В, и вы получите плавно регулируемое выходное напряжение от 0 В до 430 В. Ни шагов, ни постукиваний, ни прыжков. Поверните маховик, и напряжение последует — плавное, бесступенчатое, линейное.

Это не электронное устройство. Никаких чипов, никаких программ, никаких обновлений прошивки. Всего лишь трансформатор, маховик и набор угольных щеток. Настолько просто, насколько это возможно, и настолько надежно, насколько это возможно.

КакТрехфазный контактный регулятор напряжения TSGC2Работает

В TSGC2 используется тороидальный сердечник с равномерно намотанными катушками. Три однофазных регулятора соединены по схеме звезды (Y), при этом щеткодержатели установлены на общем валу.

Принцип работы прост: поворачиваем маховик, меняем передаточное число.

Вот как:

Шаг 1 – Поверните колесо.

Оператор вращает маховик, который вращает центральный вал.

Шаг 2 – Кисти двигаются.

Три щеткодержателя на валу вращаются вместе, скользя угольные щетки по полированной поверхности обмоток.

Шаг 3 – Меняется передаточное число.

По мере перемещения щеток в разные положения меняется количество эффективных витков — и вместе с ними меняется выходное напряжение.

Шаг 4 – Установка напряжения.

Хотите 220 В? Повернитесь в эту позицию. Хотите 380 В? Поверните немного дальше. Плавный, непрерывный, без скачков.

Никакой сложной логики управления. Нет параметров для установки. Вы поворачиваете его, и он дает вам именно то, что вы просите.

Особенности, которые действительно важны

Чистая форма волны

Конструкция автотрансформатора означает, что форма выходного сигнала точно соответствует входному — без дополнительных искажений. Для тестирования, калибровки и прецизионных экспериментов важна чистая энергия.

Высокая эффективность

Автотрансформаторы имеют низкие потери. КПД обычно превышает 98%. Даже при высокой мощности он не тратит энергию.

Компактный и легкий

По сравнению с изолирующим трансформатором той же мощности автотрансформатор использует меньше материала, занимает меньше места и меньше весит. Легче перемещать, проще устанавливать.

Сильная перегрузочная способность

Он может выдерживать кратковременные перегрузки, не отключаясь и не отключаясь.

Создан для непрерывной работы

Никаких хрупких электронных компонентов. Естественное воздушное охлаждение. Если нужно, запускайте его весь день.

Простота обслуживания

Угольные щетки являются единственными изнашиваемыми деталями. Если они изношены, замените их — не нужно устранять неисправности печатных плат или переустанавливать прошивку.

Где находитсяТрехфазный контактный регулятор напряжения TSGC2Использовал?

TSGC2 используется везде, где требуется ручная регулировка трехфазного напряжения.

Лаборатории и исследования

Ввод в эксплуатацию оборудования, испытания напряжения, эксперименты по диэлектрической прочности, обучающие демонстрации. Если вам нужно увеличить напряжение с нуля, это стандартный инструмент.

Промышленное производство

Испытания плавного пуска двигателя, испытания на старение изделия, регулировка напряжения производственной линии. Химическая, металлургическая, приборостроительная, машиностроительная, легкая промышленность — все ее используют.

Ремонт и пуско-наладка оборудования

При первом включении отремонтированного оборудования медленно повышайте напряжение от нуля до номинального — это гораздо безопаснее, чем сразу же подавать на него полное напряжение.

Затемнение, обогрев, регулировка скорости.

Затемнение освещения сцены, регулировка мощности нагревательного элемента, регулировка скорости небольшого двигателя.

Общественные объекты

Светодиодные экраны, вещательное оборудование, системы связи, источники питания электронного испытательного оборудования.

Как выбрать правильный

Наибольшее значение имеют две вещи: мощность (кВА) и диапазон выходного напряжения.

Емкость. Сложите общую мощность всего, что вы подключаете, а затем оставьте место для запаса. Двигатели и компрессоры потребляют высокий пусковой ток — и это вполне разумно.

Стандартная мощность TSGC2 варьируется от 1,5 до 45 кВА. Общие размеры: 3 кВА, 6 кВА, 9 кВА, 15 кВА, 20 кВА, 30 кВА. Не уверены, какой из них подойдет? Отправьте список вашего оборудования в отдел продаж Yibaling — они помогут вам определить его размер.

Диапазон выходного напряжения. Стандартные модели принимают входное напряжение 380 В и выдают выходное напряжение 0–430 В. Если вам нужна более высокая выходная мощность (например, 0–500 В или 0–600 В), доступны специальные версии.

Ручной или моторизованный? – TSGC2 ручной — вы поворачиваете маховик. Если вам необходимо дистанционное управление или автоматическая регулировка, по запросу доступны версии с электроприводом.

Частота – совместима с 50 Гц/60 Гц. Работает и для экспортного оборудования.

Условия установки – установка в помещении, с хорошей вентиляцией, без агрессивных газов и тяжелой пыли.

Как делаТрехфазный контактный регулятор напряжения TSGC2Чем отличается от автоматического стабилизатора?

Это часто случается. Вот краткий ответ:

Автоматические стабилизаторы (такие как TNS, SBW): когда входное напряжение колеблется, они настраиваются сами, автоматически поддерживая стабильное выходное напряжение. Вам не нужно ничего делать.

Контактный регулятор TSGC2: неважно, колеблется ли входной сигнал. Какое бы выходное напряжение вы ни хотели, вы поворачиваете маховик в это положение. Он делает то, что вы ему говорите, а не то, что он решает сам.

Один «автостабилизируется». Одна "ручная настройка". Разные работы, разные инструменты — не замены друг друга.

Заключительные мысли

Трехфазный контактный регулятор напряжения TSGC2 не является высокотехнологичным. Ни чипов, ни экранов, ни подключения к интернету.

Это ручной поворот, напряжение следует за инструментом — просто и прямо.

Но в лабораториях, на испытательных стендах, в помещениях для старения, в ремонтных мастерских — везде, где вам нужно напряжение, контролируемое человеком, начиная с нуля и медленно увеличиваясь — это по-прежнему самый простой и самый надежный инструмент для работы. Некоторые работы требуют автоматизации. Для некоторых работ требуется маховик.
