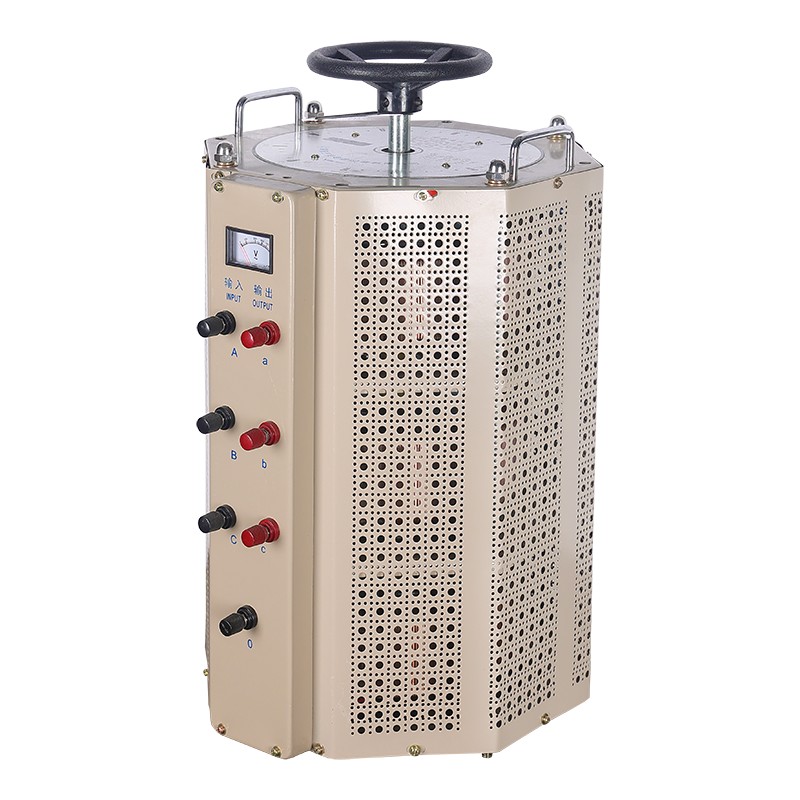

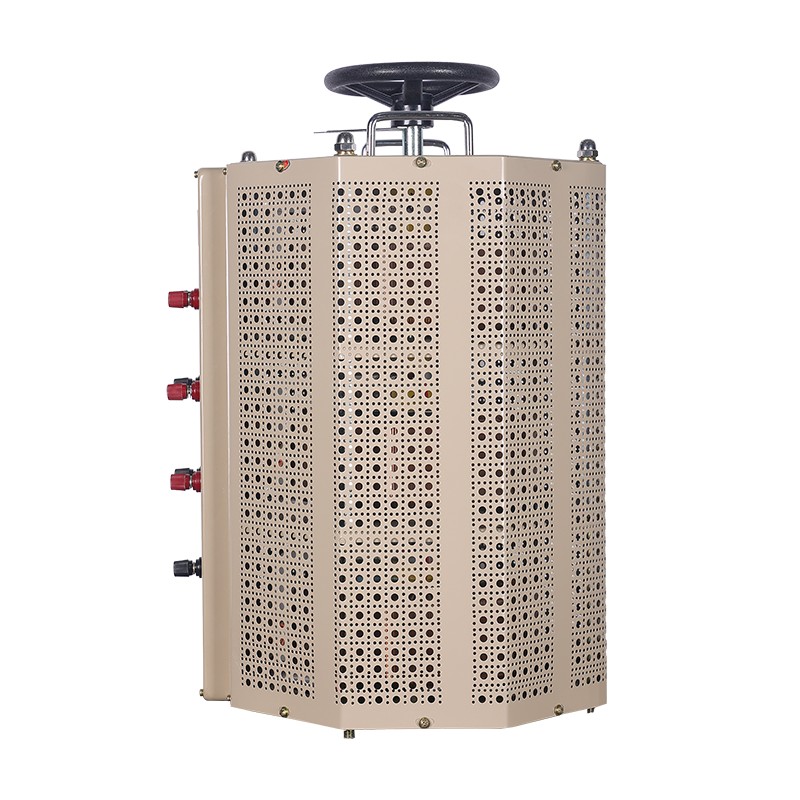

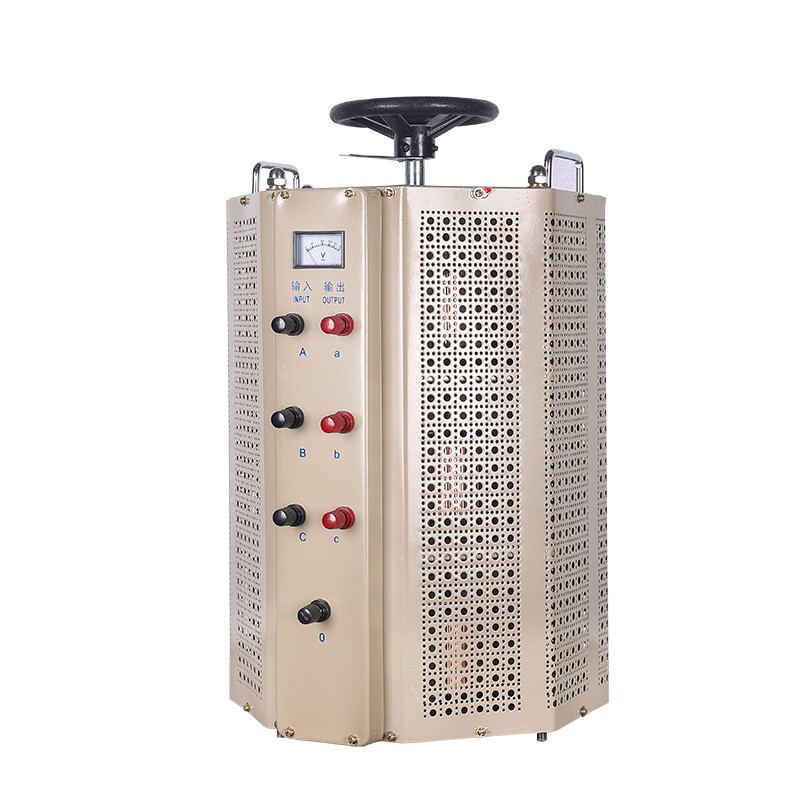

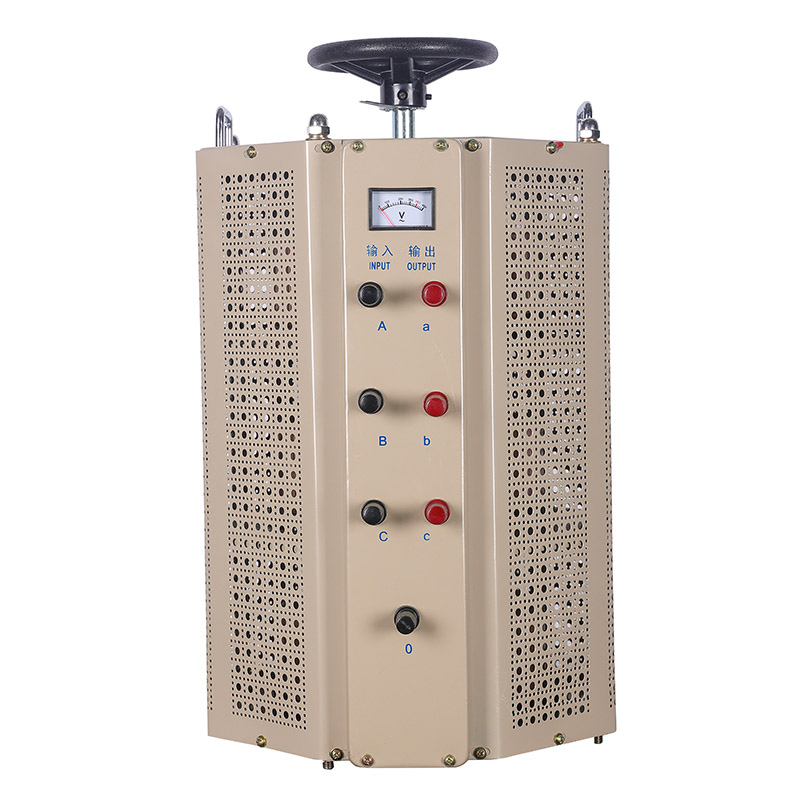

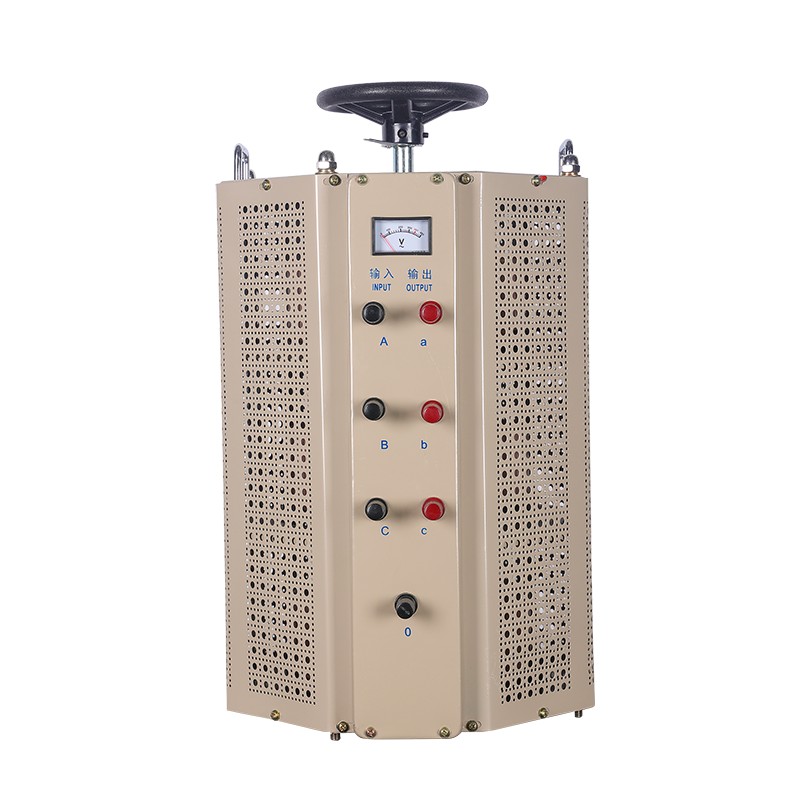

Контактный регулятор напряжения TSGC2

Являясь профессиональным производителем и поставщиком, контактный стабилизатор напряжения Yibaling TSGC2 представляет собой трансформатор регулирования напряжения с автосвязью, отличается отсутствием искажений формы сигнала, небольшими размерами, легким весом, высокой эффективностью, простотой в эксплуатации и долгосрочной надежностью.
Он может широко применяться в таких отраслях, как химическое машиностроение, металлургия, приборостроение, механическое и электротехническое производство, производство легкой промышленности и научные эксперименты для достижения таких целей, как высокое напряжение, контроль температуры, регулирование скорости, управление освещением и управление мощностью. И это идеальный источник питания переменного тока, регулирующий напряжение.

Основной материал

Комбинация материалов сердечника регулятора контактного типа TSGC2 — специальные графитовые щетки, тонко отшлифованные медные кольца с покрытием и холоднокатаные листы кремнистой стали — представляет собой три физических столпа его классической архитектуры ручного регулирования напряжения. Выбор каждого материала напрямую соответствует реализации ключевого действия.

1. Основа магнитной цепи: сердечник из холоднокатаного листа кремнистой стали.

Это не обычный лист кремнистой стали; это высококачественный холоднокатаный лист из ориентированно-кремнистой стали с четким значением потерь (Вт/кг) и высокой магнитной проницаемостью (например, серия 30Q130). Он штампуется в форме кольца, а затем укладывается ступенчато, чтобы сформировать замкнутую магнитную цепь с низким магнитным сопротивлением и низкими потерями на вихревые токи. Это гарантирует, что в процессе регулирования потери холостого хода и нагрев самого сердечника контролируются на низком уровне, обеспечивая высокоэффективную и бесшумную основу преобразования энергии для всего устройства.

2. Проводящий и скользящий сердечник: тонко отшлифованное медное кольцо с покрытием и специальные графитовые щетки.

Это ключевая пара трения для достижения плавного, стабильного регулирования напряжения с низкими потерями.
Медное кольцо: Открытая часть обмотки в виде скользящей дорожки, а не просто полированная. Его необходимо подвергнуть точной токарной обработке и полировке для достижения зеркальной поверхности (значение Ra обычно ≤ 0,8 мкм), а затем подвергнуть серебрению или толстой обработке оловом. Покрытие не только снижает контактное сопротивление и препятствует окислению, но также его мягкая природа позволяет лучше сочетаться с щеткой, обеспечивая практически бесступенчатое регулирование напряжения с низким уровнем искрения.
Специальные графитовые щетки.: Это не обычная угольная щетка, а композитный металлографитовый материал с графитом высокой чистоты в качестве основы и пропиткой медным или серебряным порошком. Эта формула обеспечивает превосходную самосмазку (снижение трения и износа), высокую проводимость (снижение падения контактного давления и теплопотерь) и стабильный коэффициент трения. Его твердость и эластичность специально разработаны для обеспечения контактного давления и предотвращения появления царапин на медном кольце.

3. Синергия конструкции, проводников и изоляции.

Обмоточный проводник: Используйте провод с электролитической медной эмалью чистотой ≥ 99,95% для обеспечения низкого сопротивления и высокой допустимой нагрузки по току.
Механическая поддержка: Используйте холоднокатаную стальную пластину Q235 толщиной ≥ 1,5 мм, согнутую и приваренную к раме, обеспечивающую стабильную механическую опору и позиционирование намотки.
Система изоляции: Используйте полиэфирную пленку (ПЭТ), кукурузную бумагу или изоляционную бумагу DMD для надежной изоляции между слоями обмотки и землей, с классом изоляции, как правило, уровня B (130°C) или выше для обеспечения электробезопасности. Таким образом, классическая конструкция контактного регулятора TSGC2 по существу объединяет эффективную магнитную цепь (лист кремниевой стали), идеальный скользящий контакт (медное кольцо с покрытием + композитная графитовая щетка) и надежную изоляционную структуру благодаря точной обработке. Эта комбинация материалов обеспечивает превосходный баланс между стоимостью, надежностью и производительностью, что делает ее надежным решением для лабораторий, промышленного контроля и ситуаций, требующих точной ручной регулировки напряжения. Плавность регулирования напряжения, стабильность выходного сигнала и срок службы напрямую определяются сортом и точностью обработки материалов сердечника и их обработки.

Функция контактного регулятора напряжения TSGC2

Контактный регулятор напряжения TSGC2 представляет собой устройство ручной регулировки напряжения, основанное на чисто электромагнитных и механических принципах.основная функцияЦелью является обеспечение непрерывного, плавного, линейно регулируемого и интуитивно управляемого источника питания переменного тока.

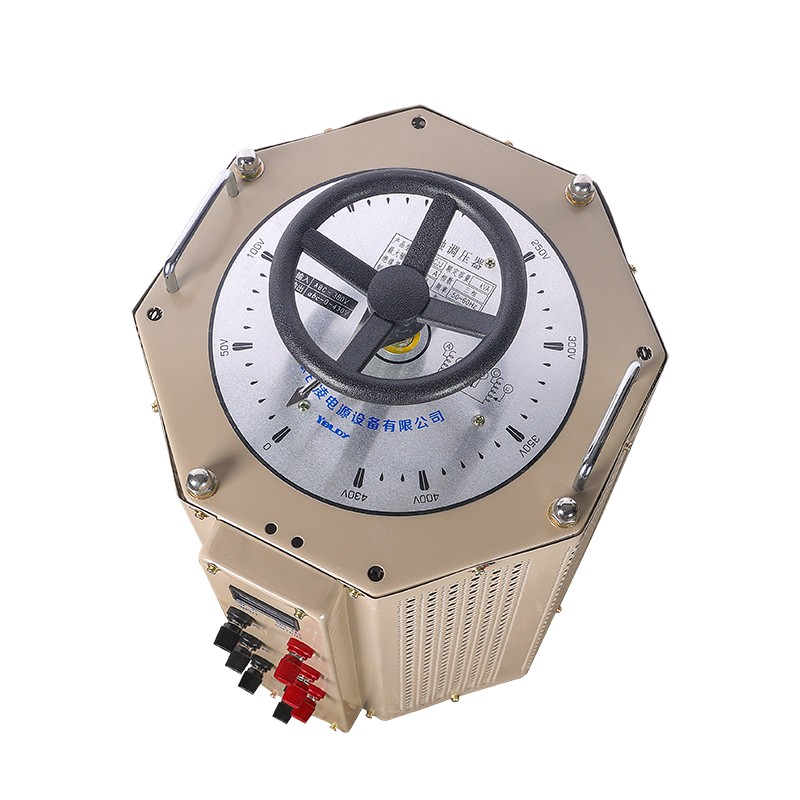

Вращая маховик, приводя в движение специальные графитовые щетки, скользящие по тонко отшлифованной и покрытой металлом кольцеобразной медной обмотке, этот регулятор напряжения может обеспечить бесступенчатое регулирование напряжения от 0 В до номинального значения (например, 0–250 В или 0–430 В) и обеспечить интуитивно понятную индикацию через коаксиально связанную механическую шкалу, позволяющую оператору выполнять точную настройку напряжения.
Благодаря чистой физической проводящей структуре (медная обмотка + щетки) он обладает высокой мгновенной перегрузочной способностью и может выдавать чистые синусоидальные волны без искажений.
The типичное приложениеКонтактный регулятор напряжения TSGC2 используется в качестве источника питания с ручной регулировкой в ​​лабораториях, мастерских или на производственных линиях, используется для отладки оборудования, нагрузочных испытаний, поэтапного запуска двигателей или обучающих демонстраций.
Однако необходимо четко указать, что этот продукт не является автоматическим стабилизатором напряжения — при изменении входного напряжения или нагрузки выходное напряжение будет колебаться и требует ручного вмешательства для повторной настройки.
При этом контактный регулятор напряжения TSGC2 обычно не имеет функций электронной защиты, а его щетка является быстроизнашивающейся деталью, требующей регулярного обслуживания.
Таким образом, суть контактного регулятора напряжения TSGC2 — это надежный, долговечный и экономичный инструмент ручной установки напряжения, подходящий для ситуаций, когда требуется ручное точное регулирование напряжения или когда выдерживаются ударные нагрузки, а не для использования в системах, требующих автоматической стабилизации напряжения.
