Не все трансформаторы имеют форму куба？

Большинство людей представляют себе трансформатор как большой квадратный кусок железа, который сидит и жужжит.

Но не все трансформеры выглядят так.

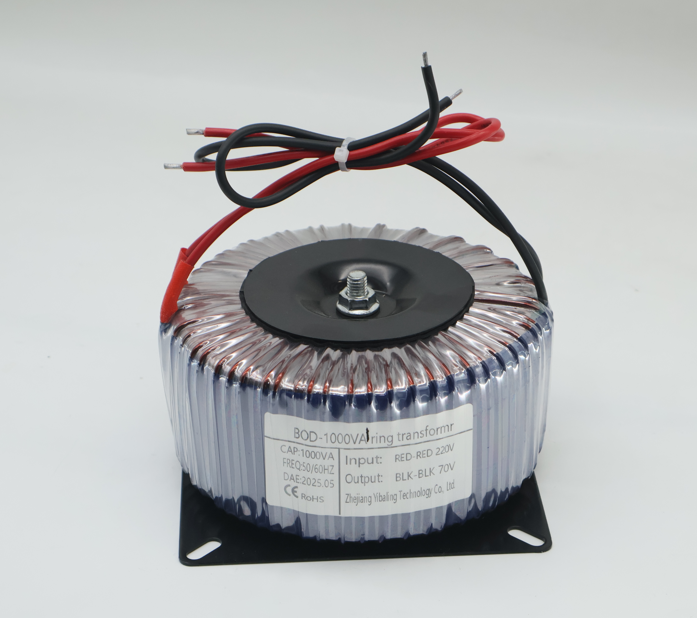

Есть еще один вид —тороидальный трансформатор.

Это похоже на пончик. Полый посередине. Проволока наматывается равномерно вокруг всего кольца, а не только вокруг одной ножки. Полностью отличается от обычных блочных стилей.

Что делаеттороидальные трансформаторыотличаются от обычных?

Обычный трансформатор EI имеет сердечник, сделанный из сложенных друг на друга листов кремниевой стали, по форме напоминающий китайский иероглиф «日». Катушки проходят вокруг центральной ножки. Это просто. Это дешево. Но у него есть некоторые встроенные недостатки:

Утечка изрядного количества магнитного поля

Не все так эффективно

Большой и тяжелый

Гудит на частоте сети

С другой стороны, в тороидальном трансформаторе используется сердечник, сделанный из одной длинной полосы кремнистой стали, свернутой в кольцо — без стыков и зазоров. Магнитная цепь полностью замкнута. Проволока наматывается равномерно по всему кольцу, а не только по одной ножке.

Эта разница в конструкции приводит к реальному увеличению производительности.

1. Минимальная магнитная утечка.

Соединения в сердечнике трансформаторов EI разрывают магнитную цепь, вызывая утечку части магнитного потока. Благодаря герметичному закрытому сердечнику тороидальный трансформатор обеспечивает чрезвычайно низкую магнитную утечку и создает гораздо меньше помех окружающему чувствительному оборудованию, такому как усилители мощности звука и прецизионные инструменты.

2. Высокая эффективность

При той же номинальной мощности потери в сердечнике тороидальных трансформаторов ниже, чем у типов EI. При использовании идентичных материалов их эффективность может достигать более 95%, что является существенным улучшением по сравнению с обычными моделями.

3. Компактный размер и легкий вес.

Тороидальная конструкция просто более эффективна. При той же номинальной мощности тороидальный трансформатор примерно на 30–40 % меньше и легче, чем трансформатор типа EI. Это имеет значение, когда места мало или вес имеет значение — подумайте об аудиоаппаратуре, измерительных приборах, медицинских приборах.

4. Низкий рабочий шум.

Тот гул, который вы слышите от обычных трансформаторов, в основном исходит от вибрации соединений сердечника. Тороидальные сердечники не имеют соединений. Поэтому они, естественно, тихие. В студии звукозаписи, лаборатории или домашней Hi-Fi системе вы заметите разницу.

5. Сильная устойчивость к перегрузке.

Тороидальный сердечник хорошо отдает тепло. Повышение температуры остается равномерным по всему блоку. Когда вам нужно на короткое время сильно надавить, он выдержит.

Типичные примененияТороидальные трансформаторы

Короче говоря, если вам нужна тихая, эффективная мощность с низким уровнем помех, тороидальные трансформаторы трудно превзойти.

Но они не идеальны.

Более высокая стоимость. Их сложнее изготовить, поэтому они стоят дороже, чем типы EI.

Большой пусковой ток. Когда вы впервые включаете их, они могут потреблять ток, в несколько раз превышающий нормальный. Убедитесь, что ваш выключатель и предохранитель выдерживают эту нагрузку.

Трудно отремонтировать. Если катушка перегорает, обычно заменяют ее целиком. Разбирать его - это боль.

Увеличенное время выполнения заказа. Большинство тороидальных трансформаторов изготавливаются на заказ. Нестандартные напряжения и мощности требуют времени.

Итог: если вам просто нужно что-то дешевое и прочное, и вас не особо волнуют утечки или небольшой шум, используйте трансформатор EI. Если вам нужна более высокая производительность, меньший размер и бесшумная работа, тороидальный вариант — это то, что вам нужно.
