Что такое распределительный трансформатор S11 и почему это важно?

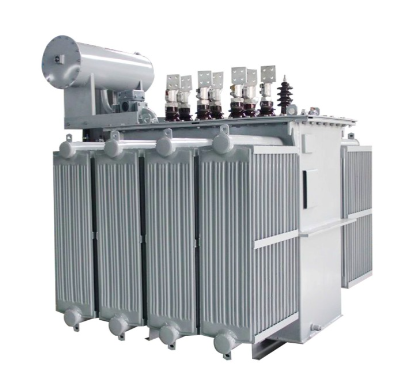

Распределительный трансформатор S11 — это трехфазный масляный распределительный трансформатор, предназначенный для понижения напряжения среднего напряжения (обычно 10 кВ или 6 кВ) до уровня низкого напряжения, используемого на заводах, в зданиях и населенных пунктах. Доступный как в полностью герметичном исполнении, так и в варианте с расширительным баком, он представляет собой прямую модернизацию старой серии S9, обеспечивая меньшие потери и лучшую эксплуатационную экономичность.

Что отличает S11 от предыдущих моделей?

По сравнению с серией S9, S11 снижает потери холостого хода примерно на 30 %, а ток холостого хода — на 50–70 %. Это немалое улучшение — это значительная разница в эксплуатационных расходах, день за днем, год за годом.

Почему это имеет значение?

Потому что трансформеры не спят. Они работают 24/7, 365 дней в году. Трансформатор, который тратит меньше энергии на холостом ходу, экономит деньги каждый день. За срок службы от 20 до 30 лет эта экономия составит значительную цифру.

Короче говоря: S11 обеспечивает надежность масляного трансформатора со значительно большей эффективностью, чем модели, которые он заменил.

КакРаспределительный трансформатор S11Работает

Принцип работы — электромагнитная индукция — такой же, как и у любого трансформатора, но в S11 есть несколько конструктивных улучшений, которые повышают эффективность и надежность.

Шаг 1 – Ядро

Сердечник изготовлен из высококачественной холоднокатаной кремнистой стали с ориентированной зернистой структурой, собранной с полностью срезанной под углом 45° структурой внахлестку. Такая конструкция сводит к минимуму магнитное сопротивление и потери на вихревые токи. В некоторых моделях используется намотанный сердечник, изготовленный с помощью специального оборудования, создающий замкнутую магнитную цепь без стыковых соединений, что еще больше снижает потери и шум.

Шаг 2 – Обмотки

В трансформаторе использованы медные обмотки с улучшенной изоляцией и материалами активной части. Опорная конструкция катушки обеспечивает высокую стабильность и повышает эксплуатационную надежность.

Шаг 3 – Герметичный резервуар

Вместо традиционного расширительного бака во многих моделях S11 используется гофрированный масляный бак полностью герметичной конструкции. Гофры расширяются и сжимаются при изменении температуры масла, автоматически компенсируя изменения объема. Это означает, что масло постоянно изолировано от воздуха, что предотвращает попадание влаги и замедляет окисление масла.

Шаг 4 – Охлаждение

Охлаждение ОНАН — Масло Натуральное Воздушное Натуральное. Никаких вентиляторов, никаких насосов, никаких дополнительных движущихся частей. Трансформатор использует естественную конвекцию через гофрированные стенки резервуара для рассеивания тепла.

Результат: трансформатор, который работает эффективно, остается герметичным и требует минимального обслуживания.

Распространенные типы и номиналы трансформаторов S11

Серия S11 доступна в широком диапазоне мощностей, обычно от 10 до 2500 кВА.

ПочемуS11 Распределительные трансформаторыИметь значение

Потому что трансформатор, который тратит меньше энергии и служит дольше, — это трансформатор, который экономит деньги.

Вот что делает S11 надежным выбором для торговых сетей:

1. Уменьшение потерь при отсутствии нагрузки

Сердечник со ступенчатым нахлестом и высококачественная кремниевая сталь снижают потери нагрузки примерно на 30 % по сравнению с серией S9. Для трансформатора, работающего круглосуточно и без выходных, это реальная и измеримая экономия.

2. Снижение тока холостого хода.

Ток холостого хода снижается на 50–70 %, что повышает коэффициент мощности и снижает потери на входе.

3. Полностью герметичная конструкция.

Гофрированный резервуар полностью герметичен — без сапуна и расширительного бака. Масло не контактирует с воздухом, а это означает, что изоляционное масло стареет медленнее, сохраняя свою диэлектрическую прочность на протяжении всего срока службы трансформатора.

4. Низкий уровень шума

Уровень шума снижен на 5–10 дБ по сравнению с более ранними моделями, что делает S11 более подходящим для установки вблизи жилых районов.

5. Длительный срок службы

Поскольку масло изолировано от воздуха и влаги, изоляционная система трансформатора разрушается медленнее. S11 рассчитан на 20–30 лет службы с минимальным обслуживанием.

6. Низкие эксплуатационные расходы.

Никакого отбора проб масла, никакой доливки, никакого обслуживания расширительного бака. Полностью герметичная конструкция означает, что текущее обслуживание в основном ограничивается внешней очисткой и периодическим осмотром.

7. Широкий диапазон применения.

Трансформаторы S11 подходят для заводов, шахт, нефтехимических заводов, промышленных и сельскохозяйственных сетей, а также для электроснабжения и освещения.

Выбор правильного трансформатора S11

Выбор трансформатора S11 требует соответствия мощности, напряжения и условий окружающей среды вашему приложению.

Шаг 1 — Определите свою нагрузку

Сложите потребляемую мощность всего оборудования, которое будет подключено. Применяйте запас прочности — обычно 20–30 % для будущего расширения.

Стандартные номиналы S11: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 кВА.

Шаг 2. Укажите первичное и вторичное напряжения

Шаг 3 — Выберите группу подключения

Dyn11 — рекомендуется для большинства приложений. Соединение высокого напряжения по схеме «треугольник» обеспечивает путь для гармонических токов и повышает устойчивость к короткому замыканию.

Yyn0 — проще, но менее подходит для несбалансированных нагрузок.

Шаг 4 — Проверьте среду установки

Шаг 5 — Учитывайте тип резервуара

Полностью герметичный (гофрированный резервуар) — рекомендуется для большинства применений. Отсутствие контакта масла с воздухом, более медленное старение масла, минимальное техническое обслуживание.

Расширительный бак — традиционной конструкции с маслорасширителем и сапуном. Требует периодической проверки уровня масла и технического обслуживания.

Шаг 6 — Подтвердите аксессуары защиты

Для критически важных приложений рассмотрите:

Газовое реле и устройство сброса давления (для более крупных агрегатов)

Монитор температуры с контактами удаленной сигнализации

Реле Бухгольца для обнаружения неисправностей

Заключительные мысли

Масляный распределительный трансформатор S11 представляет собой значительное повышение эффективности по сравнению с более ранними моделями S9 и S10. Благодаря уменьшению потерь нагрузки примерно на 30 % и току холостого хода на 50–70 %, он обеспечивает более низкие эксплуатационные расходы и более высокую надежность, чем модели, которые он заменил.

Что делает S11 особенно практичным, так это его полностью герметичная конструкция. Изолируя масло от воздуха и влаги, герметичная конструкция бака замедляет старение масла, продлевает срок службы изоляции и практически исключает регулярное техническое обслуживание. Для наружной установки в удаленных местах это является существенным преимуществом.

S11 — не новейший трансформер на рынке. По эффективности его заменили модели S13, S20 и более новые конструкции. Но он остается проверенной, надежной и экономически эффективной рабочей лошадкой для миллионов установок по всему миру.

Для проектов, где важны одновременно бюджет и надежность (модернизация старого трансформатора, замена вышедшего из строя блока или строительство новой распределительной сети с реалистичными ограничениями затрат), S11 по-прежнему остается надежным и разумным выбором.

Он не имеет самых низких потерь среди всех когда-либо созданных трансформаторов. Но у него значительно меньшие потери, чем у S9, который он заменил, и эта разница проявляется в счетах за электроэнергию, месяц за месяцем, год за годом.
