Что такое интеллектуальный компенсационный стабилизатор напряжения DBW?

Нестабильное напряжение? DBW позаботился о вас

По мере того, как однофазное оборудование становится больше и сложнее, вместе с ним растет и потребность в чистой энергии.

Прецизионные шлифовальные станки дают неоднородную поверхность. КТ-сканеры показывают в данных призрачные изображения. Лабораторные приборы дрейфуют в середине эксперимента. Кондиционеры отключаются в часы пик, в результате чего во всем здании становится жарко и некомфортно.

Чаще всего проблема не в оборудовании, а в напряжении.

Напряжение в сети колеблется в течение дня. Низкая во время пиковой нагрузки, высокая ночью. Добавьте сюда скачки напряжения при запуске от тяжелого оборудования на той же линии, и качество однофазного питания 220 В станет каким угодно, только не стабильным. Для бытовой техники перепады напряжения могут означать разницу между «работает» и «работает немного плохо». Для прецизионного и мощного оборудования? В этом разница между запуском и выключением.

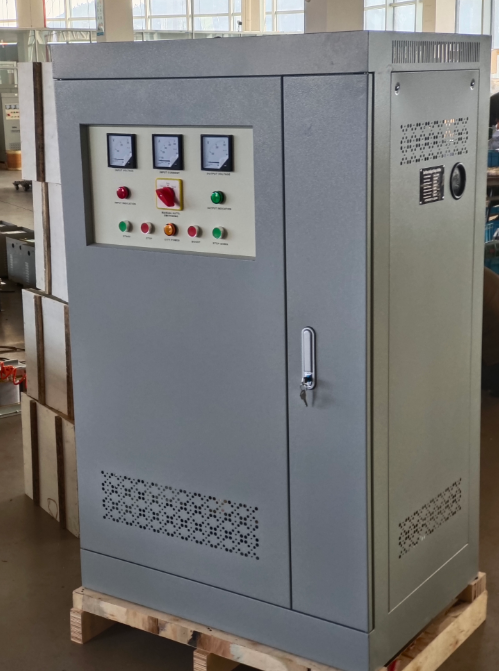

Интеллектуальный компенсационный стабилизатор напряжения Yibaling DBW создан именно для решения этой проблемы.

КакИнтеллектуальный компенсационный стабилизатор напряжения DBWРаботает

В DBW используется регулирование напряжения компенсационного типа — тот же проверенный подход, что и в стабилизаторах сервопривода, но с большей мощностью и более высоким КПД.

Система состоит из четырех основных частей:

Компенсационный трансформатор

Контактный регулятор напряжения

Схема автоматического управления

Серводвигатель с приводным механизмом снижения скорости

Вторичная обмотка компенсационного трансформатора включена последовательно с основной цепью. Его первичная обмотка подключается к выходу контактного регулятора.

Рабочий цикл работает следующим образом:

Шаг 1 – Выборка в реальном времени.

Схема управления постоянно измеряет напряжение с выхода стабилизатора, проверяя, удерживается ли выход на заданном значении.

Шаг 2 – Расчет отклонения.

Выборочный сигнал обрабатывается, чтобы определить, насколько выходной сигнал отклонился от целевого значения.

Шаг 3 – Команда регулировки.

Схема управления подает сигнал серводвигателю о включении. Через редуктор и цепной привод двигатель перемещает угольную щетку вдоль поверхности обмотки контактного регулятора.

Шаг 4 – Коррекция компенсации.

Новое положение угольной щетки изменяет выходное напряжение контактного регулятора, что, в свою очередь, изменяет напряжение на первичной обмотке компенсационного трансформатора. Вторичная обмотка, соединенная последовательно с основной цепью, добавляет или убавляет напряжение по мере необходимости, чтобы вернуть выходной сигнал к заданному значению.

Этот замкнутый цикл выполняется непрерывно: Мониторинг → Расчет → Настройка → Снова мониторинг. Время отклика обычно составляет менее 1,5 секунды при изменении входного напряжения на 10%.

Ключевые особенности, которые действительно имеют значение

Большая емкость, высокая эффективность

Серия DBW охватывает мощность от 10 до 180 кВА с эффективностью полной нагрузки более 95 %, а некоторые модели достигают 98 %. Он справляется с большими нагрузками, не теряя при этом мощности.

Отсутствие искажений формы сигнала

Форма выходного сигнала точно соответствует форме входного сигнала. Никаких дополнительных гармоник, никаких искажений. Для оборудования медицинской визуализации и прецизионных инструментов это имеет большое значение. Искажение напрямую влияет на качество изображения и точность измерений.

Работает с любым типом нагрузки

Резистивные (нагреватели, освещение), индуктивные (двигатели, компрессоры), емкостные (батареи конденсаторов) — DBW справляется со всеми ними. Один стабилизатор, любая нагрузка.

Справляется со скачками запуска

Большие двигатели и компрессоры при запуске потребляют огромный ток. DBW поглощает этот скачок напряжения, не спотыкаясь и не отключаясь.

Комплексная защита

Перенапряжение, пониженное напряжение, потеря фазы, неправильная последовательность фаз, перегрузка по току, короткое замыкание — все защищено. Когда сеть работает неправильно, DBW сначала отключает выходную мощность и защищает ваше оборудование. Некоторые модели предлагают два канала питания — стабилизированный и прямой — с возможностью выбора ручного или автоматического режима работы.

Где находитсяИнтеллектуальная компенсационная стабилизация напряжения DBWп Пойти?

Практически везде, где требуется однофазная стабилизация напряжения высокой мощности.

Точное производство – станки с ЧПУ, прецизионные шлифовальные станки, электроэрозионное оборудование, лазерные резаки. Нестабильность напряжения влияет на точность обработки. Процент брака растет, рентабельность падает.

Медицинское оборудование – компьютерные томографы, рентгеновские системы, УЗИ, системы поддержки МРТ. Медицинское оборудование для визуализации чрезвычайно чувствительно к качеству электроэнергии. Колебания напряжения приводят к появлению артефактов изображения, которые могут повлиять на диагностику.

Лаборатории и исследования и разработки – Аналитические приборы, испытательные стенды, измерительные системы. Данные, которые ускользают, и эксперименты, которые терпят неудачу, тратят время, образцы и гранты.

Коммерческие и общественные объекты – центральное кондиционирование, лифты, широкоформатные принтеры, помещения связи, центры обработки данных. Когда они останавливаются, вместе с ними останавливается и все здание.

Промышленные и горнодобывающие объекты – Производственные линии, текстильное оборудование, смесители, подъемники, сварочное оборудование. Линия не может остановиться, а напряжение не может колебаться.

Специально для пользователей, находящихся в конце распределительных линий низкого напряжения — вдали от подстанции, длинные кабельные трассы, низкое базовое напряжение. При изменении нагрузки перепады напряжения усиливаются. Широкий входной диапазон DBW (однофазное напряжение 176–264 В) надежно справится с этой задачей.

Как выбрать правильныйИнтеллектуальный компенсационный стабилизатор напряжения DBW

Наибольшее значение имеют две вещи: мощность (кВА) и диапазон входного напряжения.

Емкость – сложите общую мощность всего, что вы подключаете, а затем добавьте запас в 30%. Двигатели и компрессоры при запуске потребляют в несколько раз больше рабочего тока — оставьте достаточно места.

Стандартная мощность DBW: от 10 до 180 кВА. Не уверены, какой из них подойдет? Отправьте список вашего оборудования в отдел продаж Yibaling — они подберут его для вас.

Диапазон входного напряжения. Стандартные модели рассчитаны на однофазное напряжение 176–264 В. Если на вашем объекте более широкие колебания — длинные линии снабжения, удаленные места, слабые сети — по запросу доступны более широкие входные диапазоны.

Выходное напряжение — стандартный выход — однофазный 220 В. Точность регулирования может быть установлена ​​в пределах от ±1% до ±5%. Заводская настройка обычно составляет ±3%. Если вам нужна более высокая точность, просто укажите это при заказе.

Условия установки – DBW предназначен для установки внутри помещения. Температура окружающей среды от -15°C до +40°C, относительная влажность ниже 90%, отсутствие агрессивных газов, пара, химических отложений, пыли или взрывоопасных/проводящих загрязнений. Место установки не должно подвергаться сильной вибрации или ударам.

Заключительные мысли

Интеллектуальный компенсационный стабилизатор напряжения DBW не имеет сенсорного экрана. Он не подключается к Wi-Fi. Это не попадает в заголовки газет.

Принцип его действия прост: он надежно и непрерывно стабилизирует однофазное напряжение высокой мощности.

Для заводов, больниц и лабораторий, которые годами боролись с нестабильным электроснабжением, разница заметна сразу. Оборудование перестает барахлить. Производство перестает останавливаться. Люди перестают беспокоиться о следующем падении напряжения.

Это не самое яркое оборудование на заводе. Но именно он поддерживает работу всего остального.
