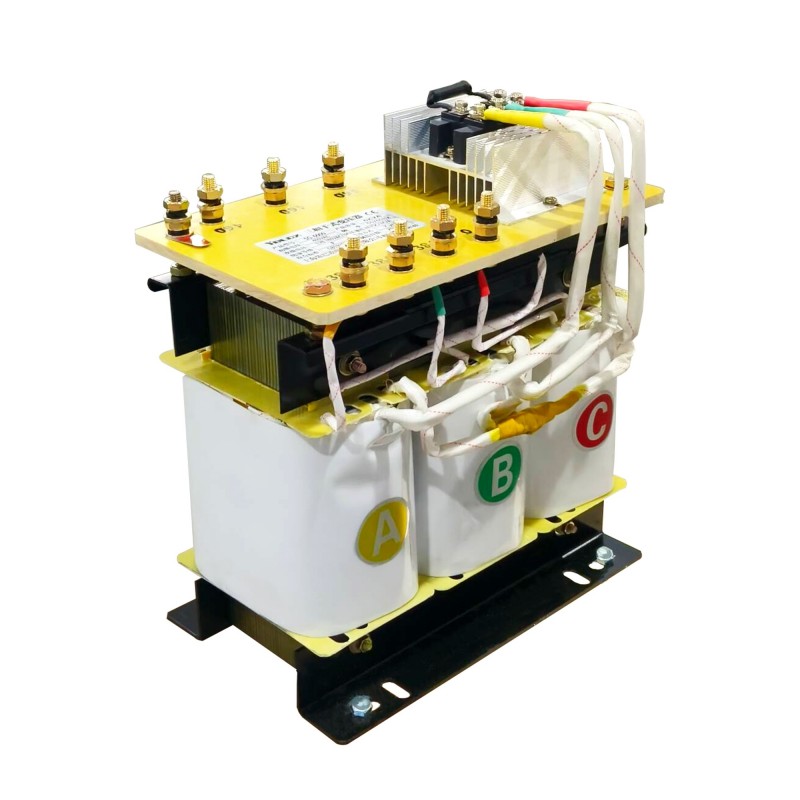

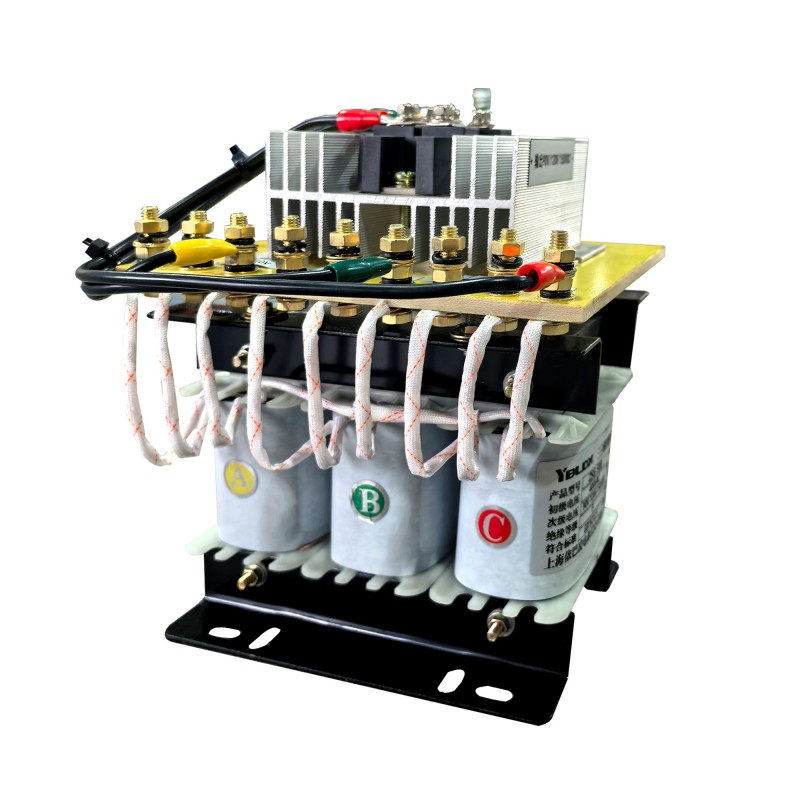

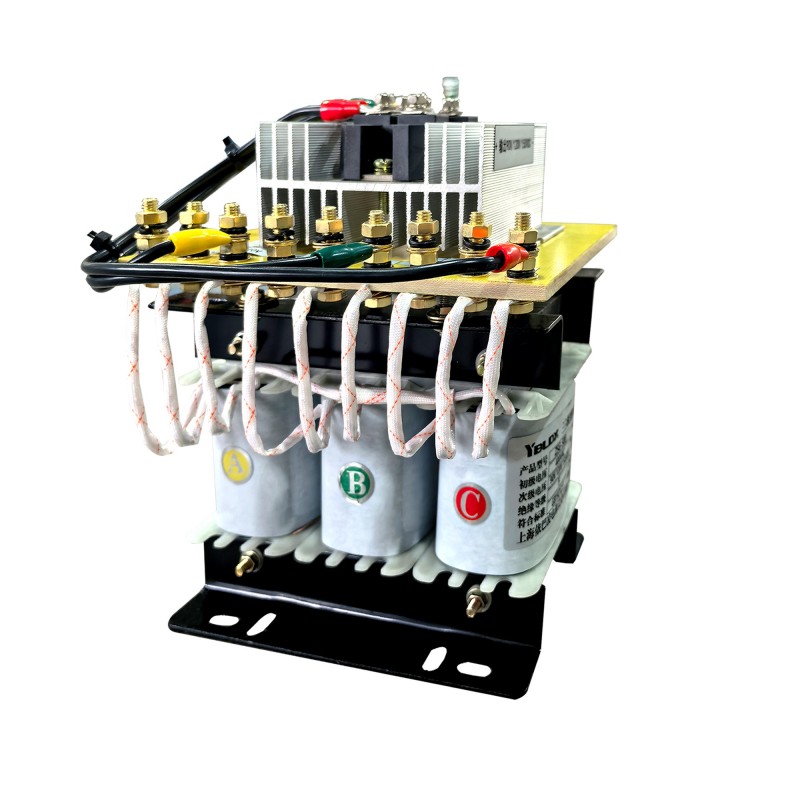

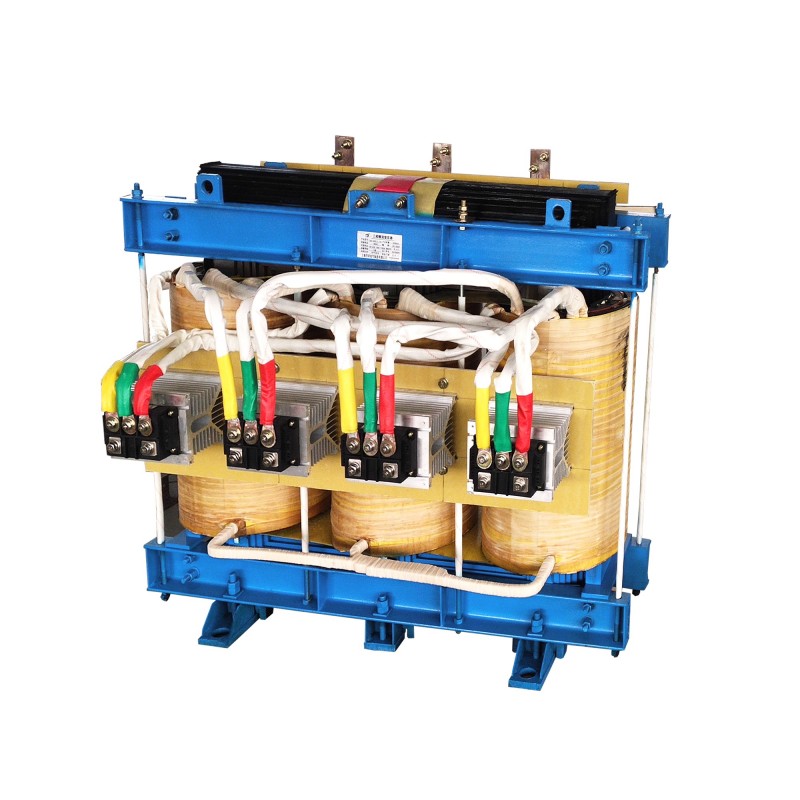

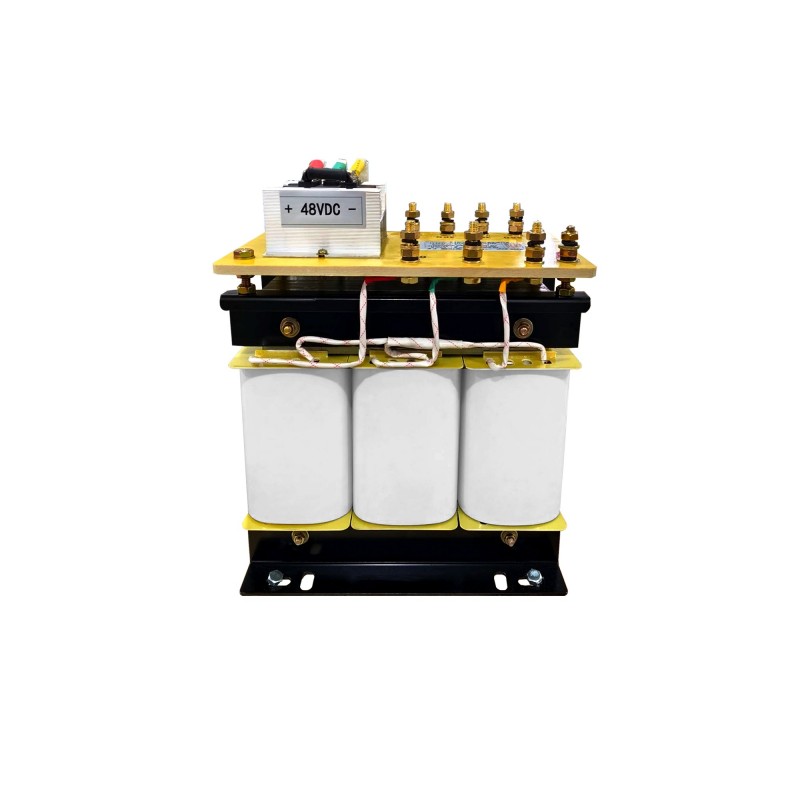

ZSG Трехфазный трансформатор сухого типа

Трехфазный сухой трансформатор ZSG представляет собой устройство, которое преобразует мощность сети в мощность, необходимую для выпрямителей, и широко используется в различных областях промышленности. Его основная функция заключается в преобразовании мощности переменного тока в мощность постоянного тока, а трансформатор подходит для различных сценариев применения, включая зарядку аккумуляторов, электрохимический электролиз, общепромышленные источники питания выпрямителей и т. д.

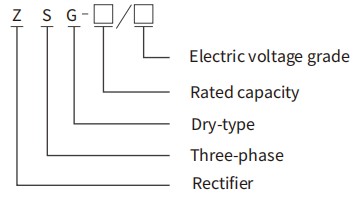

Номера моделей и их значения

Нормальные условия эксплуатации

Чтобы гарантировать безопасную, стабильную и эффективную работу трехфазных сухих трансформаторов ZSG в течение расчетного срока службы, условия установки и эксплуатации этих трансформаторов должны строго соответствовать ряду четких граничных условий.

С точки зрения климатических условий верхний предел температуры воздуха вокруг не должен превышать +40℃, средняя температура в течение 24 часов должна контролироваться ниже +30℃, а минимальная температура не должна быть ниже -5℃.

В то же время относительная влажность воздуха должна быть ≤50% при +40℃, максимальная среднемесячная относительная влажность в самый влажный месяц должна достигать 90%, но необходимо обеспечить, чтобы среднемесячная минимальная температура составляла +25℃, чтобы предотвратить вредную конденсацию на поверхности.

С точки зрения географических условий место установки трехфазных сердечниковых трансформаторов ЗСГ обычно не должно превышать высоту 2000 метров. Если он превышает этот предел, емкость и изоляцию необходимо соответствующим образом уменьшить и усилить.

Допустимый диапазон установившегося отклонения входного напряжения питания составляет ±5% от номинального значения во избежание риска перевозбуждения сердечника.

Кроме того, трансформаторы должны быть размещены в местах, исключающих сильную вибрацию и удары, с прочным фундаментом и хорошей вентиляцией, вдали от агрессивной, проводящей пыли, а также легковоспламеняющихся и взрывоопасных газов.

Эти условия вместе образуют базовую экологическую основу для надежной работы. Любое отклонение от этих условий может ускорить старение изоляции, увеличить потери или вызвать неисправности. Поэтому перед выбором и размещением оно должно быть полностью оценено и подтверждено.

Сердечник трехфазного трансформатора сухого типа ЗСГ

Сердцевина трехфазного сухого трансформатора ZSG представляет собой сложную электромагнитную и механическую систему, предназначенную для суровых промышленных условий. В основном он состоит из четырех функциональных компонентов.

Система магнитной цепи: основа для передачи энергии с использованием высококачественных холоднокатаных листов кремнистой ориентированной стали с высокой магнитной проницаемостью, которые укладываются ступенчато, образуя трехфазный трехколонный сердечник. Это обеспечивает эффективную работу с минимальными потерями.

Цепь системы: основной орган преобразования энергии. Обмотки высокого и низкого напряжения обычно наматываются бескислородной медной фольгой Т2 или плоским медным проводом и подвергаются процессу вакуумной пропитки под давлением (VPI), при котором они пропитываются и отверждаются высокотемпературной смолой для формирования прочной, влагостойкой и теплопроводной интегрированной структуры.

Это ключ к тому, чтобы трехфазный трансформатор сухого типа ZSG мог выдерживать ударные нагрузки.

Система изоляции и отвода тепла: гарантия надежной работы. Межслойная и межвитковая изоляция из жаростойких материалов DMD, Nomex и т. д. вместе с охлаждающими воздуховодами и устройствами принудительного воздушного охлаждения внутри обмоток обеспечивают контроль над повышением температуры.

Окончательная механическая защита и система проводки: обеспечивает защиту благодаря корпусу из стальной пластины с пластиковым покрытием и обеспечивает надежные электрические соединения через медные клеммы или шины с высокой токовой нагрузкой.

Часто задаваемые вопросы

Вопрос: какое время доставки?

О: Обычно это занимает около 30 дней после подтверждения заказа.

Вопрос: Согласны ли вы использовать наш логотип?

О: если количество хорошее, сделать OEM не проблема.

Вопрос: Предлагаете ли вы внешний сливной клапан и пробоотборник с запираемой коробкой?

О: Мы начинаем добавлять все больше и больше новых единиц продукции, которые имеют внешний сливной клапан и пробоотборник с запираемым ящиком, а также внешние манометры в запираемом ящике в целях безопасности.

Вопрос: Сколько гарантии?

О: 24 месяца, предоставьте поврежденные детали по нечеловеческим причинам в течение одного года.

Вопрос: вы торговая компания или производитель?

О: мы являемся фабрикой-производителем.
