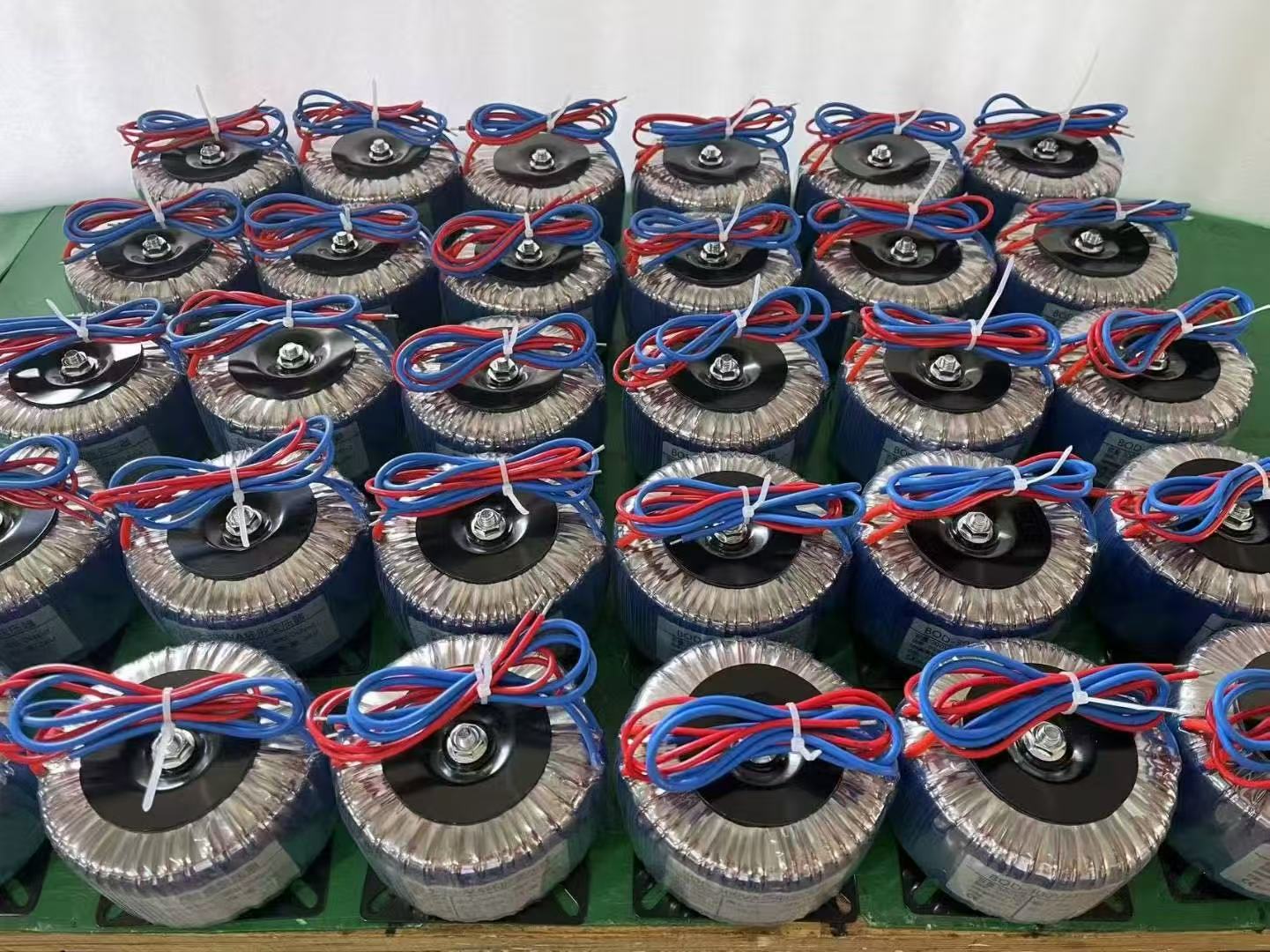

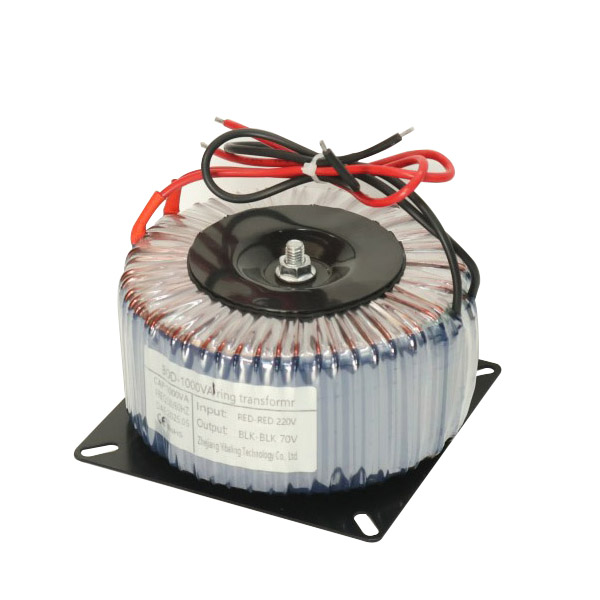

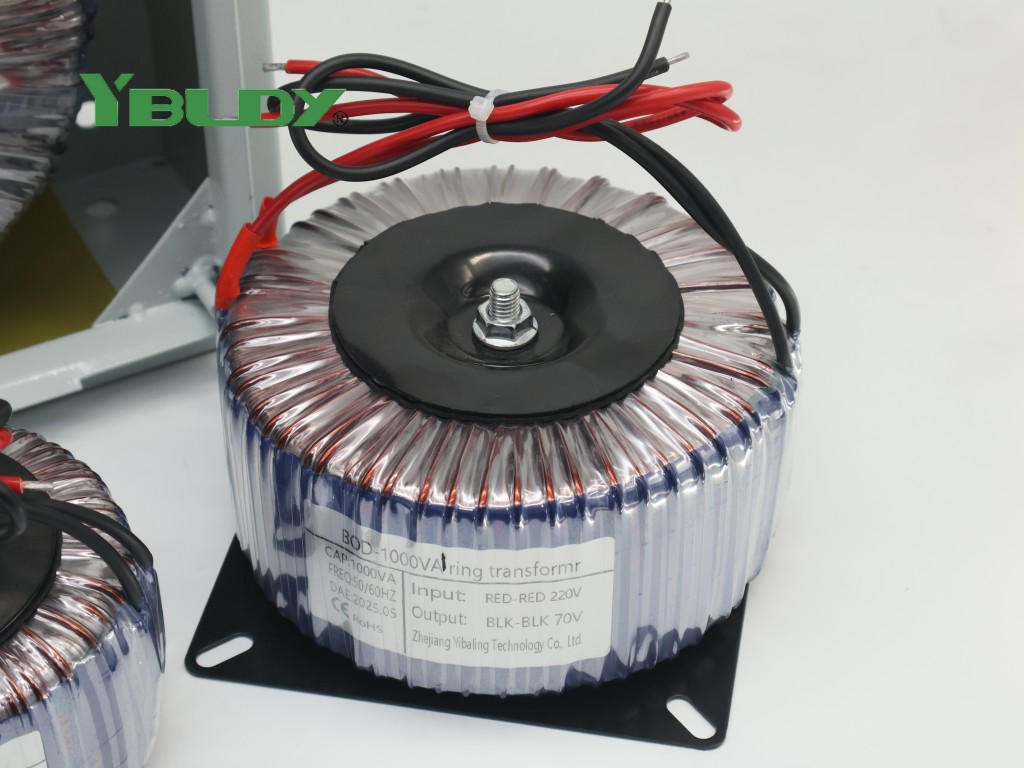

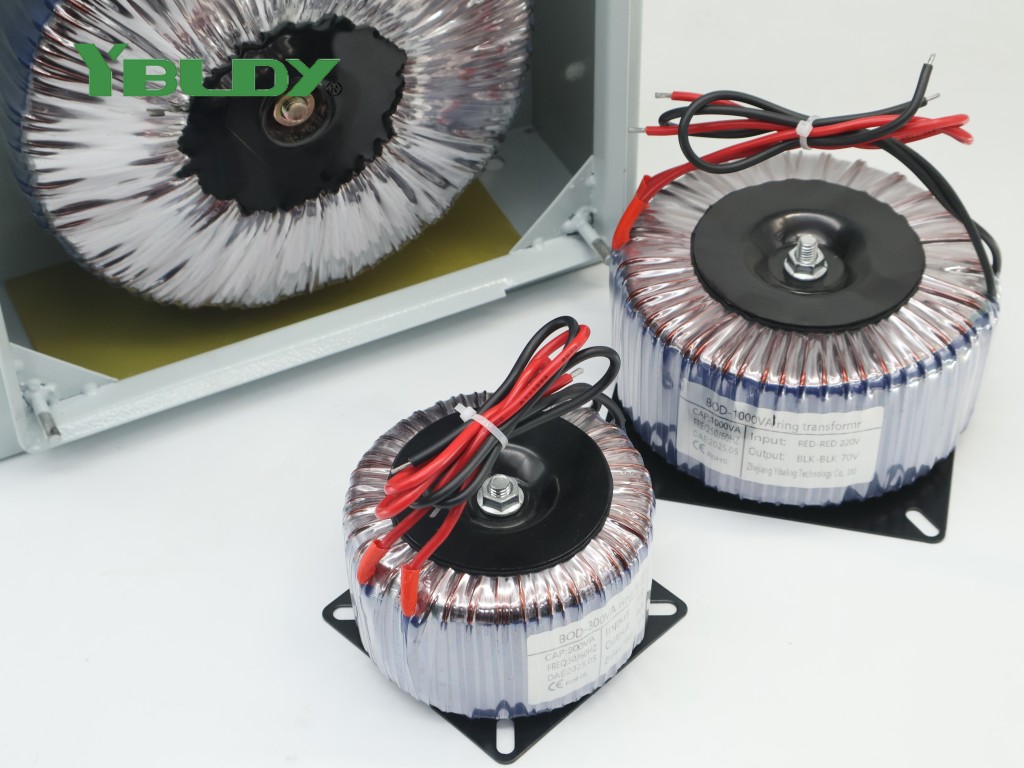

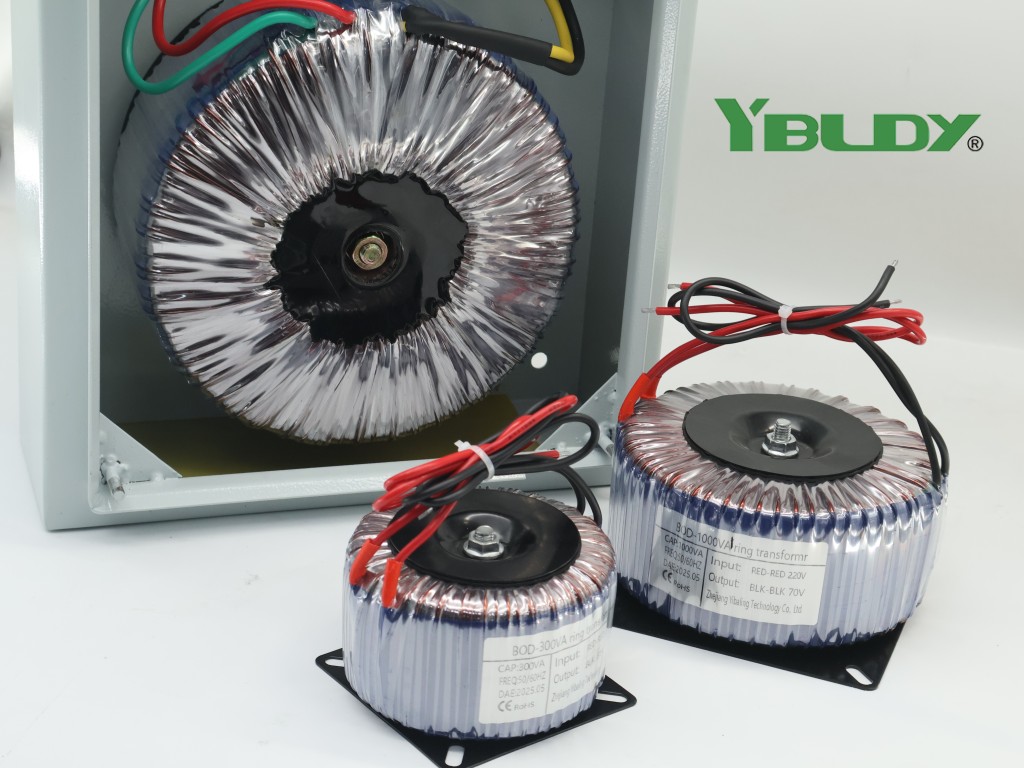

Тороидальный трансформатор

Тороидальный трансформатор является одним из продуктов Yibaling, мы являемся надежным производителем в Китае. Этот продукт получил свое название потому, что его сердечник изготовлен из бесшовных кольцеобразных листов кремниевой стали непрерывной намотки. Это предпочтительное решение в современной конструкции источников питания для достижения высокой эффективности, низкого уровня шума и небольших размеров.

Структура продукта

Тороидальный трансформатор похож на энергетическую петлю в форме «бублика». Эта уникальная структура делает магнитную цепь замкнутой и имеет чрезвычайно низкое магнитное сопротивление, что дает три основных преимущества:

1. Высокая эффективность

Направление магнитного потока идеально совпадает с ориентацией зерен листов кремнистой стали, что приводит к значительному снижению потерь на холостом ходу и потерь в меди, а эффективность при полной нагрузке легко превышает 95%.

2. Низкий уровень электромагнитных помех.

Он имеет незначительный поток рассеяния и не будет мешать окружающим прецизионным схемам, особенно подходит для высококачественного звука (Hi-Fi) и прецизионных инструментов.

3. Малый размер и малый вес.

Его объем и вес примерно на 30% меньше, чем у традиционных трансформаторов типа EI той же мощности, что упрощает интеграцию.
Благодаря этим характеристикам тороидальные трансформаторы стали основными силовыми компонентами для высококачественных аудиоусилителей, медицинского оборудования, промышленных модулей управления и различных электронных продуктов лабораторного и потребительского уровня.

Функция тороидального трансформатора

Тороидальный трансформатор — это высокопроизводительное решение в современной области силовой электроники, которое максимально оптимизирует три основных показателя: эффективность, чистота и компактность.
Все выдающиеся характеристики тороидального трансформатора обусловлены фундаментальной физической конструкцией: бесшовным закрытым железным сердечником, намотанным полосами кремнистой стали с высокой магнитной проницаемостью.
Эта структура образует идеальный магнитный путь с чрезвычайно низким магнитным сопротивлением, снижая потери холостого хода и ток возбуждения менее чем до одной десятой от потерь традиционных железных сердечников со швами, закладывая основу для сверхвысокого КПД (обычно > 95%) и низкого повышения температуры тороидального трансформатора.
В то же время магнитный поток, полностью локализованный внутри тороида, гарантирует, что рассеянное магнитное излучение практически равно нулю, что делает его идеальным «бесшумным» источником питания для высококачественных аудиосистем, прецизионных измерительных приборов и чувствительного электронного оборудования, принципиально исключая электромагнитные помехи.
Кроме того, однородные и компактные обмотки и оптимальный магнитный путь приводят к более высокой плотности мощности, что позволяет тороидальному трансформатору значительно уменьшить его объем и вес примерно на 30% при том же уровне мощности и работать практически без вибрации и шума.
Поэтому тороидальный трансформатор не является универсальным компонентом. Тороидальный трансформатор — это стратегический силовой компонент, предназначенный для высококачественных аудиоусилителей, медицинского оборудования для визуализации, прецизионного промышленного управления и любых систем со строгими требованиями к качеству электрооборудования, планировке пространства и управлению температурным режимом.

Области применения

Тороидальный трансформатор, обладающий такими основными преимуществами, как высокая эффективность, низкий уровень помех, небольшой размер и бесшумная работа, в основном применяется в областях среднего и высокого класса, где предъявляются строгие требования к качеству электроэнергии, планировке пространства или электромагнитной среде, а не в обычных общих ситуациях. Типичные области применения следующие:

1. Бытовая электроника и аудиосфера.

Это самый классический и известный сценарий применения.
Высококачественное аудиооборудование: В усилителях Hi-Fi, высококачественных аудиосистемах и профессиональном записывающем оборудовании тороидальный трансформатор является краеугольным камнем хорошей звуковой основы. Его чрезвычайно низкая утечка магнитного поля и электромагнитных помех может обеспечить чистый фон аудиосигналов без гула или шума; быстрый энергетический отклик обеспечивает богатую динамику и переходные характеристики для музыки.
Высококлассное аудио и игровое оборудование: В некоторых проигрывателях Blu-ray высшего уровня, AV-усилителях и источниках питания игровых консолей используются тороидальные трансформаторы для обеспечения более стабильной работы и снижения фонового шума.

2. Промышленный контроль и автоматизация.

В промышленной сфере тороидальный трансформатор служит для основных компонентов с чрезвычайно высокими требованиями к надежности и стабильности.
Прецизионное промышленное оборудование: Для источников питания высокопроизводительных систем числового управления, сервоприводов, контроллеров роботов и прецизионных измерительных приборов (таких как лазерные интерферометры). Низкий уровень помех гарантирует, что сигналы управления не будут искажены, а высокая надежность гарантирует непрерывность производства.
Критический контроль процессов: В промышленных ПЛК, распределенных системах ввода-вывода, барьерах безопасности и т. д. критические узлы управления обеспечивают стабильное, чистое изолированное электропитание, чтобы предотвратить возникновение ложных действий из-за помех в сети.

3. Инструменты и профессиональное оборудование

Это прямое проявление характеристики электромагнитной чистоты тороидального трансформатора.
Научные измерительные приборы: Обеспечивает питание лабораторных источников питания, осциллографов, анализаторов спектра, медицинского оборудования. Чрезвычайно низкий уровень шума обеспечивает высокую точность и чувствительность приборов, избегая энергетического искажения результатов измерений.
Медицинское оборудование для визуализации: Часто используется в высококачественном ультразвуковом оборудовании, стоматологических рентгеновских аппаратах, мониторах пациентов и т. д., в медицинском оборудовании со строгими требованиями по электромагнитной совместимости, чтобы обеспечить качество изображения и эксплуатационную безопасность.

4. Специализированная настройка и высококачественное торговое оборудование.

В областях, требующих особых характеристик или конструкции, тороидальный трансформатор является лучшим выбором.
Светодиодный дисплей и освещение сцены: В высококачественных источниках питания драйверов светодиодных дисплеев, профессиональных платформах регулировки яркости компактный объем и низкое тепловыделение помогают достичь высокой плотности и высокой надежности системной интеграции.
Индивидуальные источники питания: Широко используется в высокопроизводительных модулях питания серверов, оборудовании радиовещательной связи, оборудовании для аэрокосмических испытаний и т. д. в областях, где требуются индивидуальные решения с высокой плотностью мощности.
