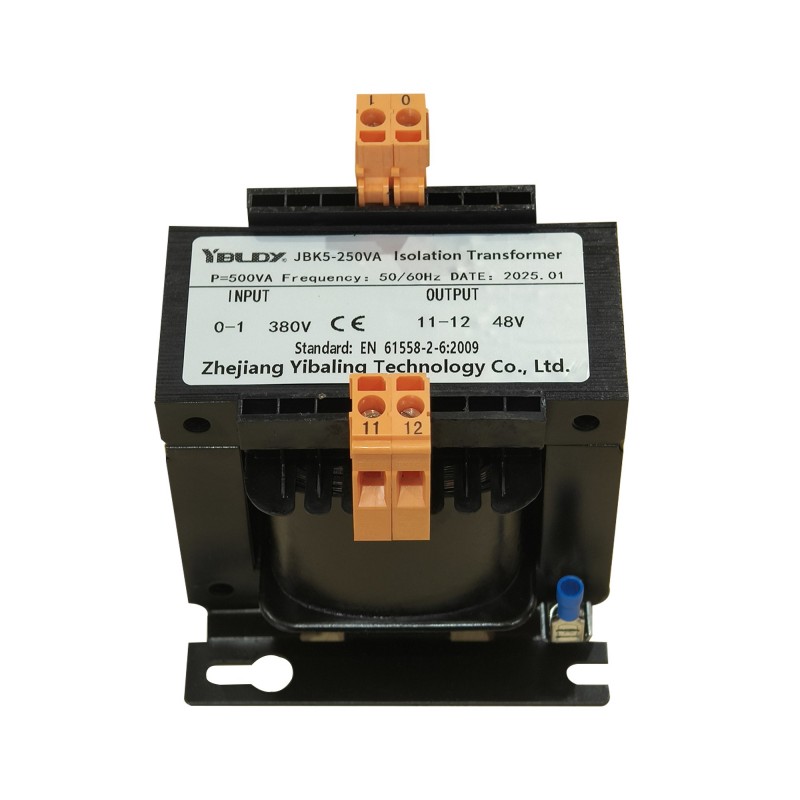

Трансформатор управления станком JBK5

Трансформатор управления станком JBK5 изготовлен с использованием импортных материалов и передовых технологий. Это высокопроизводительный и высоконадежный управляющий трансформатор, специально разработанный для модернизации современных станков с ЧПУ, автоматизированных производственных линий и систем управления точным промышленным оборудованием.

Основанная на основной функции безопасной изоляции классической серии JBK, посредством комплексной оптимизации материалов, процессов и конструкции, она призвана обеспечить более чистое, более стабильное и более интеллектуальное решение по изоляции питания для ПЛК, сервоприводов, сенсорных экранов, реле и цепей безопасности.

Трансформатор JBK5 также обладает преимуществами низкого энергопотребления, небольшого размера и безопасной проводки. Это обновленный продукт других трансформаторов управления станками. В основном применяется в цепях с входным напряжением 50-60Гц и не более 660В.

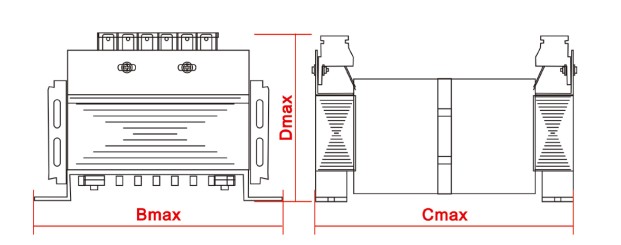

Габаритные и установочные размеры

Основное преимущество

Трансформатор управления станком JBK5 прошел длительные рыночные испытания и был оценен клиентами как профессиональный, надежный и безопасный. Это связано не с маркетинговой тактикой, а с тем, что наша фабрика в Ибалин ввела гораздо более строгие требования, чем отраслевые стандарты.

Наша продукция устанавливает высокие стандарты надежности, безопасности, защиты от помех и долговечности. По сравнению с теми продуктами, которые похожи только внешне, но при этом жертвуют материалами и мастерством изготовления, они особенно выделяются.

Ключом к определению возможности использования трансформатора управления машиной JBK5 в течение десяти и более лет является срок службы системы изоляции: наш завод настаивает на использовании проводов с бескислородной медной эмалью класса Т2 с чистотой 99,95%.

Во многих недорогих заменителях, представленных на рынке, используются алюминиевые провода с медным покрытием или провода из переработанной меди, которые имеют более высокое удельное сопротивление, меньшую стойкость к окислению и усталости, а также выделяют больше тепла во время длительной эксплуатации, что делает их потенциальными точками внутреннего старения.

После намотки катушки поступают в резервуар для вакуумной пропитки под давлением (VPI). В вакуумной среде используется краска на основе эпоксидной смолы класса H (180°C), не содержащая растворителей, для тщательной пропитки и высокотемпературного отверждения.

Этот процесс превращает катушки в влагонепроницаемое, пыленепроницаемое и виброустойчивое целое, способное противостоять масляному туману и эрозии от влаги, обычно встречающейся в станкостроительных мастерских. Во многих недорогих процессах используется только обычная капельная пропитка или вообще нет пропитки, а змеевики неплотные и легко подвергаются воздействию окружающей среды.

Между первичной (подключенной к электросети) и вторичной (подключенной к аппаратуре управления) обмотками наши инженеры установили двойной барьер.

Во-первых, имеется улучшенная изоляция в соответствии с международными стандартами безопасности (например, использование трехслойной композитной изоляционной бумаги DMD), гарантирующая отсутствие утечки высокого напряжения на сторону низкого напряжения.

Кроме того, Yibaling также добавляет полный экранирующий слой из медной фольги или медных полос и обеспечивает надежное одноточечное заземление.

Основанный на вышеупомянутых прочных материалах и дизайне, этот продукт предназначен для решения задач реальных мастерских:

Он может длительное время выдерживать колебания температуры, механические вибрации, а также среду с металлической пылью и масляным туманом.

Повышение температуры трансформатора управления станком JBK5 строго контролируется в пределах, допускаемых изоляцией класса B, что гарантирует, что температура в горячей точке не ускорит старение изоляции.

Как выбрать модель трансформатора управления станком JBK5?

1. Уточнение основных электрических параметров.

Перечислите все питаемое оборудование: модули ПЛК, источник питания управления сервоприводом, катушки реле, контакторы, индикаторные лампы, защитные шторки, осветительные лампы и т. д.

Сложите значения ВА всех подключенных нагрузок. Обязательно умножьте значение на коэффициент безопасности (обычно от 1,2 до 1,5), чтобы учесть переходные скачки напряжения, будущее увеличение мощности и собственные потери трансформатора. Окончательное значение — это минимальная номинальная мощность требуемого трансформатора (например, 500 ВА, 1 кВА, 2 кВА).

2. Оцените ключевые показатели

Ключевые вопросы: Использует ли ваша машина большое количество преобразователей частоты и сервоприводов? Подвергались ли когда-либо вмешательствам в систему управления и вызывали ли они ложные срабатывания сигнализации?

Решение: Если ответ «Да», то вам необходимо выбрать модель трансформатора управления станком JBK5 с «Щитом Фарадея» (экранирующим слоем). Этот экранирующий слой может эффективно блокировать высокочастотный синфазный шум и имеет решающее значение для обеспечения стабильности системы числового программного управления.

Ключевые вопросы: Где будет установлен трансформатор? Электрический шкаф чистый и сухой? Есть ли масляный туман, брызги охлаждающей жидкости или металлическая пыль?

Решение:

Стандартная среда: выберите степень защиты IP00 или IP20 (без корпуса или обычная защита).

Наличие пыли, небольшого количества масляного тумана: необходимо выбрать трансформатор управления станком JBK5 полностью закрытого корпуса со степенью защиты не ниже IP44.

3. Определите, существует ли особая конфигурация

Специальные требования: нужны ли вам несколько независимых выходов, специальные отводы входного напряжения (например, для адаптации к 380 В/400 В/415 В) или специальные клеммные колодки? Обязательно четко укажите это в процессе отбора.
