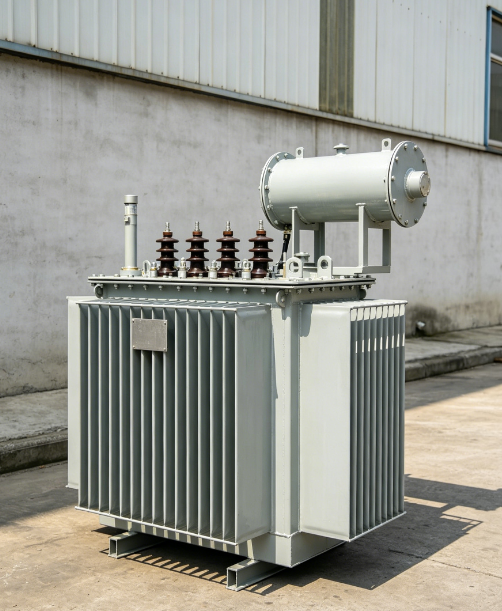

Что такое масляный распределительный трансформатор S11 и почему это важно?

Масляный распределительный трансформатор S11 представляет собой трехфазный полностью герметичный распределительный трансформатор, предназначенный для надежного и эффективного понижающего преобразования электроэнергии в промышленных, коммерческих и жилых помещениях.

Его задача проста: взять из сети электроэнергию среднего напряжения — обычно 10 или 11 кВ — и понизить ее до уровня низкого напряжения, который фактически используют фабрики, здания и сообщества, обычно 380 В или 400 В.

Но S11 — это не просто трансформер. Это представляет собой значительное повышение эффективности по сравнению с более ранними моделями, такими как S9. Потери без нагрузки сокращаются на 20–45%, а ток холостого хода снижается на 60–80%, что напрямую приводит к снижению счетов за электроэнергию и уменьшению нагрузки на сеть.

Почему это имеет значение?

Потому что трансформаторы работают 24/7, 365 дней в году. Трансформатор, который тратит меньше энергии на холостом ходу, экономит деньги каждый день, год за годом. Для коммунального предприятия, промышленного предприятия или крупного коммерческого здания совокупная экономия значительна.

Короче говоря: S11 окупается в течение всего срока службы только за счет меньших потерь.

КакМасляный трансформатор S11Работает?

Принцип работы тот же, что и у любого трансформатора — электромагнитная индукция — но S11 имеет несколько конструктивных улучшений, которые повышают эффективность и надежность.

Шаг 1 — Ядро

Сердечник изготовлен из высококачественной холоднокатаной текстурированной кремнистой стали, нарезанной с шагом 45° внахлестку на точных немецких линиях резки GEORG. Сердечник имеет многоступенчатое поперечное сечение, что снижает как магнитострикционный шум, так и энергопотребление.

Шаг 2 — Обмотки

Обмотка высокого напряжения представляет собой цилиндрическую послойную намотку. Обмотка низкого напряжения может быть цилиндрической или фольгированной. Такая конструкция равномерно распределяет силу тока, повышает устойчивость к короткому замыканию и рационализирует магнитный путь.

Шаг 3 — Изоляция

Трансформатор использует изоляцию класса А с масляно-бумажной системой. Пространство между катушками высокого и низкого напряжения разделено картонными втулками и небольшими масляными перегородками. Вся сборка подвергается вакуумной сушке для удаления влаги перед заливкой масла.

Шаг 4 — Герметичный масляный бак

Вместо традиционного расширительного бака в S11 используется масляный бак из гофрированной стали. Гофры расширяются и сжимаются при изменении температуры масла, компенсируя изменение объема. Это означает, что масло постоянно изолировано от воздуха, что предотвращает попадание влаги и замедляет окисление масла.

Шаг 5 — Охлаждение

Охлаждение ОНАН — Масло Натуральное Воздушное Натуральное. Никаких вентиляторов, никаких насосов, никаких дополнительных движущихся частей. Трансформатор использует естественную конвекцию через гофрированные стенки резервуара для рассеивания тепла.

Результат: трансформатор, который работает эффективно, остается герметичным и год за годом требует минимального обслуживания.

Распространенные типы и номиналы трансформаторов S11

Серия S11 охватывает широкий диапазон мощностей, обычно от 30 кВА до 2500 кВА, со стандартными первичными напряжениями 6 кВ, 10 кВ и 11 кВ и вторичным напряжением 0,4 кВ.

Стандартный диапазон производительности:

Группы подключения:

Dyn11 — рекомендуется для большинства применений, лучшее подавление гармоник

Yyn0 — стандартная альтернатива для более простых нагрузок

Метод охлаждения:

ONAN — нет принудительного охлаждения, нет необходимости в дополнительном питании

Материалы обмотки:

Медь — стандарт для лучшей проводимости и увеличения срока службы

Алюминий — доступен для экономичных применений.

ПочемуМасляные трансформаторы S11Иметь значение?

Потому что трансформатор, который тратит меньше энергии и служит дольше, — это трансформатор, который экономит деньги.

Вот что делает S11 предпочтительным выбором для торговых сетей:

1. Низкая потеря нагрузки

Сердечник со ступенчатым притиром и высококачественная кремниевая сталь снижают потери нагрузки на 20–45 % по сравнению с серией S9. Для трансформатора, работающего круглосуточно и без выходных, это реальная и измеримая экономия.

2. Низкий ток холостого хода

Ток холостого хода снижается на 60-80%, что повышает коэффициент мощности и снижает потери на входе.

3. Полностью герметичная конструкция.

Гофрированный бак полностью герметичен — ни сапуна, ни расширителя. Масло не контактирует с воздухом, а это означает, что изоляционное масло стареет медленнее, сохраняя свою диэлектрическую прочность на протяжении всего срока службы трансформатора.

4. Низкий уровень шума

Уровень шума снижен на 7–10 дБ по сравнению с более ранними моделями. Это делает S11 подходящим для установки вблизи жилых районов, больниц и офисов, где чувствительность к шуму является проблемой.

5. Сила короткого замыкания

Комбинация обмотки из фольги (там, где она используется), надежного зажима и изоляции, высушенной в вакууме, обеспечивает S11 хорошую устойчивость к короткому замыканию. Он может выдерживать токи повреждения без деформации обмотки.

6. Долгая жизнь

Поскольку масло изолировано от воздуха и влаги, система изоляции трансформатора разрушается гораздо медленнее. S11 рассчитан на 20–30 лет службы с минимальным обслуживанием.

7. Низкие эксплуатационные расходы.

Никакого отбора проб масла, никакой доливки, никакого обслуживания расширительного бака. Полностью герметичная конструкция означает, что текущее обслуживание в основном ограничивается внешней очисткой и периодической проверкой втулок и клемм.

Выбор правильного трансформатора S11

Выбор трансформатора S11 требует соответствия мощности, напряжения и условий окружающей среды вашему приложению.

Шаг 1 — Определите свою нагрузку

Сложите потребляемую мощность всего оборудования, которое будет подключено. Применяйте запас прочности — обычно 20–30 % для будущего расширения.

Стандартные номиналы S11: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 кВА. Шаг 2. Укажите первичное и вторичное напряжения.

Шаг 3 — Выберите группу подключения

Dyn11 — рекомендуется для большинства приложений. Соединение высокого напряжения по схеме «треугольник» обеспечивает путь для гармонических токов и повышает устойчивость к короткому замыканию.

Yyn0 — проще, но менее подходит для несбалансированных нагрузок.

Шаг 4 — Проверьте среду установки

Шаг 5 — Подтвердите материал намотки

Медь — более длительный срок службы, лучшая проводимость, рекомендуется для ответственных применений.

Алюминий — меньшая первоначальная стоимость, но требует большего сечения при тех же потерях.

Шаг 6 — Рассмотрите защитные аксессуары

Для трансформаторов мощностью выше 800 кВА в стандартную комплектацию входят газовые реле и устройства сброса давления. Для критически важных приложений рассмотрите возможность использования монитора температуры с контактами удаленной сигнализации.

Заключительные мысли

Масляный распределительный трансформатор S11 — не самая новая и яркая модель на рынке. По эффективности его заменили конструкции из S13, S20 и неаморфных сплавов.

Но он остается проверенной, надежной и экономически эффективной рабочей лошадкой для миллионов установок по всему миру. Он обеспечивает значительное повышение эффективности по сравнению с более старыми моделями S9 и S10 благодаря полностью герметичной конструкции, которая продлевает срок службы масла и сводит к минимуму техническое обслуживание.

Если вы модернизируете старый трансформатор, заменяете вышедший из строя блок или строите новую распределительную сеть, где важны бюджет и надежность, S11 по-прежнему остается надежным и разумным выбором. Он не имеет самых низких потерь среди всех когда-либо созданных трансформаторов. Но у него самые низкие потери среди всех трансформаторов, что соответствует реалистичному бюджету для многих проектов.
