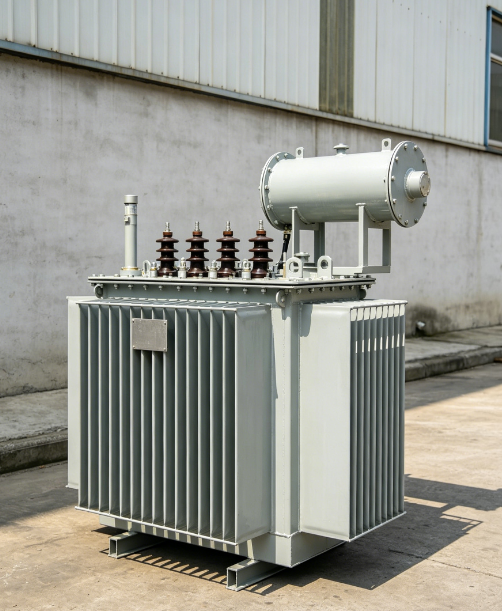

Что такое масляный распределительный трансформатор S13?

Трансформатор S13 — это трехфазный масляный распределительный трансформатор, обычно используемый в распределительных системах 10 кВ/0,4 кВ. Его основная функция проста: перейти от высоковольтной электроэнергии к низковольтной для использования на заводах, в жилых комплексах и торговых центрах.

Однако он отличается от более ранних моделей S11 и S9 — он более энергоэффективен.

Эта «энергоэффективность» зависит не от «эко-режима», а от модернизации физической конструкции:

В качестве железного сердечника используются холоднокатаные листы кремнистой ориентированной стали более высокого качества.

Применяется полностью скошенный процесс укладки внахлест для более гладкой магнитной цепи.

Его потери на холостом ходу в среднем на 20-30% ниже, чем у масляных распределительных трансформаторов S11.

Короче говоря, при включенном питании 24 часа в сутки S13 сам по себе потребляет гораздо меньше энергии.

ПочемуМасляный распределительный трансформатор S13«Прибыль от сбережений»?

Потери трансформатора делятся на две основные категории:

Потери без нагрузки (потери в сердечнике): происходят, пока трансформатор находится под напряжением, независимо от нагрузки, поскольку железный сердечник потребляет энергию. Это «фиксированная стоимость».

Потери нагрузки (потери меди): возникают из-за тепла, когда ток проходит через обмотки под нагрузкой. Потери увеличиваются при увеличении нагрузки.

S13 оптимизирует оба типа потерь.

Пример

Для трансформатора 500 кВА:

Масляный распределительный трансформатор S11: потери на холостом ходу ~960 Вт.

Масляный распределительный трансформатор S13: потери холостого хода ~680 Вт.

Разница: 280 Вт

Это может показаться незначительным, но давайте посчитаем: 280 Вт × 24 часа × 365 дней = примерно 2452,8 кВтч в год.

При цене промышленной электроэнергии 0,8 юаня/кВтч это экономит почти 1962,24 юаня в год. При сроке службы трансформатора 20-30 лет экономия складывается существенно.

Это не просто «небольшая экономия» — ее достаточно, чтобы профинансировать небольшой трансформатор на протяжении всего срока его службы.

Где находитсяМасляный распределительный трансформатор S13Подходит для использования?

Технические характеристики: никаких необычных технологий, просто отличная производительность.

Масляный распределительный трансформатор S13 не является каким-то «передовым» продуктом. Его преимущества заключаются в более качественных материалах и надежном качестве изготовления:

Железный сердечник — холоднокатаная ориентированная кремниевая сталь с высокой проницаемостью, сложенная с полностью скошенными соединениями внахлестку. Низкое магнитное сопротивление, низкие потери на вихревые токи.

Обмотки – стандартная чистая медь (или алюминий высокой чистоты по запросу). Утепление слоев выполнено аккуратно — никаких недочетов.

Изоляционное масло – Трансформаторное масло хорошего качества. Прежде чем он покинет завод, мы проверяем его на диэлектрическую прочность, содержание влаги и диэлектрические потери.

Бак – гофрированные или ребристые радиаторы, полностью герметичные и сварные. Устойчив к утечкам и коррозии.

Опциональная полностью герметичная конструкция – изолирует масло от воздуха. Замедляет старение, сокращает расходы на обслуживание.

Это не «достаточно хороший» продукт. Он рассчитан на непрерывную работу в течение многих лет.

Основные моменты, которые следует учитывать при выборе

Мощность (кВА). Сложите всю мощность нагрузки, затем оставьте запас прочности 30–50%. Не обрезайте его слишком туго.

Медь против алюминия. Медь стоит дороже. Алюминий стоит дешевле. Если ваше оборудование работает днем ​​и ночью, выбирайте медь.

Полностью герметичный резервуар по сравнению с резервуаром для консерватора: полностью герметичный для необслуживаемого использования на открытом воздухе и без присмотра; Расширительные баки позволяют наблюдать за уровнем масла для регулярных проверок.

Класс энергоэффективности: S13 соответствует действующему основному классу энергоэффективности 1 в соответствии с новыми национальными стандартами. Для еще более низких потерь рассмотрите трансформаторы из S20 или из аморфного сплава (более высокая стоимость).

Среда установки

Масляные трансформаторы прекрасно работают на открытом воздухе. Просто позаботьтесь о трех вещах: гидроизоляции, защите от кражи и вентиляции. Не стоит просто выбрасывать их и забывать о них.

Пример из реальной жизни

На текстильной фабрике было два устаревших трансформатора S9 мощностью 800 кВА, которые проработали более десяти лет. Объем производства не сильно изменился, но их счета за электроэнергию продолжали расти с каждым годом.

Они подсчитали: переход на трансформаторы S13 мощностью 800 кВА позволит сократить потери нагрузки примерно с 1800 Вт (S9) до примерно 800 Вт (S13). Это почти 8760 кВтч, сэкономленных в год — только за счет простаивающих трансформаторов.

Директор завода выразился просто: "После установки новых трансформаторов счетчики электроэнергии крутятся медленнее. Цифры говорят сами за себя".
