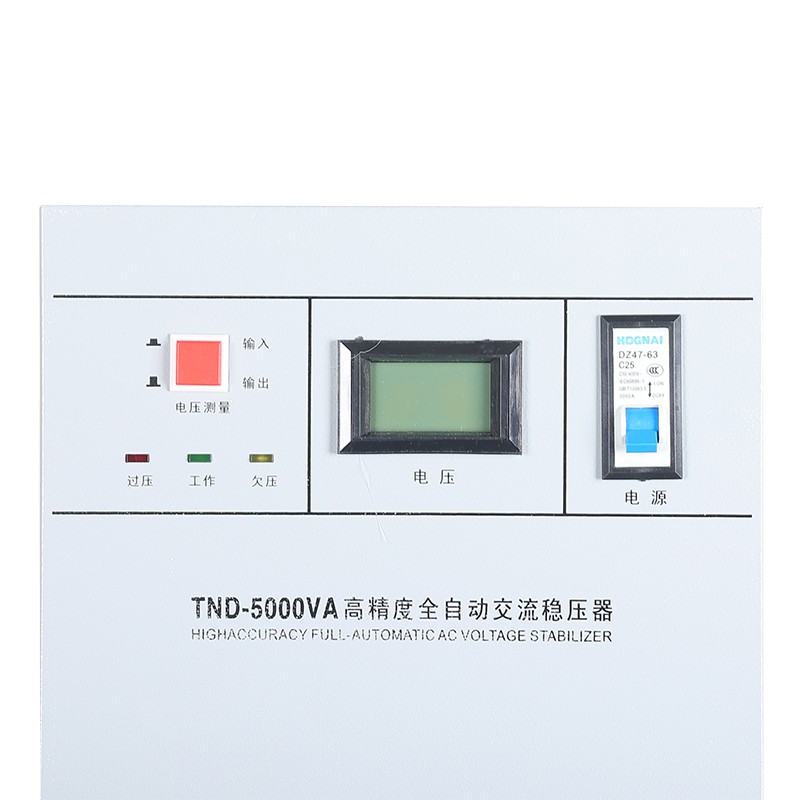

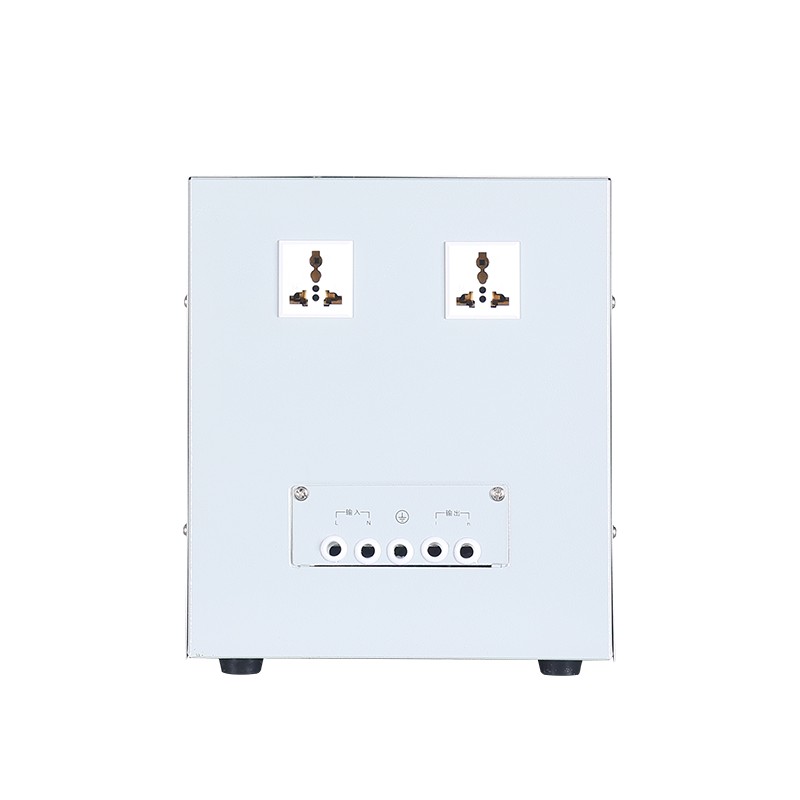

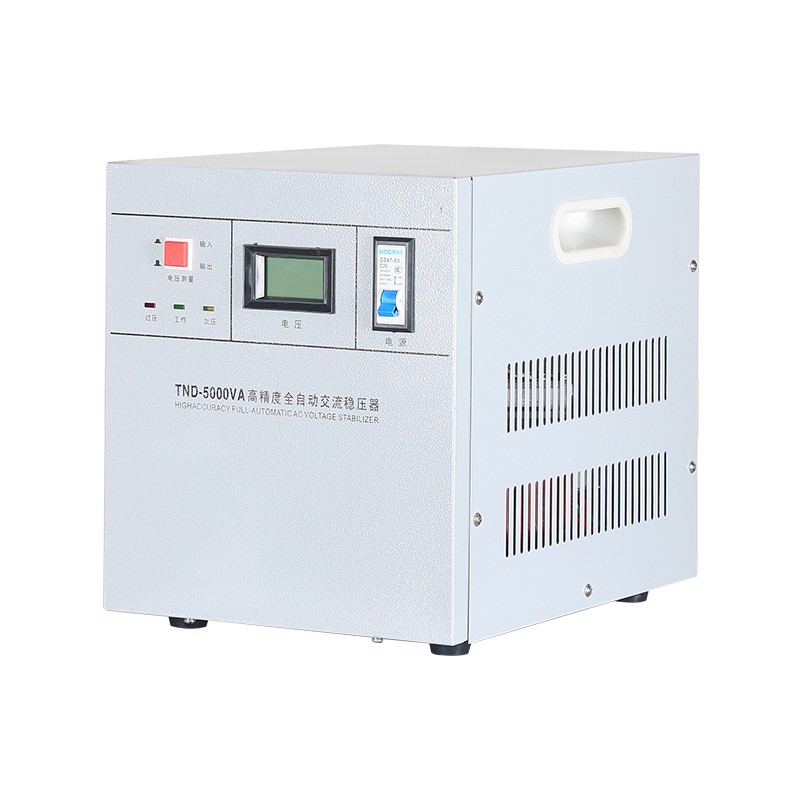

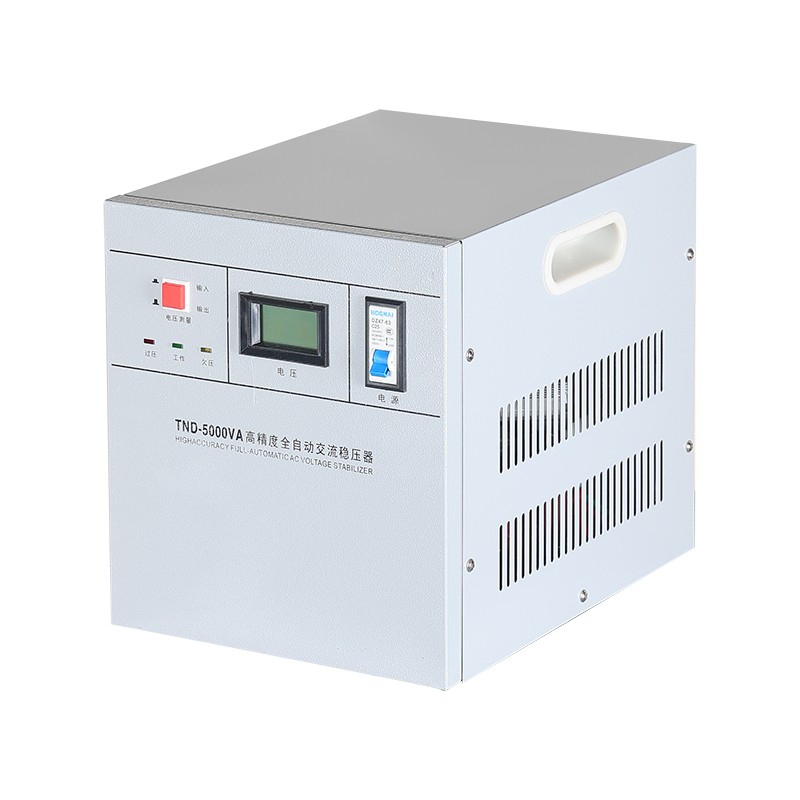

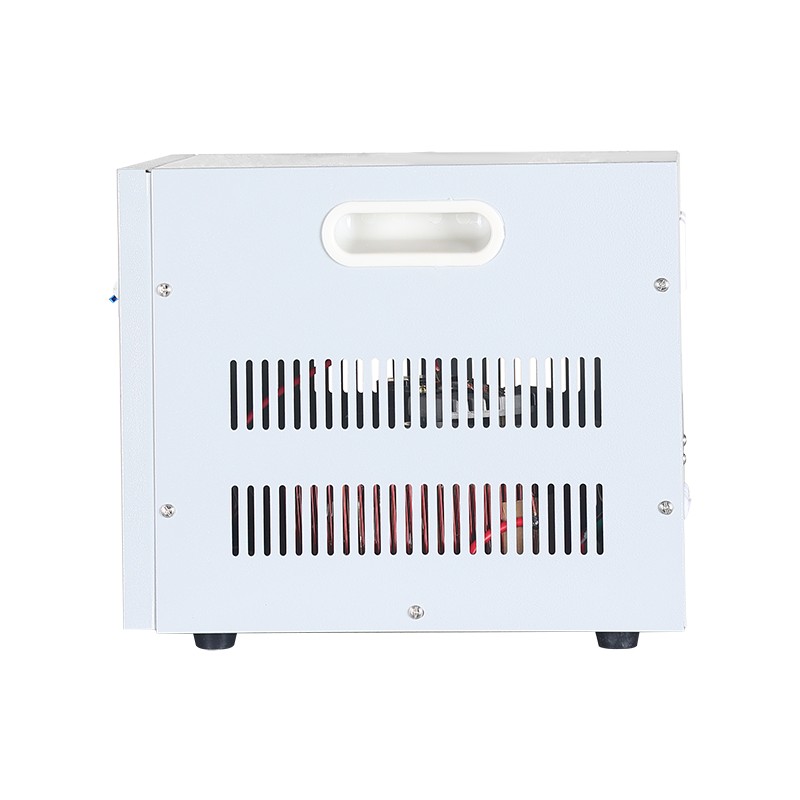

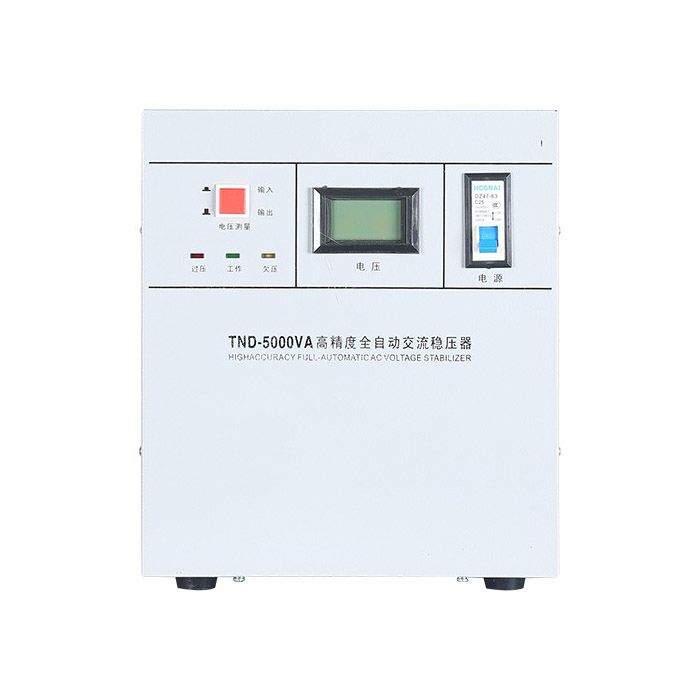

TND Полностью автоматический стабилизатор напряжения переменного тока

Полностью автоматический стабилизатор переменного напряжения TND является одним из инновационных продуктов серии SVC источников питания, стабилизирующих переменное напряжение. Это новый тип высокоточного полностью автоматического стабилизатора напряжения переменного тока, спроектированный и разработанный нашей компанией Zhejiang Yibaling Power Equipment Co., Ltd. с использованием тайваньских технологий и с учетом фактической ситуации с китайским электроснабжением.
Этот стабилизатор напряжения представляет собой классический и надежный однофазный полностью автоматический стабилизатор напряжения переменного тока. Он специально разработан для офисных, коммерческих, лабораторных и легких промышленных помещений, где предъявляются стабильные требования к качеству электропитания. В нем используется проверенный автотрансформатор кольцевого типа и технология регулировки угольной щетки с сервоприводом. Обнаруживая входное напряжение в режиме реального времени, он интеллектуально управляет плавным движением угольной щетки на кольцевом трансформаторе для достижения непрерывной и бесступенчатой ​​коррекции выходного напряжения.

Основной параметр

Основной материал

Основные характеристики полностью автоматического стабилизатора переменного напряжения TND основаны на строгом выборе материалов и компонентов для достижения четырех ключевых целей: эффективность, срок службы, скорость срабатывания и безопасность. Каждый выбор напрямую решает важную инженерную проблему.

1. Основной компонент

В железном сердечнике используются холоднокатаные листы из ориентированной кремниевой стали с высокой магнитной проницаемостью и низкими потерями в железе (например, 30Q130). Технология ламинирования максимизирует эффективность магнитной проводимости, сводит к минимуму потери холостого хода и выделение тепла. В обмотке полностью автоматического стабилизатора переменного напряжения TND используется лента из чистой меди чистотой ≥ 99,95 %, что обеспечивает низкое сопротивление и высокую допустимую нагрузку по току.

2. Критический регулирующий компонент

То есть в угольных щетках используются специальные графитовые композиционные материалы, содержащие серебро или медь. В этом материале достигается наилучший баланс между износостойкостью, самосмазкой и проводимостью, обеспечивая низкое контактное сопротивление и минимальное искрообразование во время миллионов плавных скользящих движений по кольцеобразной обмотке, что имеет решающее значение для ее безремонтной работы в течение нескольких лет.

3. Точные трансформаторы напряжения/тока.

Эта часть служит мозгом системы управления. В блоке отбора проб используются трансформаторы напряжения/тока с уровнем точности 0,5 или выше, что обеспечивает обнаружение сети в реальном времени с погрешностью на уровне милливольт.
Вычислительное ядро ​​использует микроконтроллеры (MCU) промышленного уровня для высокоскоростной обработки данных и выдачи инструкций.
У исполнительных терминалов есть два технических пути: те, кто гонится за экономичностью и высокой перегрузочной способностью, выберут магнитные удерживающие реле большой мощности; в то время как те, кто стремится к максимальной скорости (время отклика может достигать миллисекунд), тишине и сверхдлительному сроку службы (без механического износа), должны выбирать бесконтактные твердотельные реле (SSR), которые обеспечивают бесшумное, безискровое электронное переключение через тиристоры.

4. Общая структура

Корпус полностью автоматического стабилизатора переменного напряжения ТНД изготовлен из высококачественных холоднокатаных стальных пластин толщиной ≥ 1,2 мм, покрытых фосфатированием и порошковой краской, обеспечивающей электромагнитное экранирование и механическую защиту.
Все большие токовые каналы внутри соединены лужеными или посеребренными медными полосками Т2, чтобы минимизировать импеданс пути и выделение тепла. На переднем конце защитной защиты интегрирована многоуровневая сеть поглощения перенапряжений, состоящая из варисторов (MOV) и газоразрядных трубок для защиты от ударов молнии и пиковых перенапряжений в сети.
Таким образом, качественный стабилизатор напряжения ТНД по сути представляет собой системную интеграцию материалов с высокой магнитной проводимостью, износостойких проводящих материалов, прецизионных полупроводниковых приборов и стабильных конструкционных материалов.

Информация о продукте

Часто задаваемые вопросы

Вопрос: В чем разница между стабилизатором, трансформатором и ИБП (источником бесперебойного питания)?
Ответ: Основные функции этих трех различны:
Трансформатор: в основном используется для изменения уровня напряжения (например, с 380 В на 220 В), но не стабилизирует автоматически колебания напряжения.
Стабилизатор: его основная функция — автоматическая стабилизация колебаний напряжения и поддержание выходного напряжения на заданном значении (например, 220 В). Он не меняет уровни напряжения (если он специально не разработан) и не обеспечивает резервные батареи.
ИБП: Его основная функция — обеспечение бесперебойного электропитания (в случае отключения электроэнергии он питается от аккумуляторного инвертора), обычно он также имеет стабилизирующую функцию, но мощность и срок службы батареи ограничены, а его стоимость значительно выше, чем у стабилизатора.

Вопрос: Как выбрать подходящую мощность для полностью автоматического стабилизатора переменного напряжения TND?
Ответ: Ключевые шаги:
Рассчитайте общую мощность: перечислите все устройства, которые будут подключены к полностью автоматическому стабилизатору переменного напряжения TND, и сложите их номинальную мощность (в единицах ватт Вт или киловольт-ампер кВА).
Примечание. Пусковая мощность индуктивных нагрузок (например, двигателей, компрессоров) может в 3–7 раз превышать номинальное значение, поэтому ее необходимо рассчитывать на основе пусковой мощности.
Учитывайте запас прочности: умножьте общую мощность на коэффициент безопасности (рекомендуется 1,2–1,5), чтобы получить минимальную мощность требуемого стабилизатора напряжения. Например: Если общая нагрузка составляет 8 кВА, то следует выбрать стабилизатор напряжения не менее 10 кВА.
Подтвердите напряжение: убедитесь, что диапазон входного напряжения полностью автоматического стабилизатора переменного напряжения TND может покрывать колебания местной электросети (например, 170–250 В), а выходное напряжение соответствует требованиям оборудования (например, 220 В).
