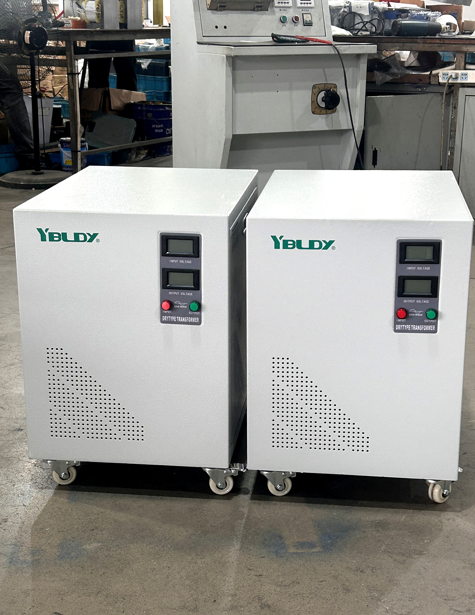

Что такое силовой трансформатор SG и зачем он вам нужен?
АнСиловой трансформатор СГпредставляет собой трехфазный изолирующий трансформатор сухого типа — устройство, которое повышает или понижает напряжение, изолирует ваше оборудование от сети и попутно очищает электроэнергию.
Звучит технично. Но вот что это на самом деле означает: если вы когда-либо покупали какое-либо оборудование из-за границы и обнаруживали, что оно работает от напряжения 220 В, тогда как в вашем магазине 380 В, вы уже знаете проблему. Трансформатор SG - это решение.
Он находится между источником питания и вашим оборудованием. Он преобразует напряжение в то, что действительно нужно вашей машине, и блокирует скачки напряжения, гармоники и шум земли от достижения вашего дорогого оборудования.
Говоря простым языком: это позволяет иностранному оборудованию чувствовать себя как дома в вашей электросети.
Как это работает
Принцип прост: электромагнитная индукция. Первичная и вторичная обмотки, отсутствие прямого электрического соединения, передача энергии посредством магнитного поля.
Но у трансформатора SG есть несколько конструктивных особенностей, которые делают его более подходящим для реальных промышленных условий:
Сердечник изготовлен из холоднокатаных листов кремнистой стали, уложенных внахлест. Это снижает потери энергии и обеспечивает охлаждение трансформатора.
В обмотках используется медь высокой чистоты с изоляцией класса H (температурный диапазон 180°C). Это означает, что он может выдерживать постоянные тяжелые нагрузки без необходимости приготовления пищи.
Конструкция сухая — нет масла, нет протечек, нет пожароопасности. Вы можете установить его в помещении, в шкафах управления или рядом с оборудованием, которое он питает.
Дополнительные опции включают электростатическое экранирование (снижает электрический шум), принудительное воздушное охлаждение (для более высокой производительности) и защитные кожухи (для пыльных или влажных помещений).
Результат: трансформатор, который работает тихо, тратит мало энергии и не требует особого ухода.
Общие номиналы и конфигурации
Трансформаторы SG доступны от 300 ВА до 3000 кВА. Это охватывает все: от небольшой панели управления до целого завода.
Типичные комбинации напряжений:
| Вход | Выход | Для чего это нужно |
| 380В | 220В | Работа импортного оборудования с номинальным напряжением 220 В от источника питания 380 В. |
| 380В | 200В | Японские машины — они часто работают от 200В. |
| 380В | 110 В | Цепи управления, освещение или старое оборудование США |
| 380В | 380 В (1:1) | Только изоляция — очистка грязного питания без изменения напряжения |
Трансформатор также может быть оснащен несколькими отводами на первичной стороне, поэтому вы можете регулировать изменения напряжения в сети, не заменяя весь блок. Входное и выходное напряжение, группа соединений (Dyn11, Yyn0 и т. д.), а также наличие корпуса — все это можно настроить в соответствии с вашими конкретными настройками.
ПочемуСиловые трансформаторы SGСтоят инвестиций
1. Преобразование напряжения без компромиссов
Это очевидно. Трансформатор SG принимает любое напряжение, которое у вас есть, и превращает его в любое напряжение, необходимое вашему оборудованию. Никаких компромиссов, никаких обходных путей.
2. Электрическая изоляция
Поскольку первичная и вторичная обмотки полностью разделены, трансформатор блокирует попадание скачков напряжения, гармоник и замыканий на землю на ваше оборудование. Речь идет не только о защите — речь идет о продлении срока службы вашего оборудования.
3. Снижение шума
Промышленные помещения полны электрических шумов: частотно-регулируемые приводы, контакторы, импульсные источники питания перекачивают мусор обратно в линию. Трансформатор SG отфильтровывает большую часть этого шума, прежде чем он достигнет чувствительной электроники.
4. Нет масла, нет утечек, нет риска возгорания.
Конструкция сухого типа означает отсутствие масла для проверки, долива масла и утечки масла по всему заводскому цеху. Вы можете установить его в помещении, в шкафах управления или в любом месте, где масло может быть проблемой.
5. Длительный срок службы
Благодаря отсутствию движущихся частей и минимальному обслуживанию хорошо построенный трансформатор SG может легко пережить оборудование, которое он питает. Изоляция класса H рассчитана на температуру 180°C, поэтому не выходит из строя при нормальных условиях эксплуатации.
6. Настраиваемый
Вам нужно определенное напряжение? Хотите другую группу подключений? Нужен корпус IP54 для пыльной среды? Трансформатор SG может быть изготовлен в соответствии с вашими требованиями.
ГдеСиловые трансформаторы SGИспользуются
Серия SG встречается во многих местах, не только на фабриках:
Приложение |
Почему это используется |
Импортное оборудование |
Преобразует местное напряжение питания в то, что необходимо машине. |
Прецизионное оборудование |
Станки с ЧПУ, лазерные резаки, сверла для печатных плат — им нужно чистое и стабильное питание. |
Медицинское оборудование |
Изоляция защищает как оборудование, так и пациента. |
Строительные системы |
Освещение, лифты, вентиляция и кондиционирование в высотных зданиях и аэропортах. |
Промышленная автоматизация |
ПЛК, приводы и системы управления — они чувствительны к качеству электроэнергии |
Возобновляемая энергия |
Солнечные и ветровые системы часто требуют преобразования и изоляции напряжения. |
Трансформатор СГ — не самый яркий компонент ни в одной из этих систем. Но попробуйте запустить их без него, и вы узнаете довольно быстро.
Как выбрать правильный
Шаг 1 — Определите свою нагрузку
Сложите потребляемую мощность всего, что будет питать трансформатор. Учитывайте пусковые токи двигателей и компрессоров — они могут потреблять в три-пять раз больше рабочего тока. Примените запас прочности в размере 20–30 % для будущего расширения.
Стандартные номиналы SG начинаются с 300 ВА и далее увеличиваются.
Шаг 2 — Проверьте напряжение
| Что проверить | Почему |
| Входное напряжение | Что на самом деле предлагает ваш сайт? 380В? 400В? 415В? |
| Выходное напряжение | Какое напряжение действительно необходимо вашему оборудованию? |
| Частота | 50 Гц или 60 Гц? Большинство трансформаторов SG справляются с обеими задачами. |
Шаг 3 — Учитывайте окружающую среду
| Состояние | Что делать |
| В помещении чисто | Открытая рама или корпус IP20 подходят. |
| Пыльно или сыро | IP54 или выше, с герметичными клеммами |
| Высокая температура | Проверьте снижение номинальных характеристик — стандартные номинальные значения рассчитаны при температуре окружающей среды 40°C. |
| Большая высота | На высоте выше 1000 м мощность необходимо снизить. |
Шаг 4 — Определитесь с дополнительными услугами
Электростатический экран — стоит добавить, если поблизости есть частотно-регулируемые приводы или чувствительная электроника.
Ответвители — полезно, если напряжение вашего питания имеет тенденцию колебаться.
Корпус — защищает от пыли, влаги и случайного контакта.
Несколько вещей, которые следует иметь в виду
Это не стабилизатор напряжения. Трансформатор СГ меняет напряжение, но не регулирует его. Если ваше входное напряжение колеблется вверх и вниз, выходное напряжение колеблется вместе с ним. Для нестабильных решеток используйте стабилизатор.
Это не ИБП. Когда электричество отключается, вместе с ним гаснет и трансформатор. В нем нет батарей.
Он создан, чтобы служить долго. Трансформатор SG не имеет движущихся частей и рассчитан на десятилетия непрерывной работы. Безмасляная конструкция означает минимальное обслуживание — просто держите его в чистоте и время от времени проверяйте соединения.
Заключительные мысли
Силовой трансформатор СГ не представляет собой ничего необычного. У него нет сенсорного экрана или беспроводного соединения. Он не попадает в заголовки газет и не получает наград за дизайн.
Но он делает кое-что важное: заставляет ваше оборудование работать от вашей энергии.
Если вы используете импортные машины, трансформатор SG стоит между ними и местной сетью. Он преобразует напряжение, устраняет шум и изолирует нагрузку от скачков напряжения, которые в противном случае сократили бы ее срок службы.
Это не звезда шоу. Именно сцена делает шоу возможным.
