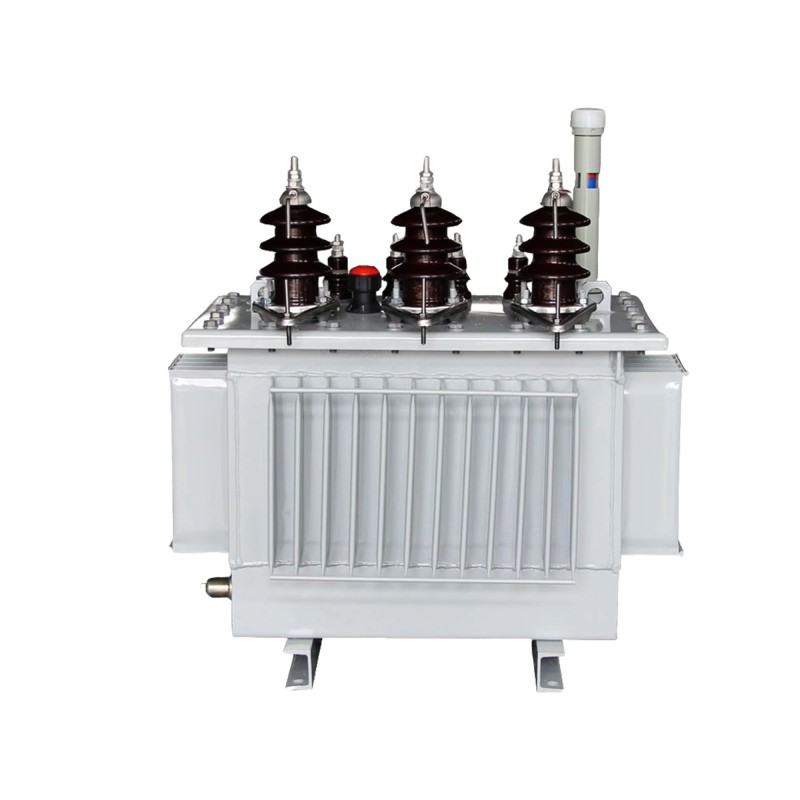

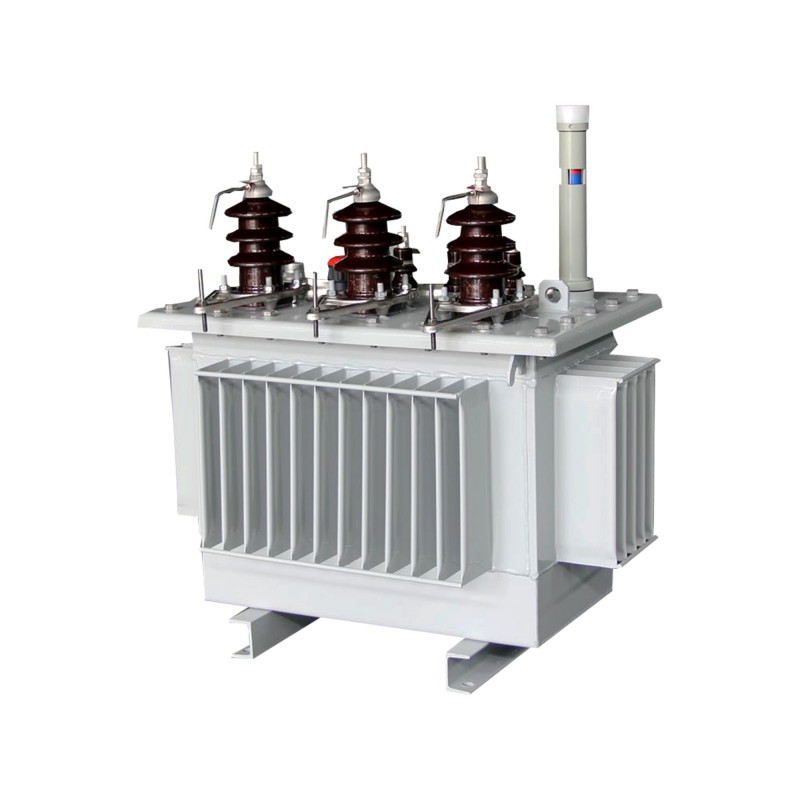

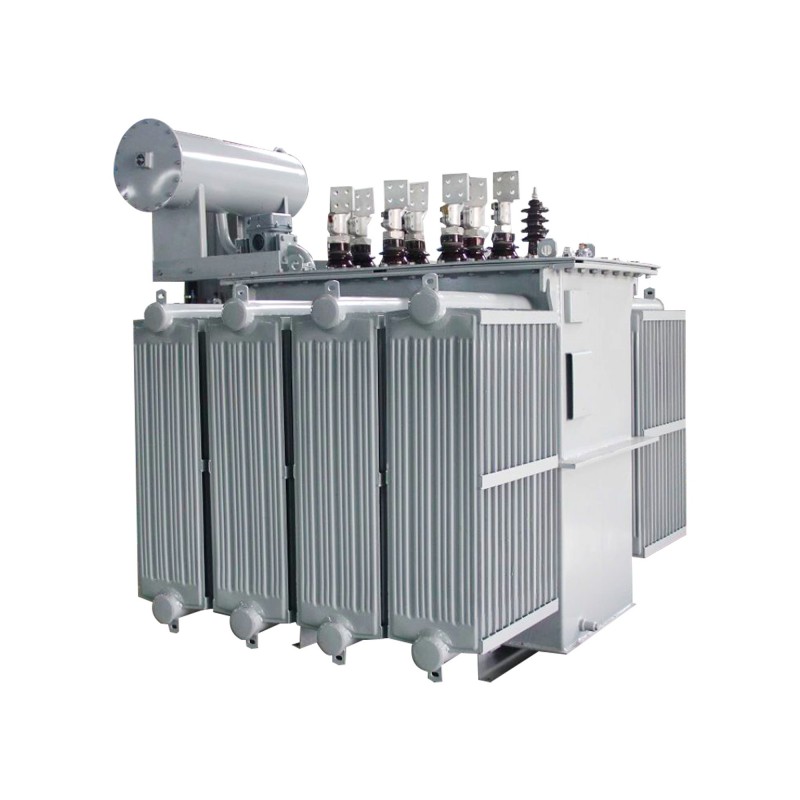

Масляный распределительный трансформатор S13

Масляный распределительный трансформатор S13 представляет собой трехфазный масляный распределительный трансформатор производства завода Yibaling.

Это трехфазное силовое оборудование, в котором удалось добиться существенного повышения производительности на основе традиционной надежной конструкции.

Основные преимущества отражены в двух целевых улучшениях:

Корпус масляного распределительного трансформатора S13 имеет новую изоляционную структуру и конструкцию механического усиления.

Например, за счет улучшения системы сжатия обмоток, использования высокопрочных изоляционных прокладок и применения лучшего метода фиксации подводящих проводов это значительно повышает стабильность масляного распределительного трансформатора мощности S13 при воздействии внезапных токов короткого замыкания, тем самым снижая риск неисправностей и обеспечивая устойчивость работы электросети.

Сердечник масляного распределительного трансформатора S13 изготовлен из листов высококачественной холоднокатаной ориентированной кремниевой стали с высокой магнитной проницаемостью и низкими потерями (например, 30ZH120 или аналогичных материалов) и собран с использованием процесса ступенчатого соединения с полным коническим соединением.

Эта комбинация сводит к минимуму магнитное сопротивление и потери на вихревые токи в железном сердечнике, что приводит к значительному снижению потерь на холостом ходу (Po) и потерь на нагрузке (Pk) трансформатора.

Профиль компании

Рабочее состояние

1. Высота

Стандартная конструкция масляного распределительного трансформатора S13 применима для территорий с высотой над уровнем моря не более 1000 метров. Когда высота места установки превышает этот предел, из-за разреженного воздуха эффективность рассеивания тепла снизится, а прочность внешней изоляции уменьшится.

В этом случае емкость должна быть уменьшена в соответствии с национальными стандартами использования, а также может потребоваться корректировка изоляционного расстояния. Вообще говоря, при увеличении высоты на каждые 100 метров рекомендуемую длительную нагрузочную способность трансформатора рекомендуется снижать примерно на 0,3-0,5%.

2. Температура окружающей среды

Нормальные условия рабочей температуры окружающей среды для масляного распределительного трансформатора S13 следующие:

Максимальная температура: +40℃. Эта температура соответствует температуре в затененном и хорошо проветриваемом помещении, а не температуре поверхности оборудования под прямыми солнечными лучами.

Средняя максимальная месячная температура: не выше +30℃.

Максимальная среднегодовая температура: не выше +20℃.

Минимальная температура наружного воздуха: не ниже -25℃. В условиях самой низкой температуры необходимо убедиться, что изоляционное масло, используемое для масляного распределительного трансформатора S13, имеет соответствующие низкотемпературные характеристики (например, точка замерзания ниже температуры окружающей среды), чтобы обеспечить нормальный запуск и циркуляцию.

Основное преимущество

По сравнению с аналогичными продуктами той же спецификации на рынке, основное преимущество масляного распределительного трансформатора S13 заключается в достижении синергетического прорыва в уровне энергоэффективности, экономии полного жизненного цикла и эксплуатационной надежности.

1. Уровень энергоэффективности

Трансформатор S13 обеспечивает снижение потерь на холостом ходу на 25–30 % и снижение потерь на 10–15 % по сравнению с масляным распределительным трансформатором S11, что полностью соответствует национальному стандарту энергоэффективности первого уровня.

Кроме того, он работает бесшумно, уровень шума контролируется в пределах 45 децибел, имеет более высокую перегрузочную способность и устойчивость к ударам при коротком замыкании.

А полностью герметичный масляный бак и улучшенная система изоляции делают обслуживание удобным и продлевают срок службы.

2. Высокая стоимость.

Для клиентов это напрямую означает экономию затрат на электроэнергию. Если взять в качестве примера широко используемый трансформатор мощностью 1000 кВА, то масляный распределительный трансформатор S13 может сэкономить около 12 000 кВтч электроэнергии в год.

3. Производительность во время выполнения

При этом конструкция очень практична:

Компактная конструкция, высокий уровень защиты (IP55), возможность стабильной работы в помещениях с ограниченным пространством, в особых условиях новых электростанций или влажных прибрежных зонах.

Масло экологически чистое и безопасное, оснащено двойной защитой от давления и газовой защитой.

Часто задаваемые вопросы

Вопрос: Каковы основные энергоэффективность и экономические преимущества масляного распределительного трансформатора S13 по сравнению со старыми моделями (такими как масляные распределительные трансформаторы S9, S11)?

В частности, его потери на холостом ходу (P0) в среднем снижаются примерно на 20–30 % по сравнению с масляным распределительным трансформатором S11, а его потери на нагрузке (Pk) в среднем снижаются примерно на 15–20 %.

С экономической точки зрения это приводит к снижению совокупной стоимости владения (TCO). Хотя первоначальная стоимость приобретения немного выше, значительно сниженные затраты на потери энергии в течение всего жизненного цикла трансформатора (обычно 20 лет и более) часто можно окупить в течение нескольких лет, что делает долгосрочное использование более экономически эффективным.
