Почему ЗБК можно использовать для постоянного тока?

В промышленных условиях многие устройства не потребляют переменный ток напрямую – им требуется постоянный ток.

Регулирование скорости двигателя, гальваника, электролиз, зарядка, электромагниты, аппараты прямой сварки... Передняя часть этих устройств почти всегда включает в себя один компонент: выпрямление.

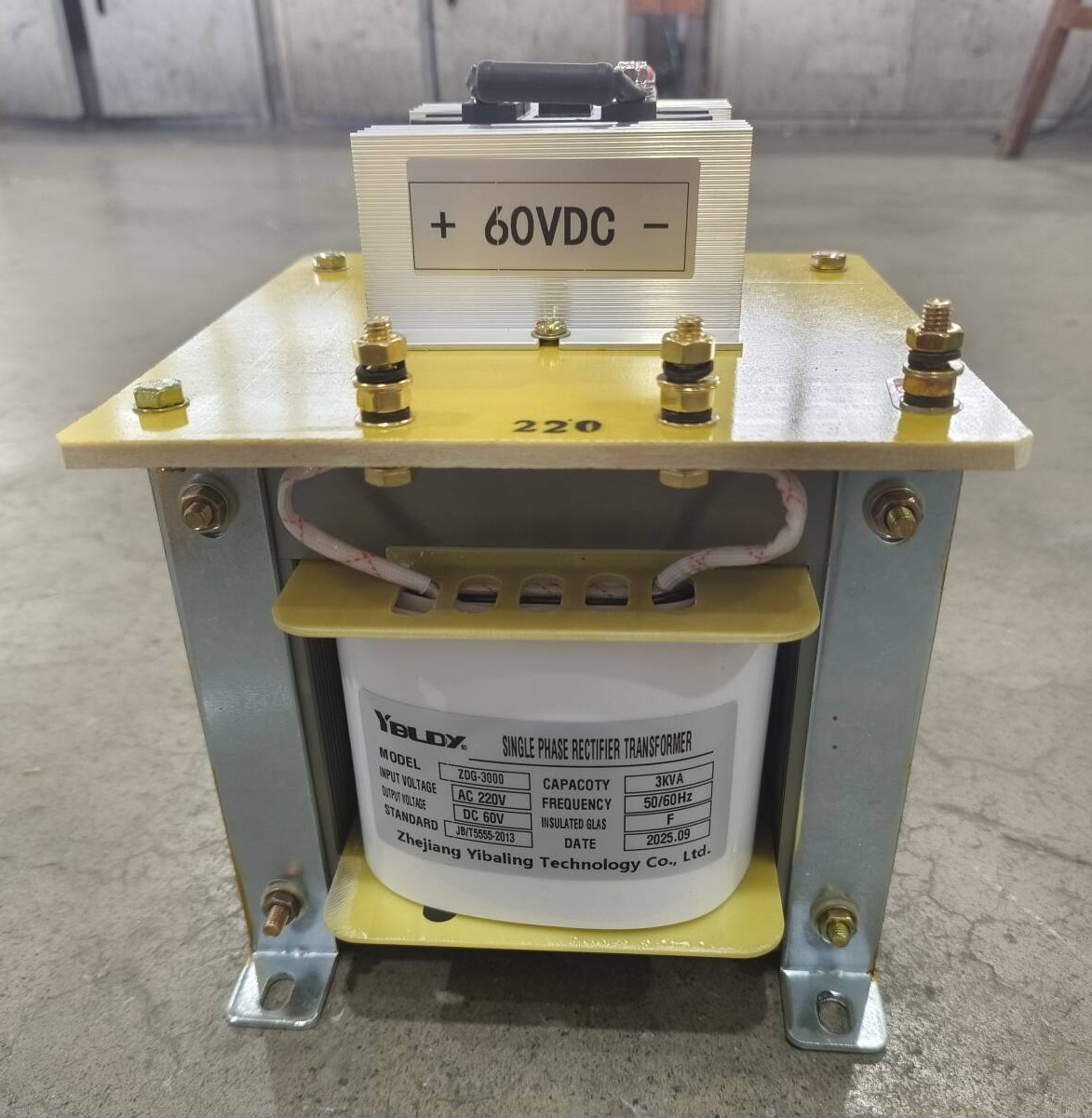

А на входе схемы выпрямления часто имеется устройство, не особо бросающееся в глаза, но совершенно необходимое – однофазный выпрямительный трансформатор ЗБК.

Что такоеТрансформатор управления ЗБКдля?

Управляющий трансформатор ЗБК не является обычным трансформатором.

Задача обычного трансформатора такая: вход 220В, выход 220В (или 110В, 36В и т.д.), напряжение меняется, но форма сигнала остается прежней – все еще переменный ток.

Задача Трансформатор управления ЗБК заключается в следующем: для подачи питания на схему выпрямления.

Выходное напряжение будет подано на выпрямительные диоды, тиристоры или выпрямительные мосты и в конечном итоге станет постоянным током. Поэтому в своей конструкции управляющий трансформатор ЗБК специально учитывает особенности схемы выпрямления:

Выход предназначен не для прямого использования резисторами или двигателями, а для выпрямительных ламп.

Он должен выдерживать пульсации тока и гармоники, вызванные выпрямлением.

Изоляция, превышение температуры и конструкция должны соответствовать условиям выпрямления.

В одном предложении: Управляющий трансформатор ЗБК — это секция «питания предварительного выпрямления», изменение напряжения — это лишь его поверхностная работа, адаптация к выпрямлению — его профессиональная сфера.

Где Трансформаторы управления ЗБК нужный?

Проще говоря: везде, где переменный ток преобразуется в постоянный, на входе почти всегда требуется выпрямительный трансформатор.

Управляющий трансформатор ZBK по сравнению с обычным трансформатором

Обычные трансформаторы технически можно использовать для выпрямления, но они имеют свойство быстро перегреваться и стареть. Трансформаторы управления ZBK созданы специально для этой более сложной работы.

Выглядит похоже, но там, где это важно, все по-другому

На первый взгляд ZBK очень похож на стандартный трансформатор BK. Но внутри мы внесли несколько изменений, чтобы правильно выполнять обязанности по исправлению:

Конструкция обмотки – Учитываем постоянную составляющую, идущую с выпрямленным током. Это предотвращает неравномерное насыщение сердечника, что может привести к дополнительному нагреву и шуму.

Класс изоляции – обычно класс F (155°C) или класс H (180°C). Проще говоря, он лучше переносит тепло.

Регулирование напряжения. Выпрямленные нагрузки могут немного колебаться. ZBK спроектирован таким образом, чтобы поддерживать стабильный выходной сигнал даже при внезапном изменении нагрузки.

Устойчивость к перенапряжению. Когда сгорает выпрямительная трубка или диод, возникает резкий пусковой ток. ЗБК может выдержать этот удар без жалоб.

Конструкция отвода. Несколько отводов позволяют точно настроить напряжение в соответствии с различными настройками выпрямления (полуволновое, двухполупериодное, мостовое и т. д.).

Мы также используем хорошие материалы: обмотки из чистой меди, высококачественную кремниевую сталь и вакуумную пропитку. Это не «достаточно». Он создан для работы в качестве выпрямителя в течение многих лет.

На что обратить внимание при выборе ЗБК

Емкость. Определите мощность постоянного тока, необходимую вам после выпрямления, затем разделите ее на эффективность, чтобы получить ВА на стороне переменного тока. Затем добавьте еще как минимум 20-30% в качестве запаса прочности.

Выходное напряжение. Помните, что диоды и тиристоры падают на некоторое напряжение (около 0,7–1 В для диодов и больше для тиристоров). Выход вашего трансформатора должен быть немного выше, чем желаемое конечное напряжение постоянного тока.

Метод выпрямления. Полупериодное, двухполупериодное и мостовое выпрямление предъявляют разные требования к трансформатору. Расскажите нам, что вы используете.

Многоотводный или нет. Если вам необходимо регулярно регулировать напряжение постоянного тока, приобретите многоотводную или регулируемую модель.

Класс изоляции – Выпрямление сильно нагревается. Выбирайте класс F или H для душевного спокойствия.

Реальный пример

Производитель экологического оборудования изготовил источники питания для гальванотехники следующей конфигурации: Однофазный вход 220 В → Трансформатор → Выпрямительный мост → Низковольтный, сильноточный выход на гальванические резервуары.

Первоначально они использовали обычные управляющие трансформаторы. В течение года трансформаторы перегрелись, начали производить чрезмерный шум и подверглись старению изоляции.

После перехода на выпрямительные трансформаторы ЗБК той же мощности:

Рабочая температура упала почти на 15°C.

За два года непрерывной эксплуатации проблем не возникло.
