Как электричество передается от подстанции на завод? Почему это все еще масляный трансформатор?

В энергосистеме есть такой тип оборудования, который существует уже более ста лет, принцип его работы остается неизменным, конструкция незатейливой, но применяется все это время:

The масляный трансформатор.

Масляный трансформатор — это не модно и не круто, но его можно найти на каждом заводе, в каждом жилом районе и на каждой распределительной линии.

I. Что именно делает масляный трансформатор?

Проще говоря: он преобразует электричество высокого напряжения в электричество низкого напряжения или наоборот.

Электричество, поступающее от электростанции, имеет очень высокое напряжение (несколько десятков тысяч вольт или даже сотен тысяч вольт) и не может быть непосредственно использовано для оборудования. Масляная трансформаторная подстанция снижает напряжение – до 380В для заводов или до 220В для домов.

В обратных сценариях в некоторых ситуациях требуется преобразование низкого напряжения в высокое (например, фотоэлектрические электростанции и ветряные электростанции, подключаемые к сети), и это также делает масляный трансформатор.

Масляный трансформатор выполняет только одну функцию: преобразование напряжения.

Он делает это уже более ста лет, не меняя своего подхода.

II. Почему в нынешнюю эпоху все еще используется слово «нефть»?

Некоторые спрашивают: не безопаснее ли сухие трансформаторы? Зачем до сих пор использовать масляные трансформаторы?

Ответ кроется в трёх словах: Выдержит.

Масляный трансформатор не движется «назад»; это наиболее подходящее решение в сценариях, где требования к надежности, емкости и стоимости высоки.

III. Что именно делает «масло» внутри масляного трансформатора?

Он не используется для сжигания; он используется для изоляции и отвода тепла.

Изоляция: Между катушкой и сердечником, между катушкой и корпусом, между разными уровнями напряжения катушки она отделена маслом для предотвращения искрения и разряда.

Рассеяние тепла: когда змеевик нагревается, масло забирает тепло, передает его стенкам масляного бака и рассеивает его в воздух.

Вот почемумасляный трансформаторобладает сильной перегрузочной способностью – теплоемкость масла велика, и при кратковременной перегрузочной работе повышение температуры происходит не так быстро, как у трансформаторов сухого типа.

IV. Могут ли масляные трансформаторы выйти из строя?

Напротив, масляный трансформатор является наиболее долговечным типом силового оборудования.

Пока он не подвергается сильной перегрузке в течение длительного времени, не работает без масла в течение длительного времени и не подвергается частым ударам молнии или коротким замыканиям, одиночный масляный трансформатор может иметь расчетный срок службы 20-30 лет.

На самом деле общих «проблем» всего несколько типов:

Падение уровня масла (утечка или испарение)

Ухудшение качества масла (влага или окисление)

Конденсатор, переключатель ответвлений, старение изоляции

Перегрузка, вызывающая чрезмерное повышение температуры

Все это можно обнаружить и устранить заранее посредством регулярных проверок и испытаний масла.

V. Наиболее часто задаваемые вопросы покупателей при выборе масляного трансформатора

1. Медь или алюминий?

Медь обладает хорошей проводимостью, термостойкостью и длительным сроком службы, но она дорогая.

Алюминий дешевле, но у него больший объем при той же мощности и немного большее тепловыделение.

Выбор того или иного зависит от бюджета и требований на месте. Но следует отметить одну вещь: если это проект с постоянной высокой нагрузкой или экспортный проект, рекомендуется использовать медь.

2. Полностью герметичный или с масляным резервуаром?

Полностью герметичен: масло не контактирует с воздухом, старение происходит медленно, не требует обслуживания, подходит для использования на открытом воздухе.

С масляным резервуаром: имеется дыхательное устройство, позволяющее наблюдать за уровнем масла, подходящее для сценариев, требующих регулярных проверок.

3. Как выбрать класс потерь (энергоэффективность)?

S11, S13, S20... Чем больше цифра, тем меньше потери, но и цена выше.

Подсчитайте, сможет ли годовая экономия электроэнергии покрыть более высокие затраты на закупку – обычно S13 может окупить разницу за 2-3 года.

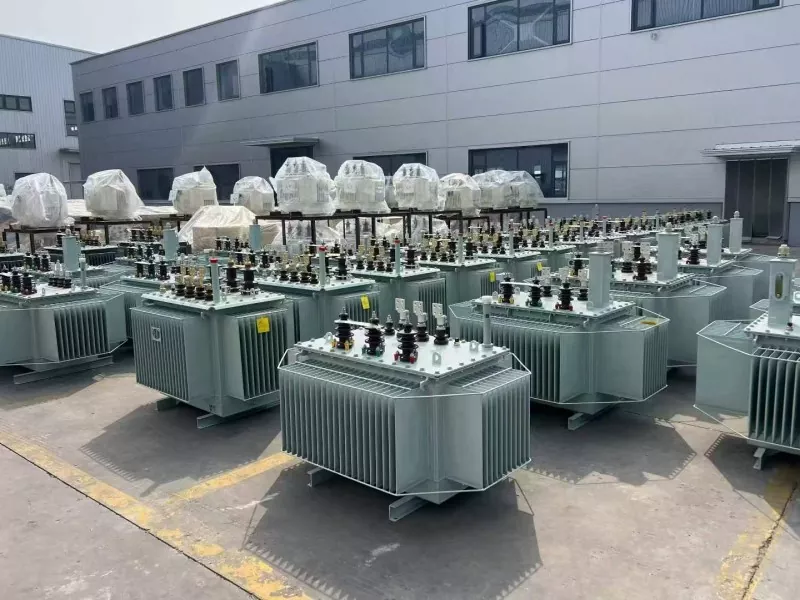

VI. Масляные трансформаторы Yibaling

Мы производиммасляные трансформаторыне следуя «черному технологическому маршруту», а выбирая хорошие материалы, контролируя хорошие процессы и проводя тщательные испытания.

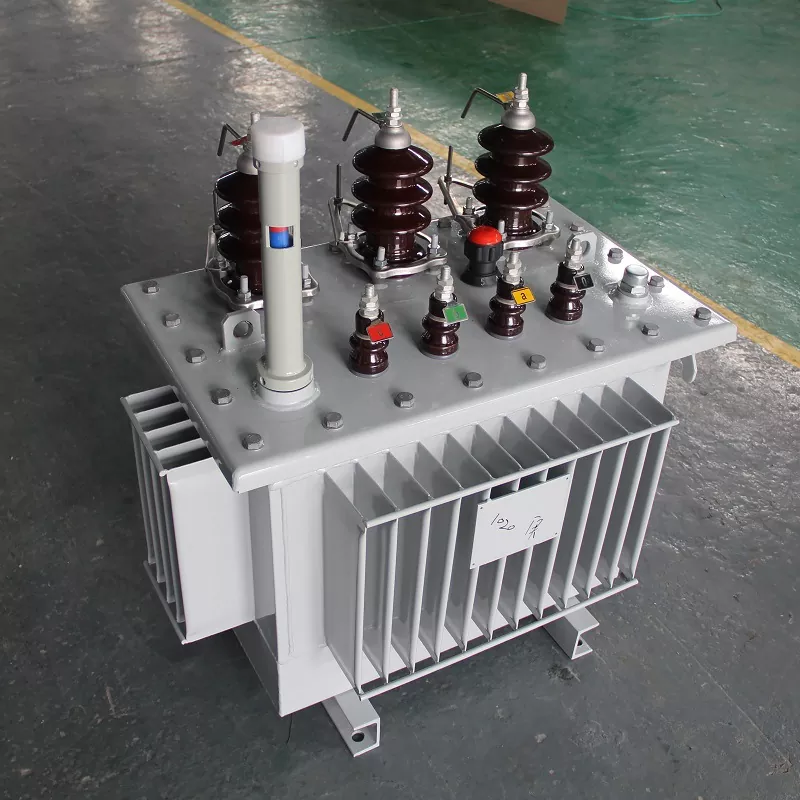

Сердечник: холоднокатаные листы из кремнистой стали с высокой магнитной проницаемостью, укладка швов в шахматном порядке, низкие потери на холостом ходу.

Обмотка: чистая медь (стандартно) или алюминий высокой чистоты (по необходимости), строгая межслойная изоляция, сильная защита от короткого замыкания.

Изоляционное масло: высококачественное трансформаторное масло, полностью протестированное перед отправкой с завода на устойчивость к напряжению, содержание влаги и диэлектрические потери. Топливный бак: волнообразный листовой или листовой радиатор, полностью герметичный, герметичный, коррозионностойкий и защищенный от росы.

Заводские испытания: изменение коэффициента, сопротивление постоянному току, сопротивление изоляции, потери холостого хода, потери нагрузки, выдерживаемое напряжение промышленной частоты... Каждое устройство тестируется, без выборочного контроля. Применимо к:

Заводское электрораспределение, общественная подстанция

Горнодобывающая, химическая, бумажная, текстильная промышленность

Увеличение солнечной энергии, подключение к ветроэнергетической сети

Поддержка экспорта, проекты иностранной помощи

Мощность: 30кВА - 3150кВА

Напряжение: 10 кВ/0,4 кВ в качестве основного варианта, поддержка нестандартной настройки.

VII. Краткое содержание в одном предложении

Масляный трансформатор не самый модный, но он определенно является одним из самых надежных устройств распределения электроэнергии в «тяжелых битвах», таких как большая мощность, высокая нагрузка, внешняя среда и длительная эксплуатация.

Электричество заимствовано у неба и поддерживает землю.

Если у вас есть какие-либо требования к выбору масляных трансформаторов (мощность, напряжение, класс энергоэффективности, полностью герметичные или с баком для хранения масла, экспортная сертификация), вы можете обратиться в компаниюКоманда силовых технологий Ибалинав любое время.
