Что такое управляющий трансформатор SBK и почему это важно?

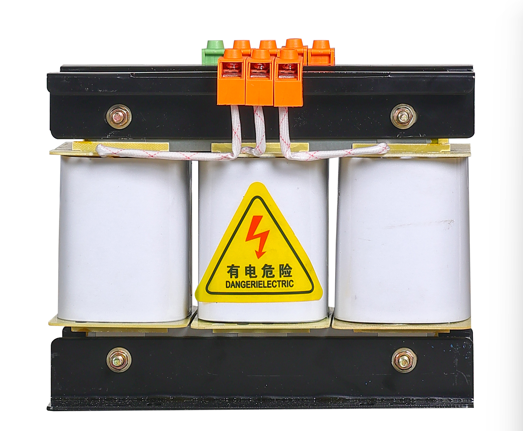

Управляющий трансформатор СБК представляет собой трехфазный трансформатор сухого типа, разработанный специально для питания цепей управления, релейных панелей, систем ПЛК и вспомогательного оборудования в промышленных условиях.

Его работа не заключается в питании двигателей или нагревательных элементов. Его задача — снабжать «мозги» машины — ПЛК, контакторы, реле, индикаторы, датчики — чистым, стабильным, изолированным питанием.

Почему это имеет значение?

Потому что схемы управления чувствительны. Кратковременное падение напряжения, которое двигатель игнорирует, может вызвать сбой в работе ПЛК, вибрацию контактора или выдачу ложных показаний датчика. На производственной линии это означает брак деталей, простои и головную боль при устранении неполадок.

Трансформатор управления SBK изолирует схему управления от основной шины питания, фильтрует шум и обеспечивает выделенный стабильный источник напряжения, на который может положиться система управления.

Короче говоря: он поддерживает работу мозга машины, пока ее мышцы выполняют тяжелую работу.

КакТрансформатор управления СБКРаботает

Принцип прост, но применение специфично.

Шаг 1 – Ввод

Первичная обмотка подключается к основному источнику питания — обычно трехфазному 380 В, 400 В или 415 В. Он может иметь несколько отводов для компенсации изменений напряжения в сети.

Шаг 2 – Изоляция

Вторичная обмотка электрически отделена от первичной. Прямой связи нет. Передача энергии через магнитное поле. Это предотвращает попадание шума, скачков напряжения и замыканий на землю в цепь управления.

Шаг 3 – Вывод

Вторичная обмотка вырабатывает напряжение, необходимое системе управления — часто 220 В, 110 В или 24 В переменного тока. Некоторые трансформаторы СБК имеют несколько вторичных обмоток для разных управляющих напряжений от одного блока.

Шаг 4 – Специальная поставка

Выход питает панель управления — источник питания ПЛК, катушки реле, катушки контактора, индикаторные лампы и любое другое управляющее или вспомогательное оборудование.

Шаг 5 – Создан для непрерывной работы

Цепи управления всегда включены. SBK предназначен для непрерывной работы — низкий рост температуры, низкий уровень шума и длительный срок службы при полной нагрузке.

Результат: чистый, стабильный, выделенный источник питания для системы управления машины.

Распространенные типыТрансформаторы управления СБК

Трансформаторы управления СБК доступны в нескольких конфигурациях.

Экранированная версия с несколькими напряжениями является наиболее распространенной спецификацией для средних и крупных промышленных систем управления.

ПочемуТрансформаторы управления СБКИметь значение

Потому что самый дорогой отказ машины — это тот, который можно было бы предотвратить за счет большей мощности.

Вот что обеспечивает управляющий трансформатор СБК, чего не могут обычные блоки питания:

1. Электрическая изоляция

Схема управления физически отделена от основной силовой шины. Если обмотка двигателя закорочена, всплеск напряжения в трансформаторе прекращается. Система управления продолжает работать.

2. Стабильность напряжения

Даже когда напряжение в сети падает или повышается, управляющий трансформатор поддерживает выходное напряжение в узком диапазоне. ПЛК и реле не дребезжат и не выпадают.

3. Шумоподавление

ЧРП, контакторы и импульсные источники питания генерируют высокочастотный шум. Конструкция обмотки SBK и дополнительная защита блокируют попадание шума в цепь управления.

4. Устранение контура заземления

Обеспечивая изолированную вторичную обмотку, SBK разрывает контуры заземления, которые вызывают ошибочные показания датчиков, ошибки связи и необъяснимое поведение оборудования.

5. Единая точка поставки

Все управляющие напряжения подаются на один трансформатор. Никаких нескольких источников питания с разными заземлениями. Упрощенная проводка, меньше точек отказа, упрощение поиска и устранения неисправностей.

6. Длительный срок службы

Трансформаторы SBK рассчитаны на непрерывную работу. Сердечник и обмотки имеют большие размеры. Изоляция обычно соответствует классу F (155°C) или классу H (180°C). Они работают круто и служат десятилетиями.

Без надлежащего управляющего трансформатора система управления вашей машиной будет зависеть от основной силовой шины. С одним он работает предсказуемо и надежно.

Выбор праваТрансформатор управления СБК

Выбор правильного управляющего трансформатора не сложен, но несколько ошибок могут привести к неприятным отключениям и нестабильному поведению.

Шаг 1 – Определите нагрузку

Перечислите все устройства, которые будут питаться от управляющего трансформатора:

Источник питания ПЛК (номинальная мощность ВА)

Катушки реле (удерживающая ВА)

Катушки контактора (встраиваемые ВА)

Индикаторные лампы

Электромагнитные клапаны

Датчики и передатчики

Добавьте ВА (не ватты) всех устройств, которые будут работать одновременно.

Шаг 2 – Примените коэффициент заполнения

Трансформаторы управления имеют размеры, отличные от силовых трансформаторов.

Шаг 3 – Проверьте пусковой ток

Контакторы и реле потребляют значительно больше тока при замыкании, чем при удержании. Трансформатор, который достаточно велик для удержания тока, может отключиться или упасть напряжение во время замыкания.

Эмпирическое правило: пусковая мощность трансформатора должна быть как минимум в 10 раз выше установившейся нагрузки в течение первых нескольких циклов. Большинство трансформаторов SBK имеют достаточный пусковой запас, но если у вас много мощных контакторов, увеличьте их размер.

Шаг 4 – Укажите напряжение

Первичное напряжение – какое у вас? 380В? 400В? 415В?

Вторичное напряжение: что нужно вашей системе управления? 220В? 110В? 24В?

Шаг 5 – Определитесь с экранированием

Шаг 6 – Выберите тип корпуса

Открытая рама – монтируется внутри панели управления. Самая низкая стоимость.

Закрытый – автономный монтаж. Защищает от случайного контакта.

IP54 или выше – для пыльных и влажных помещений.

Шаг 7. Проверьте отчеты об испытаниях производителя.

Запросите у поставщика:

Проверка сопротивления изоляции

Испытание на диэлектрическую стойкость

Измерение потерь на холостом ходу

Проверка регулирования напряжения

Заключительные мысли

Управляющий трансформатор СБК не является компонентом «героя». У него нет мигающего дисплея или обновления программного обеспечения. Но попробуйте запустить машину без него, и вы сразу это заметите.

Он стоит в углу панели управления и год за годом спокойно выполняет свою работу. Он защищает дорогую электронику. Он поддерживает работу ПЛК при падении напряжения на основной шине. Он блокирует шум, который в противном случае мог бы привести к случайным отключениям.

Если вы проектируете панель управления, строите машину или модернизируете существующую систему, трансформатор управления SBK является одним из наиболее важных компонентов, которые вы укажете, даже если о нем никто никогда не говорит.

Потому что надежная управляющая мощность не является обязательной. Это основа надежной автоматизации.
