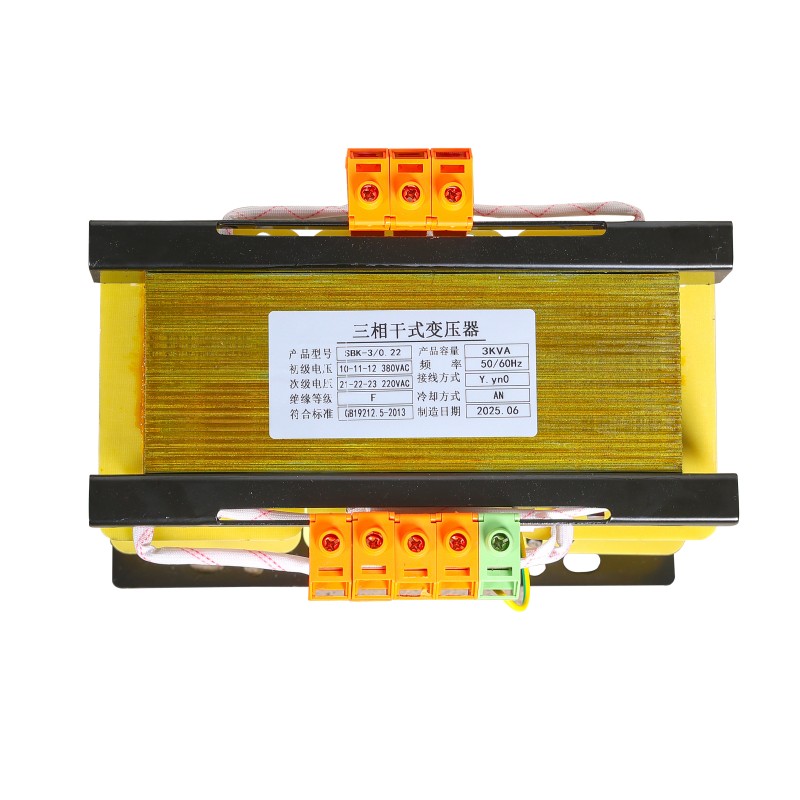

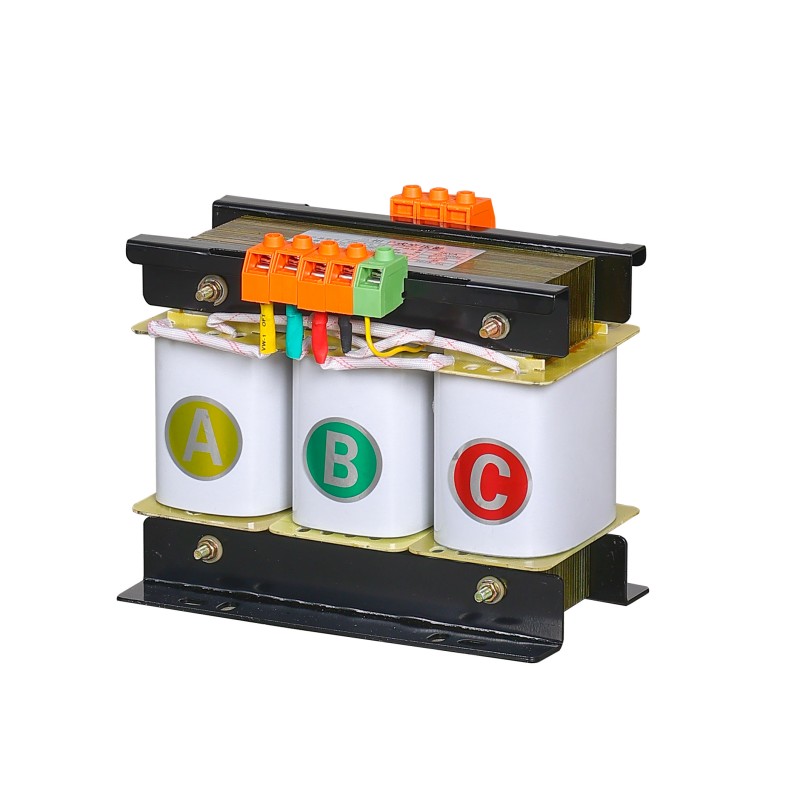

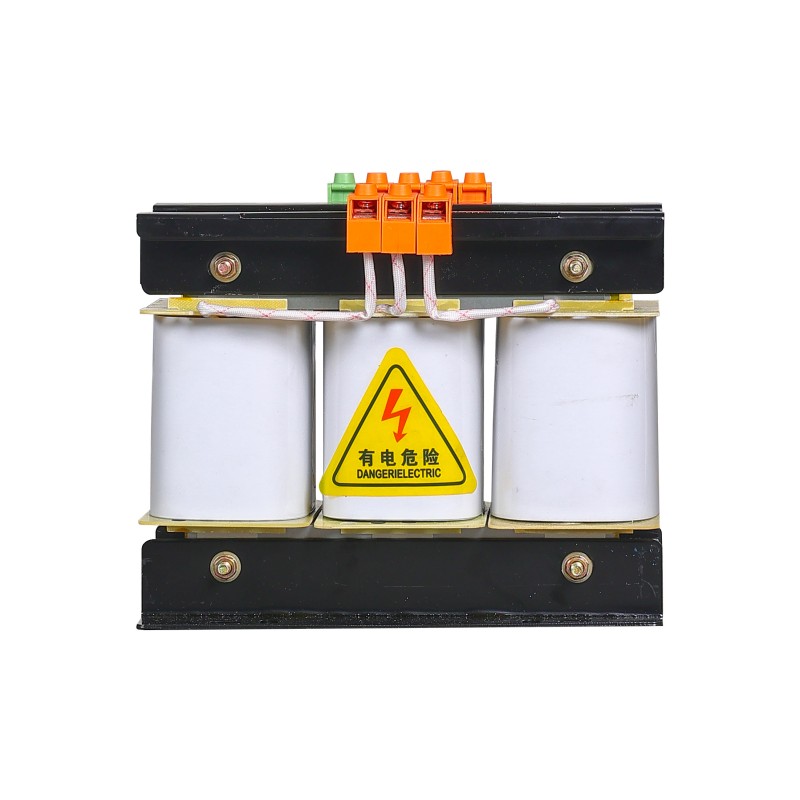

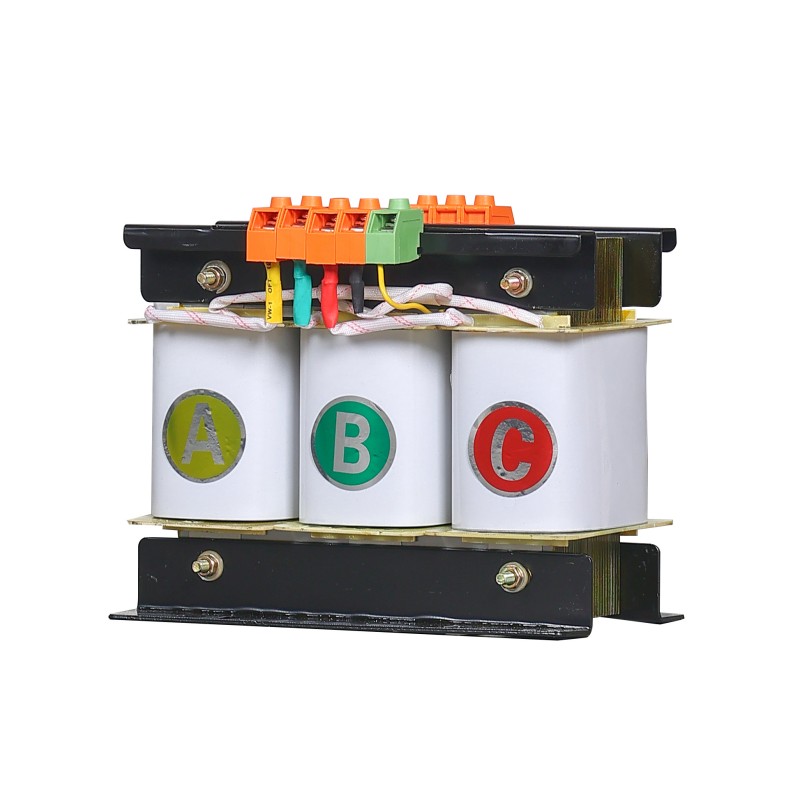

Высокоточный трансформатор SBK

Высокоточный трансформатор SBK — это решение высшего уровня, которое обеспечивает чистое и стабильное электропитание лабораторного уровня для передовых исследований, прецизионных приборов и требовательных промышленных нагрузок. Основная ценность высокоточного трансформатора SBK заключается в достижении исключительных электрических характеристик: точность регулирования напряжения может достигать ±0,5% или даже выше.

Его динамическое время отклика составляет всего миллисекунду, а благодаря множественному экранированию и конструкции со сверхнизким уровнем гармоник коэффициент искажения формы выходного сигнала (THD) может быть подавлен до уровня ниже 1%, эффективно изолируя помехи в сети.

Высокоточный трансформатор SBK имеет топологию многоступенчатой ​​компенсации, обеспечивающую максимальную стабильность напряжения от холостого хода до полной нагрузки. Надежная конструкция промышленного уровня и широкая адаптируемость к окружающей среде делают его краеугольным камнем силового оборудования для обеспечения правильной работы ключевого оборудования в производстве полупроводников, метрологической калибровке, высококачественной медицинской визуализации, оборонных испытаниях и других областях.

Как выбрать высокоточный трансформатор СБК?

1. Определить нагрузку и общую мощность

Перечислите все прецизионное оборудование, питаемое от высокоточного трансформатора SBK, такое как спектрометры, электронные микроскопы, эталоны измерений, высококачественные аналоговые источники питания для микросхем АЦП/ЦАП и т. д.

Рассчитайте мощность: сложите значения ВА всех нагрузок в установившемся режиме и зарезервируйте достаточный запас для индуктивных нагрузок (рекомендуется, чтобы общая мощность была в 1,3–1,5 раза больше общей суммы в установившемся режиме). Обязательно убедитесь, что стандартная модель высокоточного трансформатора серии SBK имеет этот уровень мощности.

2. Определить напряжение и частоту

Входное напряжение: Определите в соответствии с электросетью на объекте (например, однофазное напряжение 220 В, трехфазное напряжение 380 В).

Выходное напряжение: должно точно соответствовать номинальному входному напряжению нагрузочного оборудования (например, 220 В ±0,5%).

Частота: 50 Гц или 60 Гц.

3. Подтвердите способ установки.

Убедитесь, что высокоточный трансформатор SBK установлен в стойке, вертикально или интегрирован в специальное шасси. Проверьте внешние размеры и вес.

Условия охлаждения: Трансформатор имеет высокий КПД, но потери все равно есть. Обеспечьте хорошую вентиляцию места установки и при необходимости зарезервируйте пространство для принудительного воздушного охлаждения.

Параметры окружающей среды: убедитесь, что температура, влажность и чистота места установки находятся в допустимом диапазоне, указанном в технических характеристиках продукта.

Высокоточные трансформаторы SBK, неисправности и защита

1. Аномальные состояния

Внутренние замыкания: межфазные замыкания на обмотках, межвитковые замыкания, однофазные замыкания на землю.

Внешние замыкания: межфазные замыкания на проводах, однофазные замыкания на землю вводов.

2. Аномальные операции

Сверхток, вызванный внешними межфазными короткими замыканиями

Сверхток и перенапряжение в нейтральной точке, вызванные внешними однофазными короткими замыканиями на заземление

Перегрузка, вызванная превышением номинальной мощности

3. Защитные меры при внутренних неисправностях

Внутренние неисправности высокоточных трансформаторов СБК приводят к возникновению дуги и высоких температур, которые быстро повреждают изоляцию и обмотки. Основная защита – «мгновенное отключение».

Немедленно (обычно <30 мс) выдайте команду на отключение всех источников питания на входной и выходной сторонах высокоточных трансформаторов СБК. Это самая основная и быстрая защита для защиты самого трансформатора.

Датчик Pt100, предварительно установленный в горячей точке обмотки высокоточных трансформаторов SBK, взаимодействует с интеллектуальным контроллером температуры, чтобы подать сигнал тревоги, когда температура превышает предел, и отключиться при достижении опасной температуры.

4. Защитные меры при внешних неисправностях

Когда ток короткого замыкания превышает установленный верхний порог, автоматический выключатель срабатывает мгновенно (<100 мс), быстро отсекая сильное короткое замыкание вблизи источника.

Контролируйте векторную сумму трехфазных токов (ток нулевой последовательности), чувствительно обнаруживайте однофазные замыкания на землю вводов или проводов и выдавайте сигнал тревоги или отключение в соответствии с заданным значением.

5. Защитные меры при нештатной работе.

Собственная система стабилизации напряжения трансформатора является первой линией защиты, но в случае неисправности со стороны источника питания устройство защиты должно действовать как резервное и отключаться при значительном превышении напряжения.
