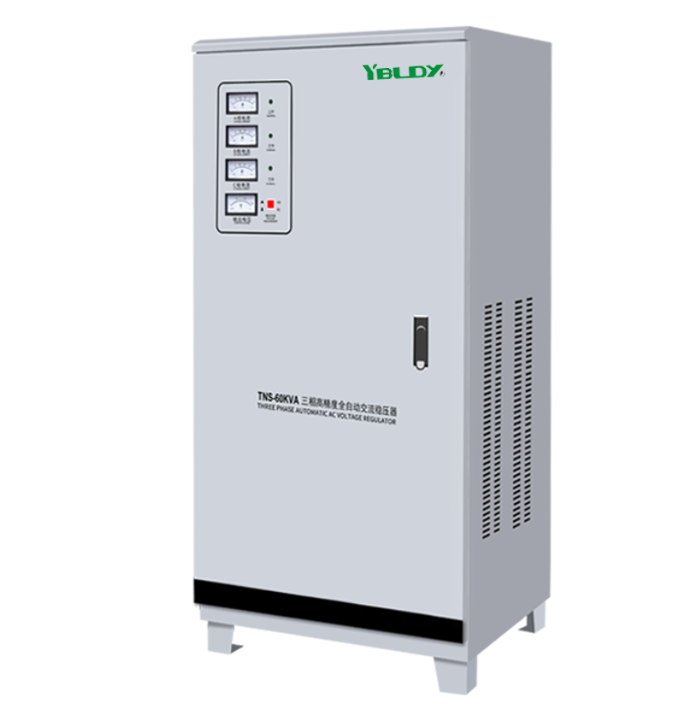

Что такое трехфазный стабилизатор напряжения TNS?

A TNS трехфазный стабилизатор напряженияПо сути, это высокоточный автоматический регулятор напряжения, который поддерживает стабильное и сбалансированное трехфазное питание для промышленного оборудования, коммерческих зданий и критически важных систем.

Что отличает его от однофазных блоков, так это его конструкция: по сути, это три независимых однофазных стабилизатора, соединенных вместе в конфигурации звезды (Y). Каждая фаза имеет свой собственный канал регулирования — поэтому, если одна фаза активна, другие не пострадают вместе с ней. Каждая фаза регулируется отдельно — то есть, если одна фаза падает или поднимается, корректируется только эта фаза, а остальные остаются стабильными.

Почему это имеет значение?

Потому что трехфазное оборудование — станки с ЧПУ, промышленные двигатели, системы медицинской визуализации, центры обработки данных — зависит от сбалансированного напряжения на всех трех фазах. Когда одна фаза низкая, а другая высокая, двигатели нагреваются сильнее, контроллеры ведут себя неустойчиво, а срок службы оборудования сокращается.

Стабилизатор TNS находится между сетью электропитания и вашим оборудованием, постоянно отслеживая каждую фазу и корректируя колебания напряжения, прежде чем они могут вызвать проблемы. Он обеспечивает чистую, сбалансированную и стабильную электроэнергию независимо от того, что делает сеть.

Короче говоря: он обеспечивает бесперебойную, эффективную и надежную работу трехфазного оборудования.

КакТрехфазный стабилизатор напряжения TNSРаботает

Стабилизатор TNS работает с простой системой управления серводвигателем — ничего особенного, но доказано, что он справляется со своей задачей.

Вот как это на самом деле работает:

Шаг 1 – Он следит за напряжением

Датчики на каждой из трех фаз постоянно измеряют входящее напряжение. В тот момент, когда что-либо отклоняется от заданного значения, схема управления мгновенно это замечает.

Шаг 2. Он определяет, что делать.

Плата управления обрабатывает показания напряжения, вычисляет разницу и определяет, какая коррекция необходима. Если входной сигнал колеблется или изменяется нагрузка, он немедленно отправляет команду серводвигателю.

Шаг 3 – Сервопривод движется

Серводвигатель вращается и толкает угольную щетку вдоль обмотки автотрансформатора. При этом меняется передаточное число — плавно и плавно, без рывков и скачков.

Шаг 4 – Напряжение возвращается в линию

Если на входе низкий уровень, трансформатор добавляет напряжение. If it's high, it subtracts. Результат оказывается именно там, где и должен быть — обычно в пределах от ±1% до ±3% от целевого значения.

Шаг 5 – Непрерывный мониторинг

Система работает по замкнутому циклу — постоянно отслеживая, регулируя и проверяя. Время отклика обычно составляет менее 1 секунды при изменении входного напряжения на 10%.

Шаг 6 – Независимое регулирование фазы

Поскольку TNS состоит из трех отдельных однофазных блоков, каждая фаза регулируется независимо. Это критически важно для приложений, где дисбаланс фаз является проблемой.

Результат: стабильное, сбалансированное трехфазное питание, подаваемое непрерывно, без искажений формы сигнала.

Распространенные типы и рейтинги стабилизаторов TNS

Стабилизаторы TNS доступны в различных мощностях для различных применений.

Диапазон мощности:

От 1,5 до 60 кВА (стандартно), большая мощность доступна по запросу.

Стандартные характеристики:

Стандартные функции:

Трехфазный четырехпроводной вход и выход

Независимое регулирование фазы

Защита от перенапряжения

Защита от короткого замыкания

Защита от потери фазы

Функция ручного обхода (на некоторых моделях)

Цифровой дисплей, показывающий входное/выходное напряжение и ток

ПочемуТрехфазные стабилизаторы напряжения TNSИметь значение

Потому что несбалансированная, нестабильная мощность стоит денег.

Вот что обеспечивает стабилизатор TNS, чего не могут обычные источники питания:

1. Независимое фазовое регулирование.

TNS состоит из трех отдельных однофазных стабилизаторов, каждый из которых независимо регулирует свою фазу. Если одна фаза падает, корректируется только эта фаза, остальные остаются стабильными. Это предотвращает «волновой эффект», который приводит к перегреву двигателей и нестабильной работе оборудования.

2. Быстрый ответ

Как только напряжение меняется, TNS реагирует менее чем за секунду. К моменту завершения настройки ваше оборудование, возможно, даже не заметит проблему с напряжением.

3. Отсутствие искажений формы сигнала

TNS регулирует напряжение, но не меняет форму сигнала. Вывод точно такой же, как ввод — никаких дополнительных элементов не добавляется. Для чувствительного оборудования, такого как медицинские томографы или лабораторные инструменты, это очень важно.

4. Широкий диапазон входного напряжения.

Он отлично работает от 260 В до 430 В. Даже если сеть в плохом состоянии, она держится устойчиво и не выходит из режима регулирования.

5. Высокая эффективность

КПД составляет более 90%, поэтому меньше энергии тратится впустую. Это означает, что ваш счет за электроэнергию останется немного более дружелюбным.

6. Комплексная защита

Перенапряжение, пониженное напряжение, перегрузка по току, короткое замыкание, потеря фазы, перегрев — это охватывает большинство распространенных электрических неисправностей, с которыми вы можете столкнуться.

7. Надежная конструкция, долгий срок службы.

В нем используются обмотки из чистой меди, надежные серводвигатели и прочные угольные щетки. Он рассчитан не на пару лет, а на непрерывную и длительную эксплуатацию.

8. Универсальное применение

TNS может подавать трехфазное напряжение 380 В в пределах своей номинальной мощности.

Выбор правильного стабилизатора TNS

Выбор стабилизатора TNS требует внимания к мощности, напряжению и применению.

Шаг 1 — Определите свою нагрузку

Сложите потребляемую мощность всего оборудования, которое будет подключено. Учитывайте пусковые (пусковые) токи двигателей и компрессоров. Применяйте запас прочности — обычно 20–30 % для будущего расширения.

Стандартные номиналы TNS: 1,5 кВА, 3 кВА, 5 кВА, 10 кВА, 15 кВА, 20 кВА, 30 кВА, 40 кВА, 50 кВА, 60 кВА. Шаг 2. Проверьте состояние сети.

Шаг 3 — Определите выходные требования

Выходное напряжение — обычно 380 В (трехфазное, четырехпроводное).

Точность регулирования — стандартная ±3%; доступны высокоточные модели

Шаг 4. Рассмотрите среду установки

Шаг 5 — Проверьте функции

Цифровой дисплей — для мониторинга напряжения и тока в реальном времени.

Функция байпаса — для технического обслуживания без прерывания подачи

Связь — RS485/Modbus для удаленного мониторинга (доступно на некоторых моделях).

Шаг 6. Проверка функций защиты

Убедитесь, что устройство включает в себя:

Защита от перенапряжения

Защита от короткого замыкания

Защита от потери фазы

Защита от перегрева

Сценарии применения

Серия TNS широко используется во многих отраслях:

Пример из реальной жизни: завод по производству полупроводников, работающий 24/7 с необслуживаемым оборудованием, установил стабилизаторы TNS и добился непрерывности производства на 99,8 % без простоев, связанных с напряжением.

Заключительные мысли

Трехфазный стабилизатор напряжения TNS – не самое яркое оборудование на промышленном предприятии. У него нет сенсорного экрана или беспроводного соединения.

Но одно он делает очень хорошо: обеспечивает стабильное, сбалансированное трехфазное питание — тихо, эффективно и надежно.

В эпоху, когда производственные линии становятся все более автоматизированными, а оборудование все более чувствительным к качеству электроэнергии, стабилизатор TNS является тихой основой, поддерживающей все в рабочем состоянии.

Стабильная мощность – это не роскошь. Для трехфазного оборудования это обязательное требование.
