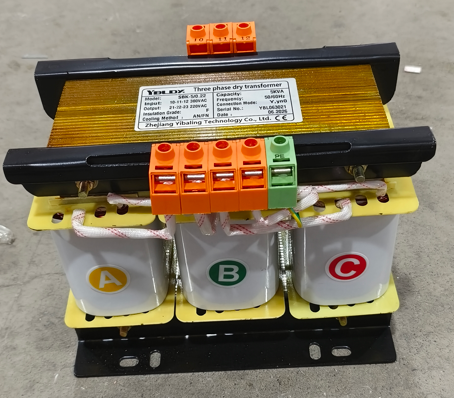

Что такое трехфазный трансформатор сухого типа SBK и почему это важно?

АнТрехфазный трансформатор сухого типа СБК— это низковольтный изолирующий трансформатор с воздушным охлаждением, предназначенный для применений, где требуется чистая, стабильная мощность и где масляные трансформаторы просто не подходят.

В отличие от масляных трансформаторов, в СБК не используется жидкая изоляция. Его обмотки охлаждаются естественной циркуляцией воздуха, а весь блок сконструирован таким образом, чтобы работать чисто, тихо и безопасно — без утечек, без риска возгорания, без необходимости обслуживания масла.

Почему это имеет значение?

Потому что современное промышленное оборудование — станки с ЧПУ, автоматизированные производственные линии, медицинские приборы, системы связи — чувствительно к качеству электроэнергии и часто устанавливается в закрытых помещениях с ограниченным пространством, где утечка масляного трансформатора может стать катастрофой.

SBK находится между источником питания и нагрузкой, повышая или понижая напряжение, изолируя чувствительное оборудование от шума сети и обеспечивая стабильный и надежный источник питания, обеспечивающий бесперебойную работу производства.

Короче говоря: он обеспечивает чистую и тихую мощность там, где вам это нужно — в помещении, на улице, в шкафу управления или рядом с вашим оборудованием.

КакТрехфазный трансформатор сухого типа SBKРаботает

Принцип прост, но именно конструкция делает SBK особенным.

Шаг 1 – Ядро

Магнитный сердечник изготовлен из холоднокатаных листов кремнистой стали, уложенных внахлест. Это снижает ток намагничивания и исключает потери нагрузки, обеспечивая трансформатору высокий КПД.

Шаг 2 – Обмотки

Вокруг сердечника намотаны обмотки из высококачественной меди или алюминия. На стороне низкого напряжения используются фольгированные или многослойные обмотки для выдерживания более высоких токов; на стороне высокого напряжения используются цилиндрические обмотки для лучшего распределения напряжения.

Шаг 3 – Изоляция

Первичная и вторичная обмотки электрически разделены. Передача энергии через магнитное поле — прямой связи нет. Это предотвращает попадание скачков напряжения, гармоник и замыканий на землю на ваше оборудование.

Шаг 4 – Охлаждение

Охлаждение АН — воздушное естественное. Ни вентиляторов, ни насосов, ни движущихся частей. Трансформатор рассеивает тепло через сердечник и поверхности обмотки, что делает его надежным и не требующим обслуживания.

Шаг 5 – Дополнительный корпус

Трансформаторы SBK выпускаются в двух основных конфигурациях:

Открытого типа — для установки внутри шкафов или в зонах с ограниченным доступом.

Защищенный тип — оснащен стальным корпусом для дополнительной безопасности и защиты.

Шаг 6 – Мониторинг

Дополнительные аксессуары включают вольтметры, амперметры, регуляторы температуры и колеса для портативных установок.

Результат: чистый, надежный источник питания, не требующий особого обслуживания, который работает бесшумно год за годом.

Распространенные типы и рейтингиСБК Трансформаторы

Трансформаторы SBK охватывают широкий диапазон мощностей, что делает их пригодными для любых задач: от небольших станков до крупных промышленных установок.

Диапазон мощности:

Трехфазный: 1 кВА – 3000 кВА

Стандартные конфигурации:

Особенность	Параметры
Частота	50 Гц/60 Гц (двойной номинал)
Входное напряжение	До 1000В — стандартные 380В, 400В, 415В
Выходное напряжение	Настраиваемое — 220В, 200В, 110В и т.д.
Группа подключения	Д/△, △/Г, ДИН11
Класс изоляции	Класс F (155°C) или класс H (180°C)
Эффективность	≥98%
Корпус	Открытого типа или защищенного (IP00 – IP20)
Дизайн жизни	30 лет

Типичные комбинации напряжений:

Вход	Выход	Приложение
380В	380 В (1:1)	Только изоляция — защита от шума
380В	220В	Понижение для импортного оборудования или оборудования, рассчитанного на напряжение 220 В.
380В	200В	Преобразование напряжения для японского оборудования
380В	110 В	Уменьшите мощность для цепей управления или освещения.

ПочемуТрехфазные трансформаторы сухого типа SBKИметь значение

Потому что чистая энергия – это не роскошь, это необходимое условие надежной промышленной эксплуатации.

Вот что делает SBK предпочтительным выбором для современных установок:

1. Электрическая изоляция

SBK отделяет ваше оборудование от сети, блокируя:

Скачки и переходные процессы

Гармоники и высокочастотный шум

Замыкания на землю и токи утечки

2. Низкие потери и высокая эффективность.

КПД 98 % и выше означает меньшие потери энергии, меньшие эксплуатационные расходы и меньшие требования к охлаждению.

3. Низкий уровень шума

Рабочий шум обычно не превышает 35–40 дБ на расстоянии одного метра — достаточно тихо для установки в жилых помещениях без акустической обработки.

4. Нет масла, нет утечек, нет риска возгорания.

Конструкция сухого типа исключает утечку масла, испытания масла и риск возгорания, связанный с масляными трансформаторами. Это делает его подходящим для установки внутри помещений, высотных зданий и других чувствительных мест.

5. Длительный срок службы

Благодаря расчетному сроку службы 30 лет и минимальным требованиям к техническому обслуживанию, SBK предлагает превосходную долгосрочную ценность.

6. Гибкое преобразование напряжения.

SBK может преобразовывать напряжение практически в соответствии с любыми требованиями оборудования, что делает его идеальным для:

Импортное оборудование с нестандартными требованиями к напряжению.

Экспортные машины, которые должны работать в зарубежных сетях

Объекты с оборудованием смешанного напряжения

7. Настраиваемый

Трансформаторы SBK могут быть изготовлены с определенным входным/выходным напряжением, группами соединений, расположением отводов, корпусами и аксессуарами, адаптированными к конкретному вашему применению.

8. Простота обслуживания

Без масла невозможен отбор проб масла, фильтрация и доливка. Обычно достаточно периодической чистки корпуса.

9. Широкий рабочий диапазон

SBK работает в широком диапазоне температур окружающей среды (от -15°C до +45°C) и высот над уровнем моря (до 5000 м с соответствующим снижением номинальных характеристик).

Выбор правильного трансформатора SBK

Выбор трансформатора SBK прост, но требует внимания к нескольким ключевым деталям.

Шаг 1 — Определите свою нагрузку

Сложите потребляемую мощность всего оборудования, которое будет подключено. Включите будущее расширение — обычно маржа 20–30%.

Стандартные характеристики SBK: 1 кВА, 3 кВА, 5 кВА, 10 кВА, 15 кВА, 20 кВА, 30 кВА, 40 кВА, 50 кВА, 60 кВА, 80 кВА, 100 кВА и до 3000 кВА по запросу. Шаг 2. Укажите входное и выходное напряжение.

Фактор	Вопросы, которые стоит задать
Входное напряжение	Какова поставка вашего сайта? 380В? 400В? 415В?
Выходное напряжение	Какое напряжение необходимо вашему оборудованию?
Краны	Нужна ли вам регулировка ответвлений (±5%) при изменении напряжения в сети?
Группа подключения	DYN11 встречается часто, но проверьте системные требования.

Шаг 3 — Выберите класс изоляции

Класс изоляции	Максимальная температура	Рекомендуется для
Класс F	155°С	Общепромышленное применение — наиболее распространенное
Класс Н	180°С	Высокая температура окружающей среды, постоянные тяжелые нагрузки

Шаг 4 — Выберите тип корпуса

Тип	Описание	Когда выбирать
Открыть	Нет корпуса, открытые обмотки	Установка в запертых электропомещениях с ограниченным доступом.
Защищено	Стальной корпус	Общая установка внутри помещения — стандартный выбор
С колесами	Мобильная, портативная версия	Временные установки, тестовые установки, мастерские с меняющейся планировкой

Шаг 5 — Проверьте среду установки

Состояние	Требование
Высота	≤2000 м (стандартно), до 5000 м со снижением характеристик
Температура окружающей среды	от -15°С до +45°С
Влажность	≤90% (без конденсации)
Атмосфера	Отсутствие агрессивных газов, проводящей пыли и взрывоопасных веществ.
Вибрация	Отсутствие сильной вибрации или ударов

Шаг 6. Проверка стандартов безопасности

Убедитесь, что трансформатор соответствует соответствующим стандартам:

VDE0550

МЭК439

JB5555

ГБ226

ИСО9001

CE

Заключительные мысли

Трехфазный сухой трансформатор СБК – не самый привлекательный компонент промышленной энергосистемы. У него нет сенсорного экрана или беспроводного соединения.

Но одно он делает очень хорошо: он обеспечивает чистую, стабильную и надежную мощность — тихо, эффективно и с минимальным обслуживанием.

В эпоху, когда производственные линии становятся все более автоматизированными, а оборудование все более чувствительным к качеству электроэнергии, трансформатор SBK является тихой основой, которая поддерживает все в рабочем состоянии. Он не является героем истории. Это сцена, на которой выступают герои.
