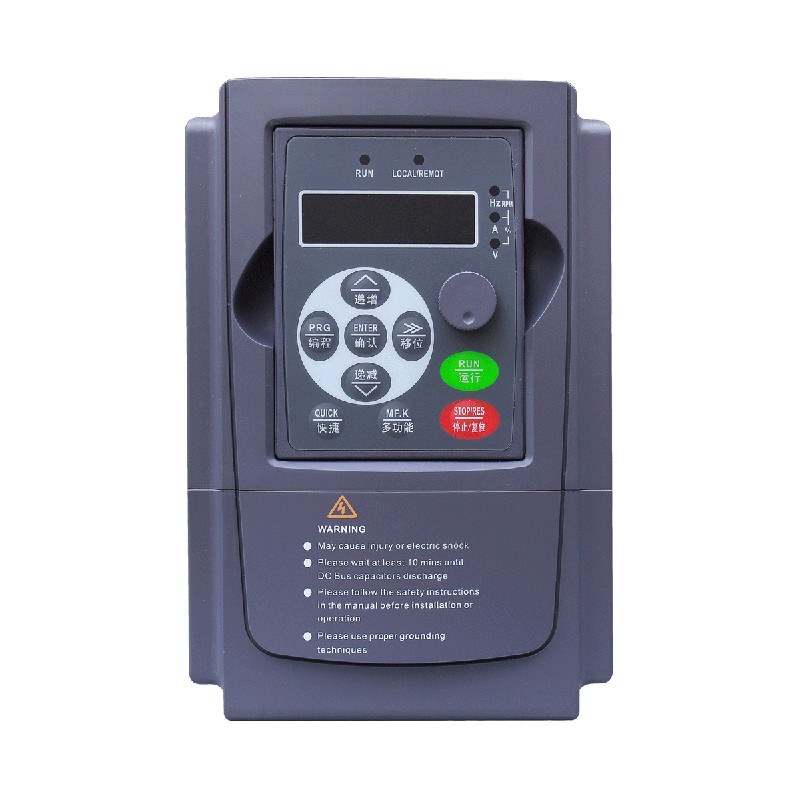

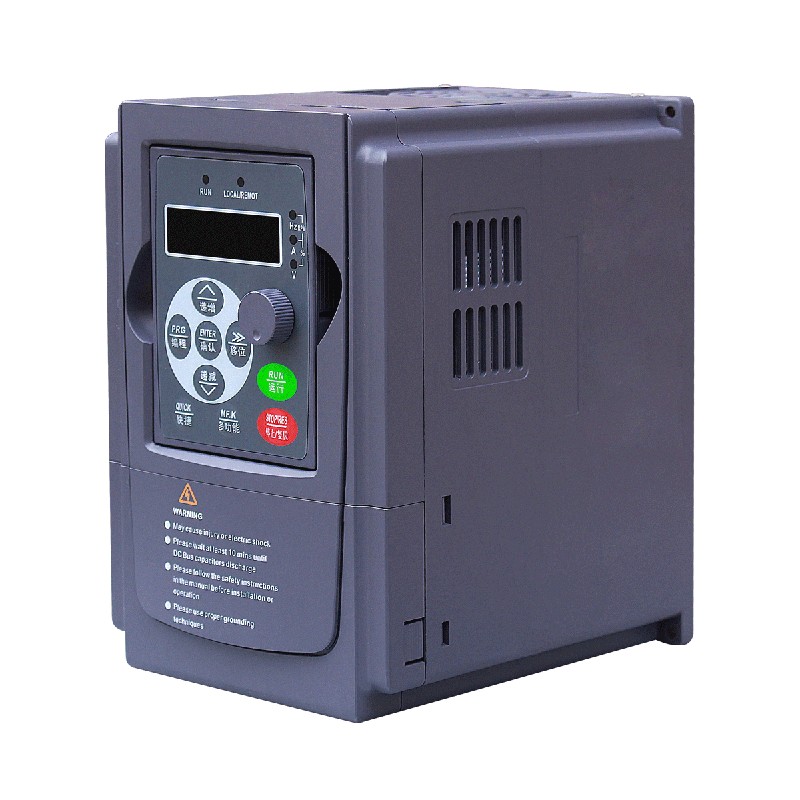

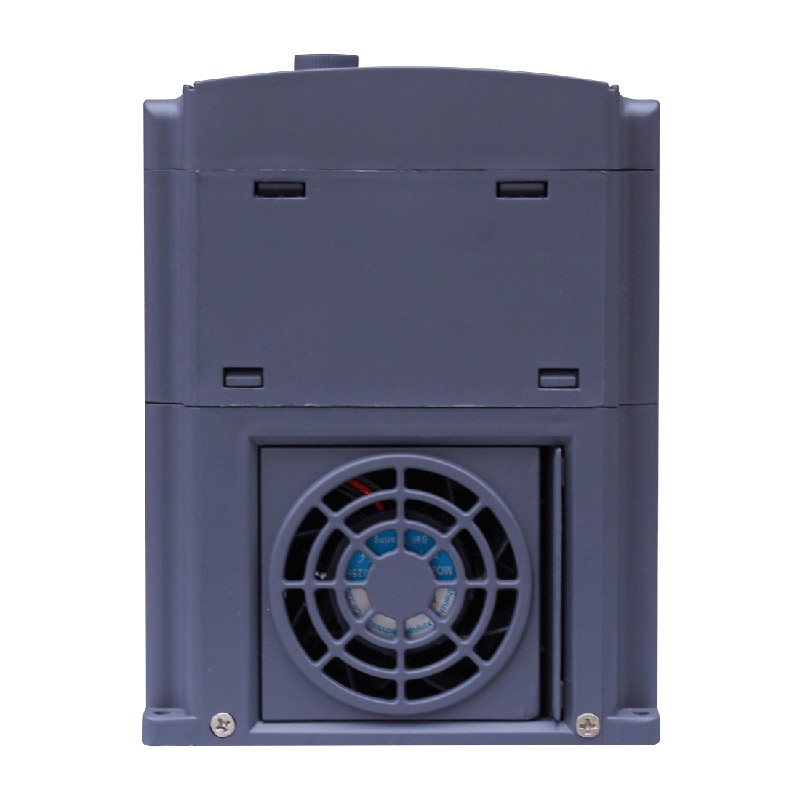

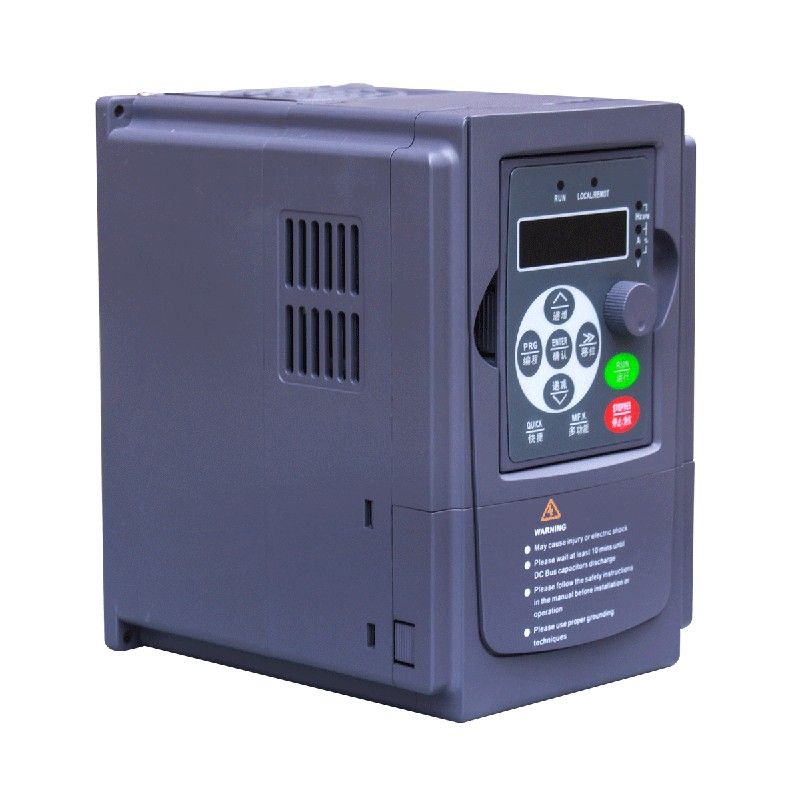

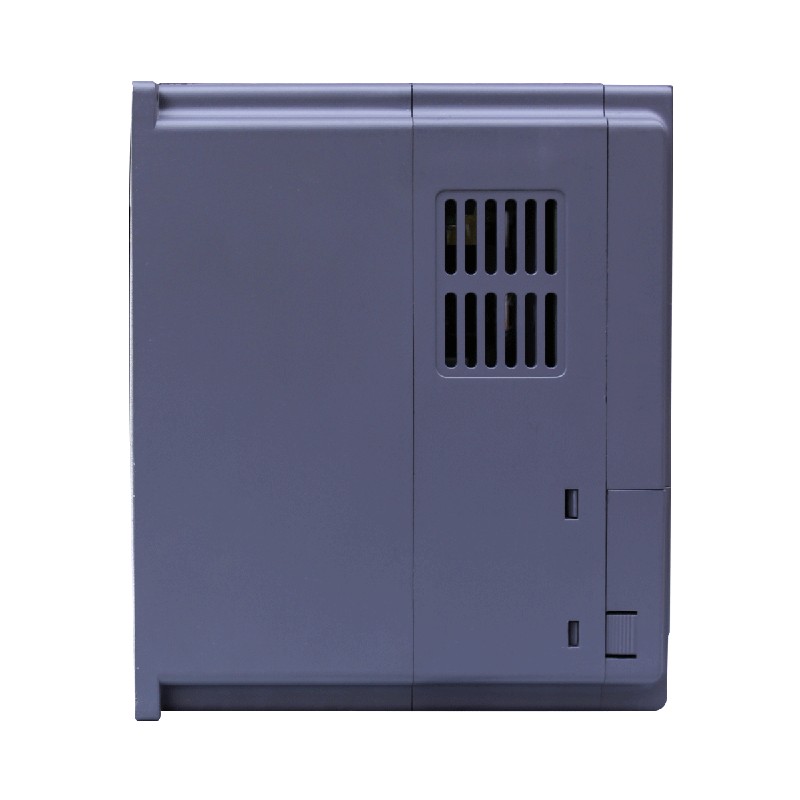

Векторный преобразователь частоты для тяжелых условий эксплуатации

Yibaling Векторные преобразователи частоты для тяжелых условий эксплуатации являются основой высокопроизводительного управления мощностью в промышленных приводах и специально разработаны для управления критически важным оборудованием в суровых условиях. Они сочетают в себе надежную работу в тяжелых условиях с точной эффективностью векторного контроля.
Так называемая «перегрузка» означает, что он выдерживает сильные удары, имеет перегрузочную способность более 150% и может стабильно работать в течение длительного времени в суровых условиях с высокой запыленностью и сильной вибрацией. А векторный контроль – это его техническая суть.
Благодаря передовым алгоритмам мощный векторный преобразователь частоты может точно отделять и независимо управлять крутящим моментом и магнитным полем двигателя переменного тока, как двигателя постоянного тока. Это позволяет двигателю развивать 100% крутящий момент при полной нагрузке даже на нулевой или очень низкой скорости и быстро реагировать на внезапные изменения нагрузки в течение миллисекунд.

Профиль компании

Сравнить с преобразователем частоты общего назначения

Процесс заводской проверки

1. Обеспечьте качество основных компонентов.

Используйте специальные инструменты для тестирования для проведения статических испытаний параметров (таких как напряжение насыщения Vce(sat) и пороговое напряжение затвора Vge(th)) и некоторых динамических испытаний каждого модуля IGBT в векторном преобразователе частоты с большой нагрузкой, обеспечивая согласованность параметров и исключая дефектные изделия.
В условиях моделируемой нагрузки проверьте форму выходного сигнала, напряжение изоляции и время срабатывания защиты от короткого замыкания (должно быть в микросекундном диапазоне) схемы привода векторного преобразователя частоты с помощью приспособлений и проведите тесты автоматического сканирования интерфейса связи главной платы управления (например, Profibus, Ethernet), аналоговых/цифровых каналов ввода-вывода и памяти.

2. Испытания на безопасность и изоляцию.

С помощью мегомметра на 1000 В измерьте сопротивление изоляции между всеми входными клеммами, выходными клеммами и шиной постоянного тока и защитным заземлением (обычно требуется > 100 МОм).
Подайте высокое напряжение переменного тока, намного превышающее номинальное напряжение (например, если номинальное входное напряжение составляет 380 В, испытательное напряжение может составлять 2500 В переменного тока в течение 1 минуты), чтобы проверить прочность изоляции главной цепи без пробоя или короткого замыкания.

3. Тесты производительности

Непрерывно запускайте векторный преобразователь частоты для тяжелых нагрузок при 100% номинальном токе и номинальной скорости в течение как минимум 2–4 часов, пока не будет достигнута термическая стабильность. Используйте инфракрасный тепловизор для точного измерения и регистрации температуры горячей точки радиатора IGBT, температуры корпуса конденсатора шины постоянного тока и температуры точек подключения шины, гарантируя, что повышение температуры в любой точке находится ниже расчетного предела (например, ≤ 70K).
В условиях холостого хода или при небольшой нагрузке подайте команду ступенчатого крутящего момента и используйте широкополосный датчик тока и осциллограф для измерения времени отклика и превышения выходного тока крутящего момента (Iq), чтобы проверить способность векторного преобразователя частоты при большой нагрузке реагировать на динамический крутящий момент (до уровня миллисекунды).
В различных точках скорости (включая чрезвычайно низкие скорости, такие как 0,5 Гц) используйте высокоточную обратную связь от энкодера скорости для измерения точности скорости в установившемся режиме и диапазона колебаний.
Примените 150 % номинальной нагрузки и поддерживайте ее в течение 60 секунд, чтобы убедиться, что изделие не сработало и не защищено от перегрева.
Смоделируйте запуск двигателя или воздействие большой нагрузки, чтобы убедиться, что он может выдавать пиковый ток 180–200 % (длится несколько секунд) и что схема привода не выходит из строя.

4. Тесты на старение

Поместите сверхмощный векторный преобразователь частоты в камеру с высокой температурой (например, 50–55 ℃) и циклически дайте ему поработать при номинальной или переменной нагрузке в течение 12–24 часов.
Пусть изделие часто переключается между циклами холостого хода, половинной нагрузки и полной нагрузки, подвергая его внутренние компоненты (особенно IGBT, конденсаторы) повторному тепловому расширению и сжимающему напряжению, а также выявляя дефекты сварки и материала.
