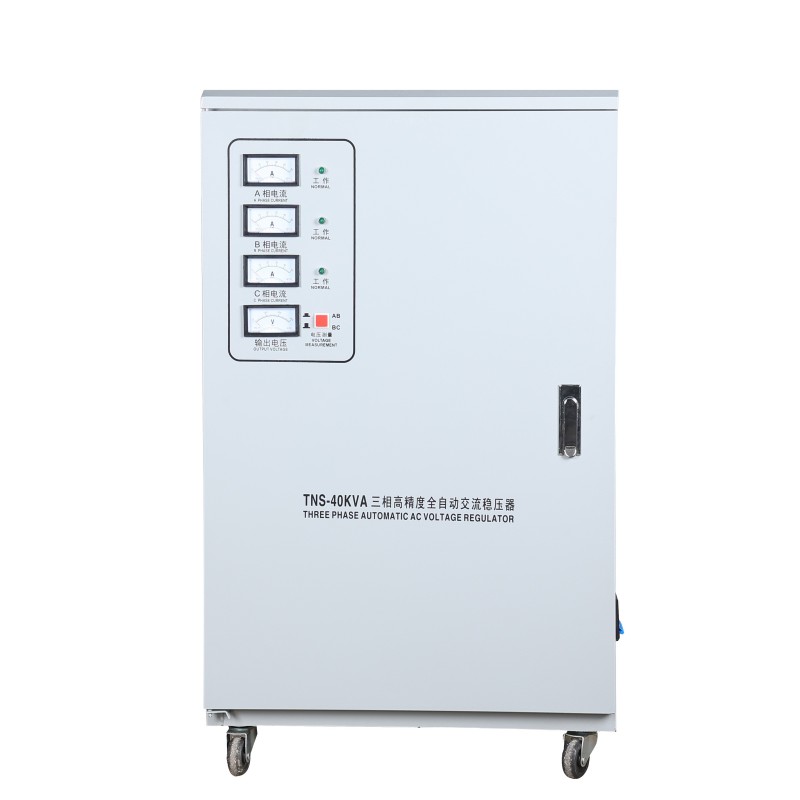

Полностью автоматический стабилизатор переменного напряжения TNS

Серия полностью автоматических регуляторов напряжения переменного тока Yibaling TNS представляет собой высокоэффективное устройство защиты трехфазной сети, специально разработанное для промышленных и критически важных объектов. В нем используются усовершенствованные модульные обмотки и интеллектуальная технология фазового регулирования. Он может отслеживать и автоматически корректировать колебания, дисбаланс и проблемы с пониженным/повышенным напряжением трехфазного напряжения в режиме реального времени, а также выдавать непрерывную и стабильную чистую мощность.

Применение продукта

В практических применениях полностью автоматический стабилизатор переменного напряжения TNS играет роль хранителя промышленного сердца.

1. Цех точной обработки

Когда большой пробивной пресс с ЧПУ запускается и вызывает внезапное падение напряжения в сети, стабилизатор напряжения серии TNS может быстро компенсировать это в течение десятков миллисекунд, гарантируя, что серводвигатели соседнего пятиосного обрабатывающего центра не трясутся, тем самым избегая брака десятков тысяч прецизионных деталей из-за отклонений размеров.

2. Электрораспределительное помещение коммерческого комплекса.

Из-за неравномерности периодов энергопотребления цехов каждого этажа трехфазная нагрузка сильно разбалансирована. Традиционные регуляторы напряжения могут быть перегружены, в то время как интеллектуальная функция поэтапного регулирования этого продукта может независимо и точно стабилизировать напряжение каждой фазы, принципиально устраняя проблемы перегрева и мерцания нейтральной линии, вызванные дисбалансом напряжения, и обеспечивая бесперебойную работу систем кондиционирования воздуха, освещения и лифтов всего торгового центра.

3. Очистные сооружения в отдаленных районах

В этих местах напряжение на конце магистральной линии электропитания часто колеблется в районе 300В на низком уровне. Возможность регулирования напряжения в широком диапазоне полностью автоматического регулятора напряжения переменного тока TNS позволяет постепенно повышать его до стандартного значения 380 В, гарантируя, что ключевое силовое оборудование, такое как воздуходувки и подъемные насосы, получает достаточный крутящий момент, а также позволяет избежать сбоев при запуске и остановке оборудования и снижения эффективности очистки сточных вод из-за недостаточной мощности.

Информация о продукте

Основной материал

Система основных материалов полностью автоматического стабилизатора переменного напряжения Yibaling TNS образует физическую основу для достижения стабильного электроснабжения промышленного уровня. В его основе лежат три основные цели: эффективное регулирование напряжения, интеллектуальное управление и надежная защита.
Надежный стабилизатор напряжения ТНС по сути представляет собой системно-техническую интеграцию высококачественной кремнистой стали, медных материалов с высокой проводимостью, износостойких композиционных материалов, полупроводниковых приборов и защитных материалов.

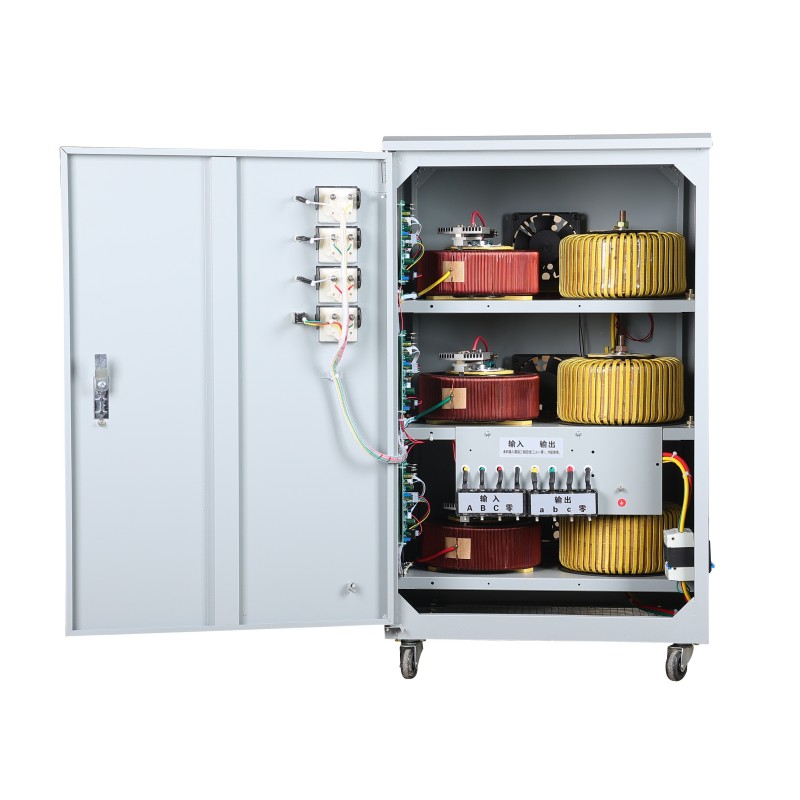

Сердечник состоит из использования холоднокатаных листов кремнистой стали с высокой магнитной проницаемостью и низкими потерями в качестве сердечника в сочетании с обмотками, покрытыми электролитической медью высокой чистоты, для создания эффективного основного корпуса магнитно-электрического преобразования с низкими тепловыми потерями.

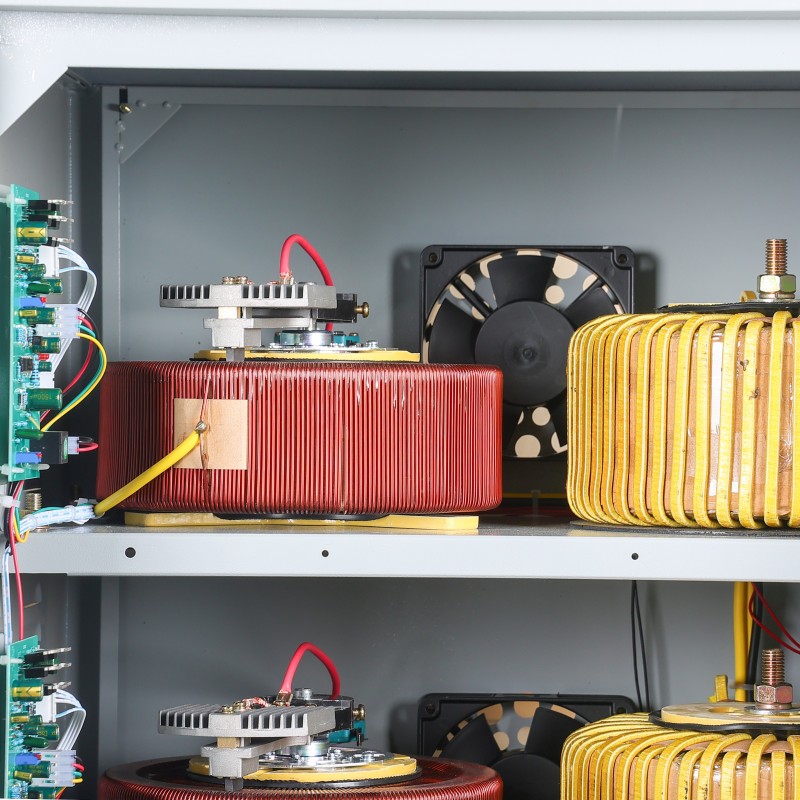

Ключевое действие регулирования напряжения основано на точном скольжении специальных металлографитовых композитных угольных щеток по обмоткам. Этот материал обладает превосходными свойствами проводимости, самосмазывания и износостойкости.
В моделях более высокого класса используются тиристоры или силовые полупроводниковые модули IGBT для достижения бесконтактного, безискрового переключения за миллисекунду с чрезвычайно длительным сроком службы.
«Мозг» продукта состоит из микропроцессоров промышленного уровня (MCU) и прецизионных преобразователей напряжения/тока, отвечающих за точную выборку данных в реальном времени и быстрое принятие решений.
С точки зрения безопасности и конструкции, во внутренних сильноточных каналах используются луженые медные стержни с низким сопротивлением, корпус изготовлен из высококачественных холоднокатаных стальных пластин после антикоррозийной обработки, а встроенный металлооксидный варистор (MOV) и другие компоненты образуют схему защиты от перенапряжения.

Персонализация полностью автоматического стабилизатора переменного напряжения TNS

1. Ключевые параметры и подтверждение технологии.

Основные показатели эффективности:

Точность стабилизации: Четко укажите, составляет ли оно ±1% или ±0,5%, поскольку это напрямую влияет на уровень точности (например, класс 0,2) внутренней схемы выборки (например, 16-битного или более высокоточного АЦП) и трансформатора напряжения (ПТ).
Время ответа: Четко укажите, является ли это полным временем реакции (от колебания напряжения до восстановления в пределах диапазона точности) или временем реакции на скачок напряжения. Для таких сценариев, как прессы и машины для точечной сварки, необходимо подтвердить требование к мгновенной скорости компенсации провала напряжения, которая определяет, следует ли использовать бесконтактное (тиристорное) переключение или высокоскоростной серводвигатель.

Первоначальное определение ключевых материалов и процессов:

На основе требований эффективностинтс, четко укажите верхний предел марки кремнистой стали., например: «Необходимо использовать листовую ориентированно-кремниистую сталь Nippon Steel 27ZH100 или отечественную марку 30QG120 или выше».
В зависимости от требований к перегрузочной способности и сроку службы., четко укажите тип компонента регулирования напряжения: «В сценариях, требующих частой регулировки и не требующих обслуживания, укажите использование двунаправленного тиристорного (тиристорного) модуля Infineon или эквивалентной марки; в сценариях с высокими ударными нагрузками укажите использование серебряно-графитовых композитных угольных щеток и специальных износостойких обмоток с серводвигателем».
На основе окружающей среды, четко укажите процесс защиты и защиты от коррозии: «Для уличных прибрежных условий в корпусе коробки используется материал из нержавеющей стали 304, а в корпусе коробки из углеродистой стали используется система тяжелого антикоррозионного покрытия «эпоксидная грунтовка с высоким содержанием цинка + эпоксидная промежуточная краска на основе оксида железа + полиуретановое верхнее покрытие» с общей толщиной сухой пленки ≥ 250 мкм».

2. Проектирование схемы

Электромагнитная и структурная конструкция углубления:

Документ электромагнитного расчета: Предоставить подробные расчеты, включая значение плотности магнитного потока с железным сердечником (например, ≤ 1,65 Т), значение плотности электрического потока, расчет импеданса короткого замыкания, распределение потерь (потери на холостом ходу, потери при нагрузке, дополнительные потери) и т. д.

Ключевые результаты проектирования:

Чертеж компенсационного трансформатора: Четко укажите его мощность, коэффициент трансформации, форму обмотки (например, фольгированная или проволочная), класс изоляции (например, класс H 180°C).
Расчет выбора регулятора напряжения/силового модуля: При использовании бесконтактного типа предоставьте расчет запаса прочности по напряжению/току (обычно напряжение ≥ 2,5 раза, ток ≥ 2 раза) и расчет тепловыделения.
Логическая схема управления: Четко определите аппаратную схему для независимой трехфазной выборки, алгоритм управления (например, нечеткий ПИД-регулятор), логику защиты (например, характеристику сверхтока, обратнозависимую от времени).

3. Закупка сырья и запуск производства.

Закупка основного материала и проверка складирования:

Кремниевый стальной лист: Проверьте сертификат качества поставщика и образец на значение потерь в железе (P1,7/50) и силу магнитной индукции (B800).
Электромагнитный провод/медная фольга: Проверьте сопротивление проводника постоянному току, толщину изоляционного слоя и значение выдерживаемого напряжения.
Силовой полупроводниковый модуль: Проверьте исходный заводской отчет и проведите испытания статических параметров (таких как напряжение срабатывания, ток).
Изоляционный материал: Проверьте сертификацию класса термостойкости и однородность толщины.

Ключевые процессы и специальный технологический контроль:

Укладка железного сердечника: Используйте инструменты для ступенчатого суммирования, контролируйте коэффициент суммирования (> 0,96) и измеряйте ток холостого хода и начальное значение потерь после завершения.
Обмотка обмотки и обработка изоляции: Используйте намоточную машину с постоянным натяжением и после завершения проведите испытание на выдерживаемое импульсное напряжение между обмотками (например, 3,5 кВ, 0,1 с). Для процесса пропитки запишите всю кривую температуры-давления «предварительный нагрев-вакуум-погружное отверждение».
Бесконтактный блок питания в сборе: Нанесите на радиатор указанный тип теплопроводной силиконовой смазки, используйте динамометрический ключ с фиксированным крутящим моментом для затяжки монтажных болтов, обеспечьте постоянное контактное тепловое сопротивление.
