Проблемы «мягкого старта» тяжелого оборудования?

В таких отраслях, как горнодобывающая промышленность, производство строительных материалов, металлургия и химическое машиностроение, существует тип «сложного в обращении» оборудования:

Ленточные конвейеры большой мощности, подъемники, дробилки и большие вентиляторы.

У этих устройств есть общая проблема: чрезвычайно трудный запуск.

При запуске двигателя мгновенный ток возрастает в 6–8 раз по сравнению с номинальным значением, снижая напряжение сети. Приводной ремень скрипит под натяжением, а шестерни редуктора выдерживают огромный ударный момент. Еще до того, как оборудование начнет работать, оно получает повреждения.

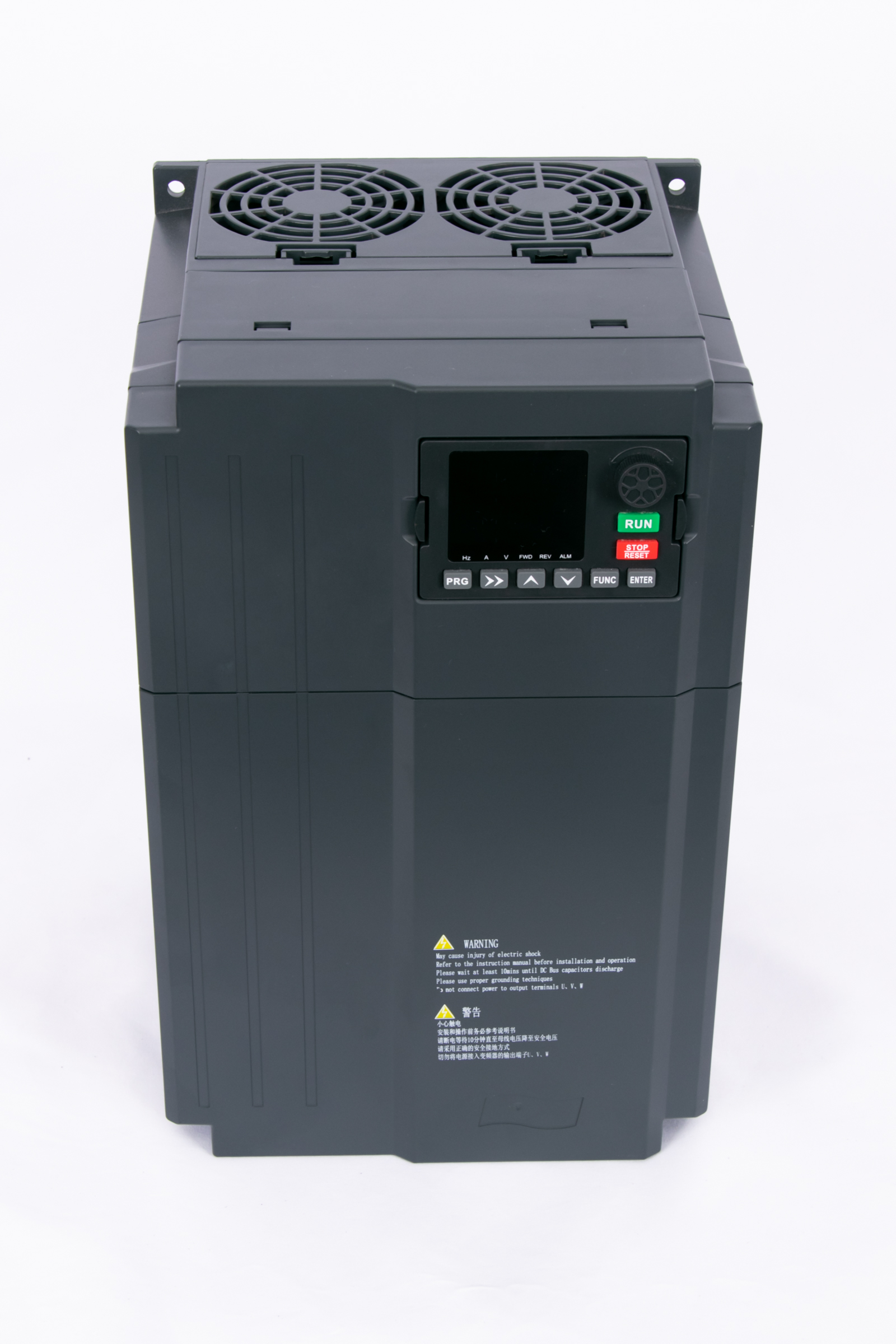

Векторные преобразователи частоты для тяжелых условий эксплуатацииспециально созданы для решения этой проблемы.

Какие проблемы они решают?

Обычные преобразователи частоты могут регулировать скорость, но они не подходят для запуска в тяжелых условиях. Им либо не хватает крутящего момента, достаточного для вращения двигателя, либо они отключаются из-за колебаний нагрузки во время работы.

Основные возможности векторных преобразователей частоты Yibaling для тяжелых условий эксплуатации

Низкочастотный высокий крутящий момент: обеспечивает крутящий момент более 150 % от номинального при частоте всего 0,5 Гц. Оборудование запускается на полную мощность, без остановок.

Сильная перегрузочная способность

Обрабатывает внезапные изменения нагрузки без возникновения неисправности. Дробилка застряла в камне? Ленточный конвейер трогается с полной нагрузкой в ​​гору? Он просто хрюкает и продолжает идти.

Плавный старт/стоп

Вы можете увеличить время линейного изменения от нуля до часа. Никакого рывка, никакого шока. Ремни не рвутся, зубья шестерен не скалываются.

Синхронизация главный-подчиненный

Когда у вас есть два двигателя, приводящие в движение одну и ту же машину — например, длинный ленточный конвейер с головным и хвостовым двигателем — эта штука уравновешивает их нагрузки. Разница в пределах 5%. Больше один мотор не потеет, пока другой движется по инерции.

Вкратце: любое оборудование, которое трудно запустить, тяжело нагруженное или чувствительное к ударам, является идеальным вариантом применения.

Техническая мощь

Векторные преобразователи частоты Yibaling для тяжелых условий эксплуатации— это не просто «универсальные преобразователи с новым корпусом». Ключевые характеристики:

Технология векторного управления: настоящее векторное управление с обратной связью/разомкнутым контуром (а не простое управление напряжением/частотой), точно регулирующее поток и крутящий момент двигателя.

Низкочастотный высокий крутящий момент: номинальный крутящий момент 150 % при частоте 0,5 Гц для запуска в тяжелых условиях без остановок.

Перегрузочная способность: номинальный ток 150 % в течение 60 секунд, номинальный ток 200 % в течение 3 секунд (зависит от модели) для обработки внезапных изменений нагрузки.

Синхронизация «главный-подчиненный»: волоконно-оптическая/высокоскоростная сеть связи для балансировки мощности нескольких преобразователей (погрешность ≤5%).

Комплексная защита: перенапряжение, пониженное напряжение, перегрузка по току, короткое замыкание, потеря фазы, перегрев, защита от остановки двигателя и т. д.

Интерфейсы связи: Стандарт RS485 (Modbus); дополнительный Profinet, EtherNet/IP для легкой интеграции централизованного управления.

Компоненты премиум-класса: реакторы из чистой меди, высококачественные модули IGBT и трехслойное покрытие, рассчитанное на длительную эксплуатацию в тяжелых условиях.

ПочемуДля тяжелого оборудования требуются векторные преобразователи

Обычные преобразователи управления V/F страдают от чрезмерного падения напряжения на низких частотах, что приводит к недостаточному крутящему моменту. Они вызывают слабость на низких скоростях и остановку запуска в тяжелых условиях эксплуатации.

Векторное управление отличается: оно разделяет ток двигателя на две составляющие — ток намагничивания (генерирует магнитное поле, «скелет») и ток крутящего момента (генерирует крутящий момент, «мышцу»). Они регулируются независимо, сохраняя достаточную «мышечную силу» даже на низких скоростях.

Реальный случай

На углеобогатительной фабрике использовался ленточный конвейер длиной более 1 км со значительным перепадом высот, что часто требовало тяжелого запуска в гору. Предыдущий преобразователь часто глох или отключался из-за перегрузки.

После перехода на сверхмощный векторный преобразователь частоты Yibaling:

Низкочастотное усиление крутящего момента – настраивается в настройках в соответствии с фактической нагрузкой

Синхронизация «главный-ведомый» — головной и хвостовой двигатели работают вместе, а не друг против друга.

Что изменилось?

Ремень заводится каждый раз, даже в гору с полной загрузкой. Больше никаких задержек, никаких «попыток еще раз».

Натяжение ремня снизилось примерно на 30%. Меньшее тяговое усилие означает, что натяжные ролики и ролики прослужат дольше.

Течение остается стабильным. Оба двигателя распределяют работу поровну — один двигатель больше не заглохнет, пока другой работает накатом.

Один оператор выразил это так:

«Раньше каждый раз, когда я нажимал кнопку запуска, я задерживал дыхание. Теперь? Я просто нажимаю ее. Машина делает свое дело».

Несколько вещей, о которых следует подумать при выборе

Согласование мощности – согласование преобразователя с двигателем. Для тяжелых работ выбирайте на размер больше. Вы скажете себе спасибо позже.

Тип нагрузки – это постоянный крутящий момент (конвейеры, подъемники) или переменный крутящий момент (вентиляторы, насосы)? Им нужно другое мышление.

Частота запуска — если вы начинаете и останавливаетесь весь день, оставьте себе некоторый запас.

Окружающая среда – жаркая, пыльная, влажная? Выберите правильный уровень защиты.

Точность управления – действительно ли вам нужен замкнутый контур и энкодер? Иногда да. Иногда это дополнительные расходы, которые вам не нужны.
