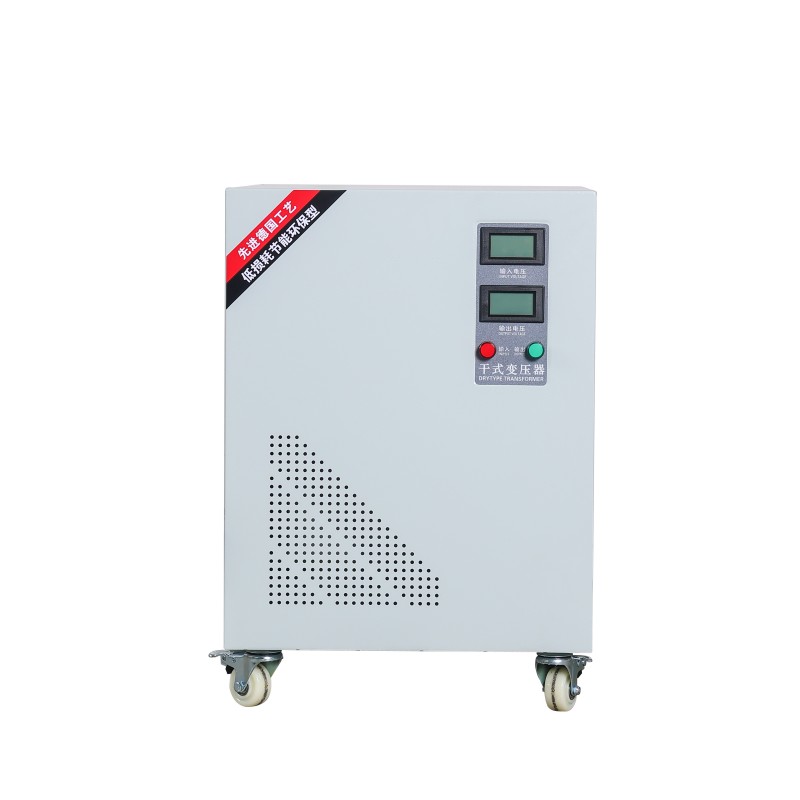

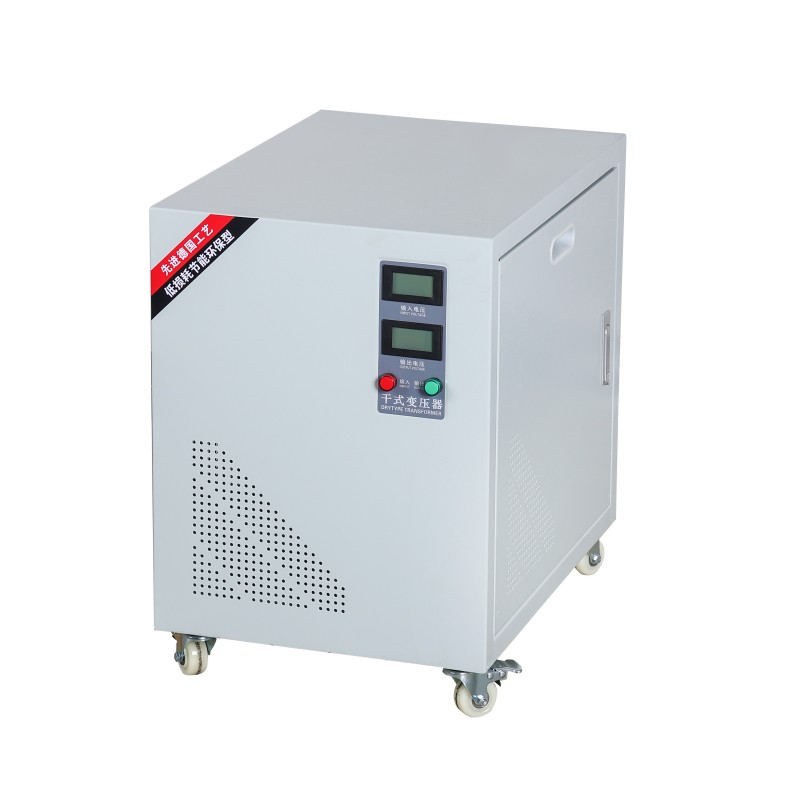

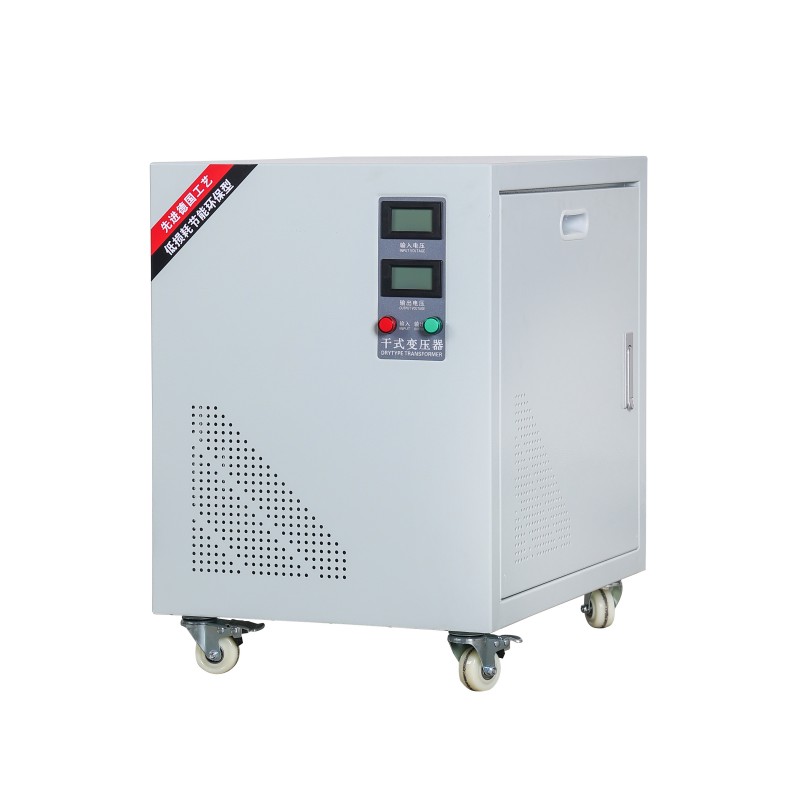

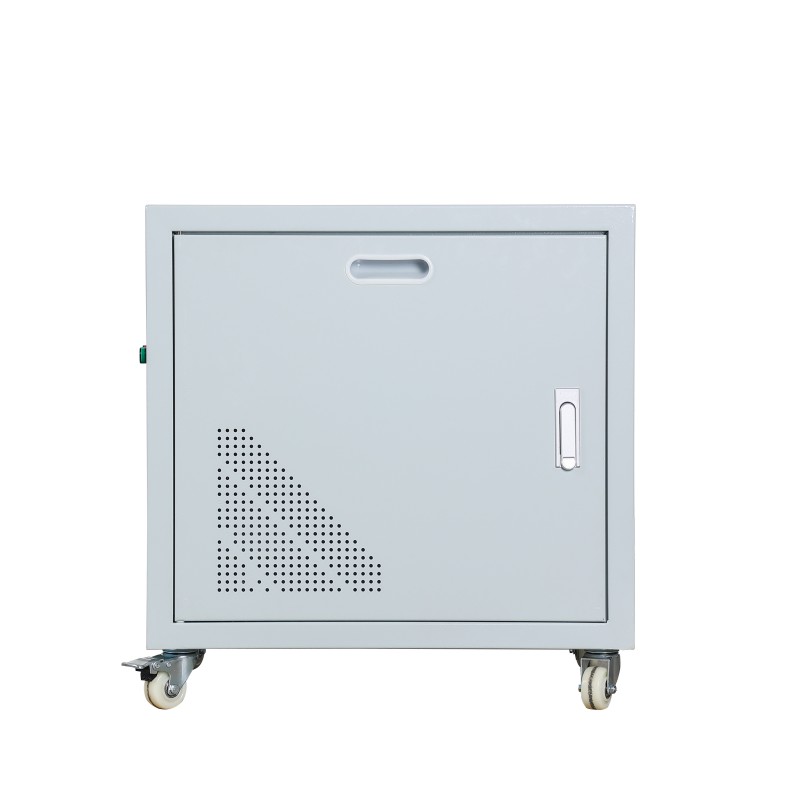

Изолирующий трансформатор SG

Разделительный трансформатор СГ предназначен для различных цепей переменного тока, работающих в диапазоне частот 50-60Гц и с номинальным напряжением не более 660В.

Применение продукта

Благодаря выдающимся характеристикам электрической изоляции и надежности, продукция Yibaling Factory широко используется в нескольких важнейших отраслях промышленности.

Поддержка импортного прецизионного оборудования: Изолирующий трансформатор SG обеспечивает безопасную и совместимую изоляцию питания и преобразование напряжения для современного оборудования из стран с разными системами напряжения, эффективно устраняя помехи и риски, вызванные разницей электрических потенциалов.

Выпрямительные устройства, частотно-регулируемые приводы и силовые электронные системы: он может обеспечить электрическую изоляцию между основной цепью и цепью управления, защищая чувствительные компоненты и повышая помехоустойчивость системы и эксплуатационную безопасность.

Наши индивидуальные решения

Чтобы удовлетворить разнообразные потребности пользователей, мы предлагаем очень гибкие индивидуальные решения:

Гибкая настройка напряжения: На основе реальных требований настройка любых разумных комбинаций входного и выходного напряжения позволяет трансформатору адаптироваться к различным глобальным стандартам сети.

Группа соединений и отводы: Предусмотрено несколько групп подключений (таких как Yyn0, Dyn11 и т. д.), а также можно добавить дополнительные отводы для регулировки напряжения на входной или выходной стороне для удобной точной настройки и адаптации напряжения.

Распределение мощности обмоток: Изолирующий трансформатор SG поддерживает конструкции с двумя или несколькими обмотками, при этом мощность каждой обмотки распределяется независимо для удовлетворения сложных требований по одновременному питанию нескольких уровней напряжения и нагрузок.

Вторичный специальный дизайн: Для однофазных нагрузок могут быть предусмотрены независимые вторичные однофазные обмотки;

Для выпрямительных схем конструкция обмотки может быть оптимизирована (например, добавление фазосдвигающих обмоток, балансировочных реакторов и т. д.) для подавления гармоник и улучшения формы сигнала тока.

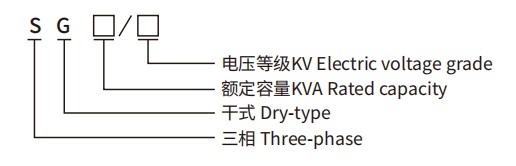

Модель и ее значение

Основное преимущество

По сравнению со многими аналогичными продуктами на рынке, наш изолирующий трансформатор SG выделяется тем, что с самого начала его исследований и разработок. Yibaling придерживается системного подхода и последовательно отдает приоритет надежности и долговечности во всех аспектах продукта.

Что касается конкретной конструкции, мы используем трехслойную электромагнитную защиту и систему изоляции с вакуумной пропиткой. В результате потери нашей продукции на холостом ходу и под нагрузкой на 20–30 % ниже, чем у некоторых более низкокачественных продуктов, а также они обладают сильной способностью работать при кратковременных перегрузках.

Для мест с особенно высокими требованиями, таких как больницы и экстремальные условия на открытом воздухе, мы провели специальную оптимизацию:

Например, для трансформаторов, используемых в медицинских учреждениях, мы улучшили их помехозащищенные возможности, чтобы гарантировать, что даже в случае одноточечного отказа подача питания к критически важному медицинскому оборудованию может продолжаться, не подвергая опасности пациентов и медицинский персонал.

От закупки сырья до отгрузки продукции мы осуществляем строгий контроль на каждом этапе. У нас есть специальные цепочки поставок основных материалов, таких как листы кремнистой стали и медные провода, и каждый трансформатор перед отправкой с завода проходит строгие испытания, включая испытания на частичный разряд.

Благодаря более чем 3000 реальных случаев применения наша команда инженеров имеет четкое представление о том, где могут возникнуть проблемы, и соответствующим образом внесла улучшения в конструкцию. Это дало оборудованию преимущество с точки зрения защиты от помех и затрат на долгосрочное использование.

Часто задаваемые вопросы

Вопрос: Что такое изолирующий трансформатор SG? Чем он отличается от обычного трансформатора с автосвязью?

Ответ: Изолирующий трансформатор СГ представляет собой двухобмоточный трансформатор. Первичная (входная) обмотка и вторичная (выходная) обмотка электрически изолированы друг от друга и не имеют прямого электрического соединения. Энергия передается посредством электромагнитной индукции. Это принципиально отличается от трансформатора с автосвязью (где вход и выход совместно используют часть обмотки).

Ключевые отличия:

Безопасность: Изолирующий трансформатор SG может эффективно предотвратить риск электризации вторичной стороны из-за замыкания на землю на первичной стороне или поражения электрическим током, обеспечивая более высокую электробезопасность.

защита от помех: Изолирующий трансформатор SG может блокировать контур заземления, подавлять синфазный шум и высокочастотные помехи, а также обеспечивать более чистое питание нагрузки.

Согласование напряжения: Он в основном обеспечивает преобразование напряжения и электрическую изоляцию и не имеет функции автоматической стабилизации напряжения (если только специальная модель не настроена).

Вопрос: Какие основные параметры следует учитывать при выборе изолирующего трансформатора СГ?

A: Основные параметры включают в себя:

Номинальная мощность (кВА): Выбирайте исходя из суммарной мощности всех нагрузок с определенным запасом (рекомендуем 20-30%).

Входное/выходное напряжение: Четко определите напряжение сети и необходимое напряжение оборудования.

Частота (Гц): Серия SG обычно совместима с частотой 50/60 Гц.

Класс изоляции: Определяет термостойкость и долгосрочную надежность работы трансформатора. Распространенными типами являются класс B, класс F или класс H.

Группа подключения: например, однофазный I/I, трехфазный Dyn11 и т. д., он должен соответствовать системе.

Пользовательские требования: Нужен ли ответвитель, многообмотка, специальный экранирующий слой и т. д.
