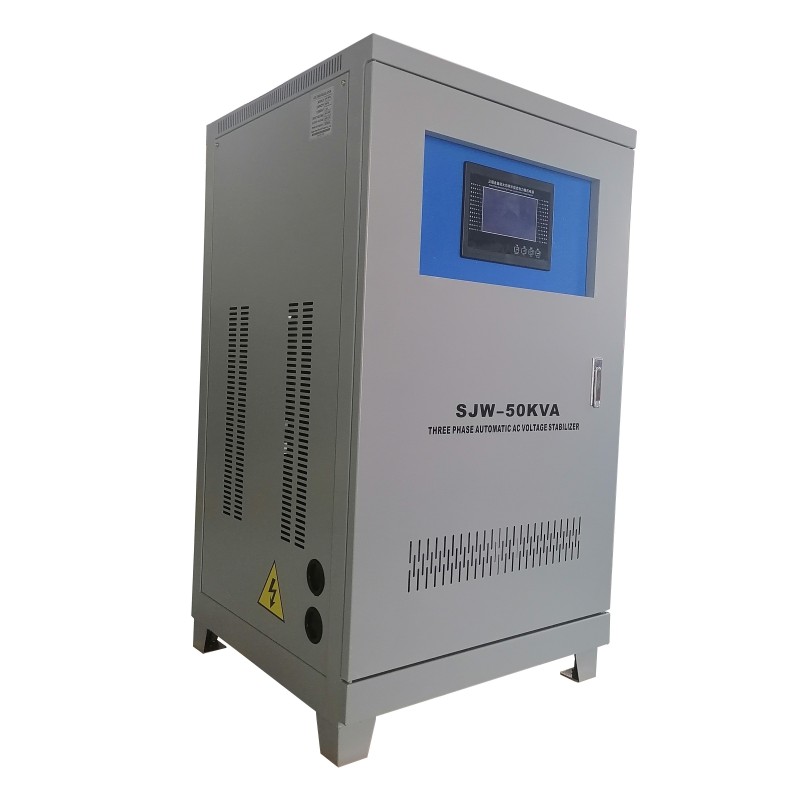

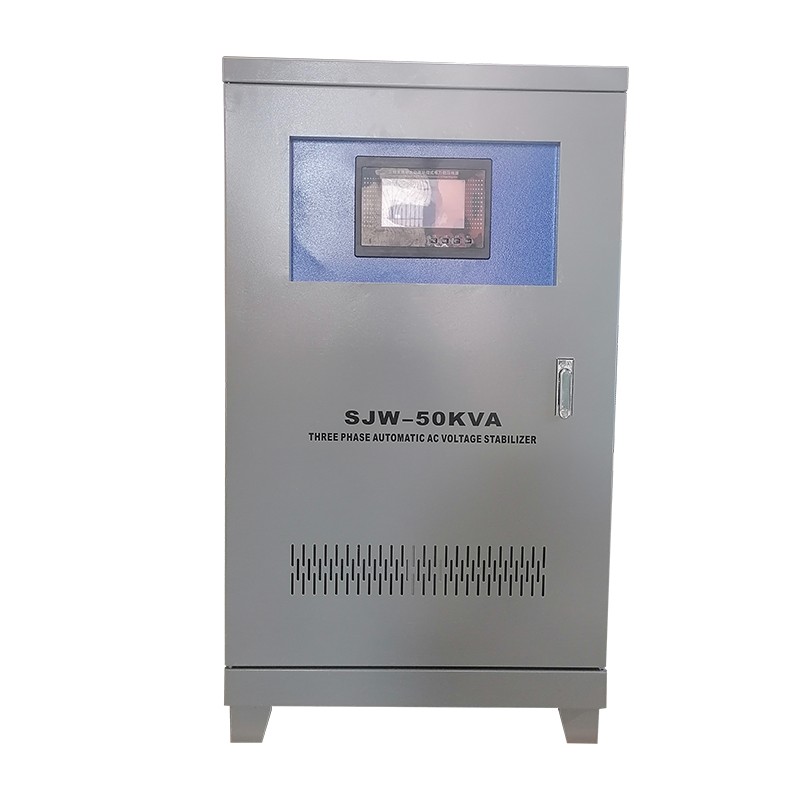

SJW Трехфазный компенсированный стабилизатор напряжения переменного тока

Трехфазный стабилизатор напряжения переменного тока с компенсацией Yibaling SJW — это быстрый трехфазный стабилизатор питания, созданный для мест, где качество электроэнергии действительно имеет значение, например, прецизионные производственные линии, центры обработки данных, кабинеты медицинской визуализации и станции связи.
Он использует интеллектуальную конструкцию с несколькими касаниями в сочетании с независимым контролем фазы. Это означает, что он может устранять колебания напряжения, дисбаланс фаз, провалы и скачки в режиме реального времени.

Какова функция стабилизатора напряжения серии SJW в различных приложениях?

1. На заводах и в мастерских

Напряжение часто падает при запуске больших машин. Иногда напряжение остается несбалансированным из-за неравномерного распределения однофазных нагрузок.
SJW обнаруживает эти изменения всего за 20–40 миллисекунд и мгновенно корректирует каждую фазу отдельно.
Например, на заводе по производству полупроводников даже одноцикловое падение напряжения может испортить целую партию пластин. SJW поддерживает выходное напряжение в пределах ±1 % от заданного значения, защищая чувствительное оборудование от проблем в восходящей сети.

2. В коммерческих зданиях

В этих зданиях освещение, кондиционеры и IT-оборудование находятся на разных фазах – напряжения редко балансируются. Обычные стабилизаторы с общим сердечником зачастую с этим не справляются.
Но три независимых компенсационных подразделения SJW рассматривают каждый этап отдельно. Это означает отсутствие перегрузки нейтральных проводов, снижение потерь мощности и отсутствие раздражающего мерцания света.

3. В отдаленных местах

Например, на водоочистные сооружения или шахты электроэнергия часто подается по длинным воздушным линиям. В часы пик напряжение может упасть до 320В и даже ниже.
Широкий диапазон регулирования SJW (обычно от ±20% до ±30%) возвращает напряжение до нормального значения 380 В или 400 В.
В результате насосы, воздуходувки и дробилки получают необходимый крутящий момент и не отключаются из-за низкого напряжения.

Основной материал и технология

Характеристики стабилизатора SJW основаны на тщательно отобранном наборе материалов и компонентов, каждый из которых выбран для достижения конкретной инженерной цели: быстрое переключение, низкие потери, высокая устойчивость к перенапряжениям и длительный срок службы.

1. Компенсационный трансформатор.

Сердцем стабилизатора SJW являются три независимых компенсационных трансформатора – по одному на каждую фазу.
Их обмотки изготовлены из бескислородной меди высокой чистоты (здесь нет дешевого алюминия) с системой изоляции класса H, которая безопасно выдерживает температуры до 180°C.
Железный сердечник изготовлен из высококачественной холоднокатаной кремнистой стали (например, 30Q130) с использованием технологии ступенчатого соединения внахлест. Это просто означает меньшие потери энергии и меньшие потери на холостом ходу.
Конструкция также обеспечивает очень низкую индуктивность рассеяния, поэтому компенсационное напряжение реагирует практически мгновенно, когда этого требует система управления.

2. Система контроля и отбора проб

«Мозгом» SJW является DSP (процессор цифровых сигналов) или высокопроизводительный MCU.
Он постоянно контролирует трехфазное напряжение с помощью высокоточных трансформаторов напряжения (класс точности 0,2) и датчиков тока на эффекте Холла.
Система управления использует независимую ПИД-компенсацию для каждой фазы, что означает, что каждая фаза корректируется отдельно, не мешая другим.
Все функции защиты – от повышенного напряжения, пониженного напряжения, перегрузки по току, потери фазы, неправильной последовательности фаз – встроены в программное обеспечение, но имеется также специальное аппаратное резервное копирование , чтобы гарантировать безопасный выход устройства из строя, если что-то пойдет не так.

3. Защита от перенапряжения и фильтрация электромагнитных помех

Каждый фазовый вход оснащен встроенной защитой от перенапряжения:
MOV (металлооксидный варистор) – поглощает скачки напряжения.
Газоразрядная трубка (GDT) – выдерживает большие скачки напряжения.
Вместе они предотвращают попадание синфазных и дифференциальных скачков напряжения на ваше оборудование.
Если вам нужна еще более чистая мощность, вы можете добавить дополнительные фильтры электромагнитных помех для снижения высокочастотных шумов, что особенно полезно, если поблизости есть чувствительные электронные нагрузки.

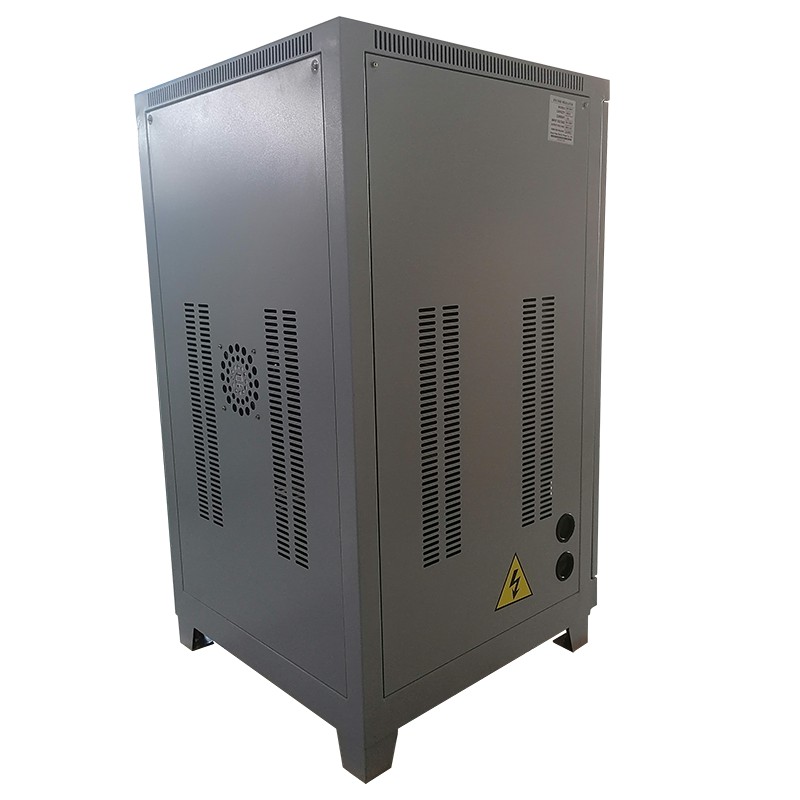

4. Корпус и охлаждение

SJW поставляется в прочном стальном корпусе (толщиной не менее 1,5 мм) с электростатическим порошковым покрытием (≥80 мкм) для обеспечения хорошей коррозионной стойкости.
Стандартная защита: IP20 – подходит для внутренних электрощитовых помещений.
Дополнительная более высокая степень защиты: IP23, IP54 или даже выше – для пыльных помещений или использования на открытом воздухе.
Охлаждение:
Для агрегатов мощностью до 100 кВА обычно достаточно естественной конвекции (нет шума вентилятора и движущихся частей, которые могут выйти из строя).
В более крупных агрегатах вентиляторы с регулируемой температурой и долговечными шарикоподшипниками включаются только при необходимости.
Проще говоря: корпус прочный, охлаждение продуманное, и вы можете выбрать правильный уровень защиты для своего сайта.

Кастомизация трехфазного стабилизатора SJW

1. Подтверждение ключевых параметров

Перед производством с заказчиком должны быть четко определены следующие параметры:

2. Техническая документация, которую мы предоставляем клиентам.

Когда мы создадим ваш стабилизатор SJW, вам не придется гадать. Вот что мы вам отправляем:
Чертеж компенсационного трансформатора — показывает размер сердечника, расположение обмоток и класс изоляции.
Отчет о выборе модуля SCR — объясняет, какие тиристоры мы используем, какой запас безопасности мы оставляем и как мы управляем теплом.
Схема платы управления и версия прошивки – включает метод выборки, настройки защиты и протокол связи (Modbus, RS485 или Ethernet, если необходимо).
Механический чертеж и расположение клемм – рассказывается, как его установить, куда входят кабели и как при необходимости подключить обходной переключатель.

3. Как мы это создаем – ключевые этапы производства

Мы не просто «собираем» детали. Мы следуем контролируемому процессу.
Намотка катушек – производится на станках с компьютерным управлением с постоянным напряжением. Каждый слой изоляции однороден. Никаких «счастливых догадок» с ручным заводом.
Вакуумная пропитка под давлением (VPI) — обмотки пропитываются эпоксидной смолой класса H, не содержащей растворителей, в высоком вакууме (≤133 Па), а затем отверждаются в печи с контролируемой температурой.
Почему это важно: Это делает обмотки водонепроницаемыми, пыленепроницаемыми, виброустойчивыми и лучше рассеивает тепло. Без VPI изоляция выйдет из строя на несколько лет раньше.
Сборка SCR — модули монтируются на радиаторы с помощью термопасты и затягиваются калиброванным динамометрическим ключом. Это поддерживает низкое контактное сопротивление и предотвращает перегрев.

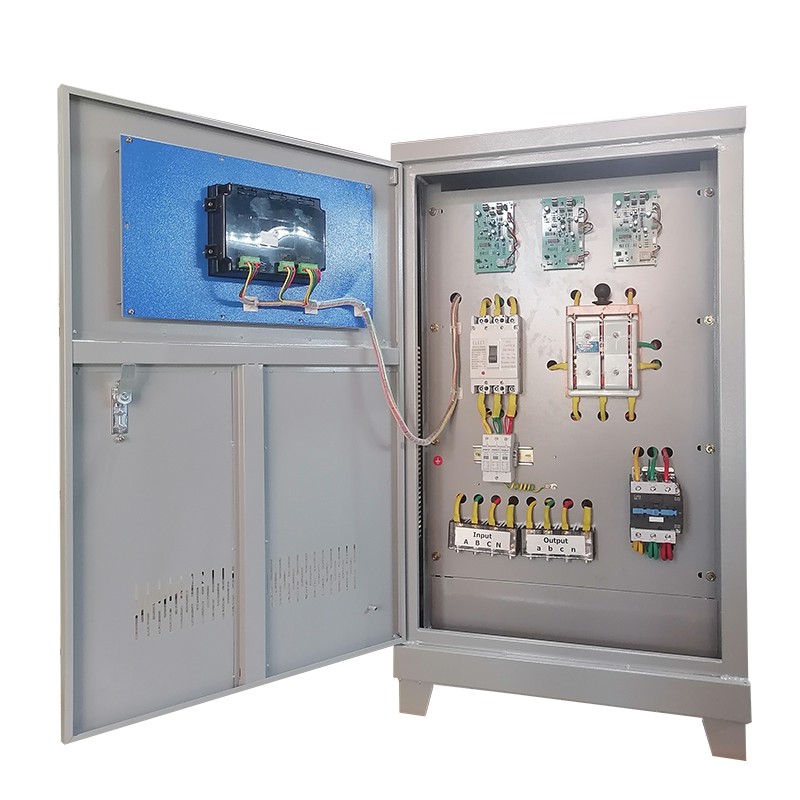

Окончательная сборка — секции питания и управления физически разделены для снижения электрических шумов. Все внутренние шины изготовлены из луженой чистой меди (не алюминия). Медь означает более низкое сопротивление, меньше тепла и более длительный срок службы.

4. Заводские испытания

Каждый агрегат SJW проходит полный комплекс регламентных и типовых испытаний:
Сопротивление изоляции (≥ 100 МОм при мегомметре 2500 В)
Диэлектрическая стойкость (3500 В переменного тока / 1 мин между обмотками и землей)
Испытание фазонезависимого регулирования – искусственно подается несбалансированное входное напряжение (например, A:+15%, B:0%, C:-10%) и измеряется выходной дисбаланс (должен быть ≤±1%).
Тест на динамический отклик – применяется шаг нагрузки 50 %; Провал выходного напряжения и время восстановления регистрируются с помощью высокоскоростного анализатора мощности; он должен вернуться в пределах ±1% в течение 40 мс.
Тест сброса нагрузки – полная нагрузка внезапно снимается; переходный процесс перенапряжения не должен превышать +5% от уставки.
Испытание защиты от перегрузки по току/короткого замыкания — смоделированные неисправности проверяют, что тиристоры заблокированы и входной выключатель срабатывает в течение заданного времени.
Каждый результат теста записывается в Отчете о заводских испытаниях, который доставляется покупателю вместе с продуктом.

Если вы столкнулись с такими проблемами, как необъяснимые сигналы тревоги оборудования, остановки производства из-за напряжения или трехфазный дисбаланс на вашем предприятии, серия SJW может стать ответом. Команда инженеров Yibaling готова помочь с определением размеров, настройкой и технической поддержкой.
