Что такое сухой трансформатор SCB10?

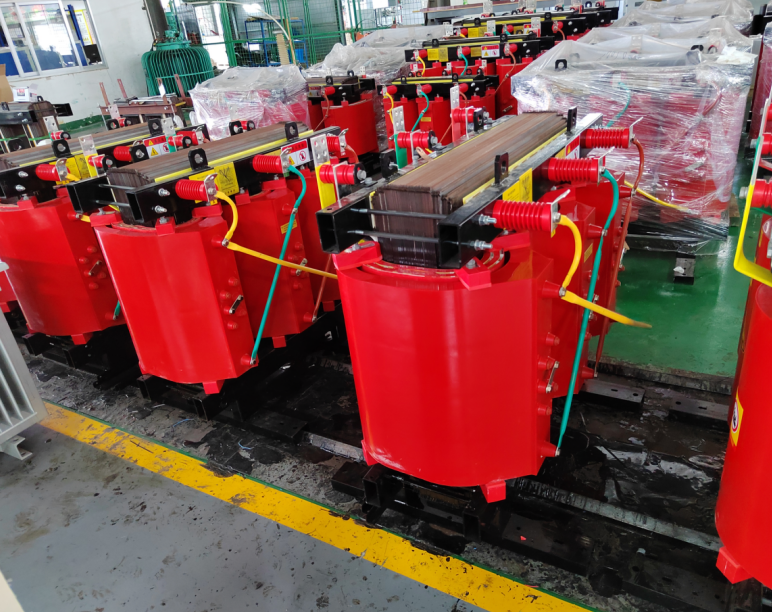

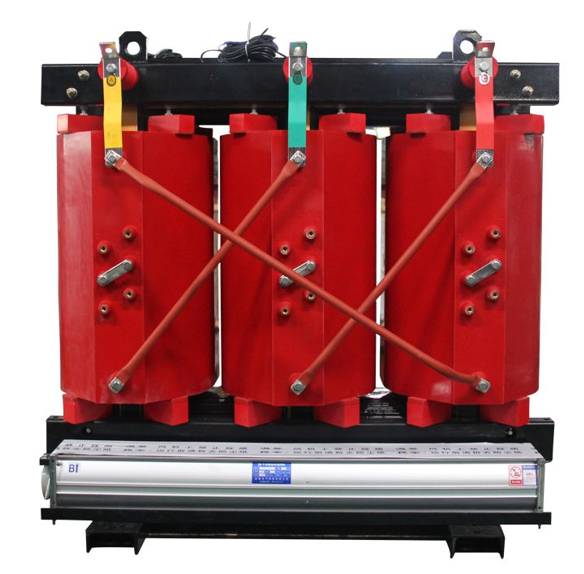

Трансформатор сухого типа SCB10 представляет собой трехфазный литой трансформатор из эпоксидной смолы, предназначенный для применения внутри помещений, где вопросы пожарной безопасности и защиты окружающей среды имеют первостепенное значение. Обозначение «SCB» говорит вам, что это такое: S для трехфазного тока, C для литой смолы (эпоксидной смолы) и B для обмоток из фольги на стороне низкого напряжения. «10» — это код производительности — поколение, которое на момент своего появления представляло собой значительный шаг вперед в области эффективности.

В отличие от масляных трансформаторов, в которых для изоляции и охлаждения используется горючее минеральное масло, в SCB10 для герметизации обмоток используется твердая эпоксидная смола. Отсутствие масла означает отсутствие риска возгорания, риска утечки и отсутствия необходимости технического обслуживания масла. Он работает чисто, тихо и безопасно — при необходимости прямо посреди здания.

Почему это имеет значение?

Потому что к современным зданиям — больницам, дата-центрам, торговым центрам, аэропортам — предъявляются строгие требования пожарной безопасности. Маслонаполненный трансформатор в подвале представляет собой пожароопасную ситуацию, требующую специальной локализации и пожаротушения. Трансформатор сухого типа, такой как SCB10, можно установить без дополнительных мер предосторожности. Он огнестойкий, самозатухающий, не выделяет токсичных газов при термическом воздействии.

Короче говоря: трансформатор размещается там, где находится нагрузка, без риска возгорания.

КакТрансформатор сухого типа SCB10Работает

Принцип работы тот же, что и у любого трансформатора — электромагнитная индукция. Но конструкция принципиально другая.

Шаг 1 — Ядро

Магнитный сердечник изготовлен из холоднокатаной текстурированной кремниевой стали с высокой проницаемостью и собран со ступенчатыми соединениями внахлест, чтобы минимизировать потери холостого хода и шум. Сердечник фиксируется с помощью конструкции стяжной пластины, которая исключает риск выброса на сквозные болты.

Шаг 2 — Обмотка высокого напряжения

В обмотке высокого напряжения используется эмалированный прямоугольный провод класса H (180°C), намотанный в сегментированной цилиндрической форме. Такая конструкция обеспечивает лучшее распределение напряжения и более высокую импульсную устойчивость. Затем обмотка заливается эпоксидной смолой с минеральным наполнителем под вакуумом. Наполнитель улучшает рассеивание тепла и механическую прочность, одновременно снижая коэффициент теплового расширения смолы.

Шаг 3 — Обмотка низкого напряжения

Обмотка низкого напряжения имеет конструкцию, навитую из фольги. Медная фольга наматывается с изоляцией между слоями, а затем герметизируется по концам эпоксидной смолой. Эта структура обеспечивает превосходную устойчивость к короткому замыканию, поскольку широкая площадь поверхности фольги равномерно распределяет ток и эффективно рассеивает тепло.

Шаг 4 — Инкапсуляция

Обе обмотки отлиты под вакуумом и давлением. Вакуум удаляет воздух и влагу перед впрыском смолы, устраняя пустоты, которые могут стать местами частичного разряда. В результате получается плотная изоляционная система без пустот, устойчивая к влаге, пыли и загрязнениям.

Шаг 5 — Охлаждение

Стандартное охлаждение — естественное воздушное (АН) — конвекционное охлаждение через обмотки. Для более высокой производительности принудительная вентиляция (AF) с вентиляторами может повысить производительность примерно на 40%.

Шаг 6 — Мониторинг температуры

Датчики Pt100 встроены в обмотки, подключены к терморегулятору, обеспечивающему:

Управление запуском/остановкой вентилятора

Сигнализация высокой температуры

Сигнал отключения по перегреву

Результат: трансформатор, который можно безопасно установить в помещении, работает чисто и тихо и защищает себя от перегрева.

Распространенные типыТрансформаторы SCB10

Сухие трансформаторы SCB10 доступны в различных мощностях и конфигурациях.

Варианты корпуса:

IP00 (открытый) — Без корпуса. Для установки внутри запертого электрощитового помещения.

IP20 — Сетчатый корпус. Защищает от случайного контакта с токоведущими частями. Наиболее распространен для использования внутри помещений.

IP23 — Корпус, устойчивый к атмосферным воздействиям. Подходит для помещений с капающей водой или конденсатом.

Группа подключения:

Dyn11 — наиболее распространенный, лучшее подавление гармоник.

Yyn0 — стандартная альтернатива для общих приложений

ПочемуСухие трансформаторы SCB10Иметь значение

Потому что самый безопасный трансформатор — тот, который не горит и не протекает.

Вот что делает SCB10 предпочтительным выбором для критически важных и чувствительных установок:

1. Пожарная безопасность

Эпоксидная смола огнестойка и самозатухающая. В случае электрической неисправности смола не поддерживает горение. При нагревании не выделяет токсичных или едких газов. Это основная причина, по которой во многих строительных нормах требуются трансформаторы сухого типа.

2. Экологическая безопасность

Отсутствие нефти означает отсутствие риска загрязнения почвы или грунтовых вод. Не требуется локализация разливов. Никакой утилизации масла по окончании срока службы. Для сертифицированных «зеленых» зданий и экологически чувствительных мест это является большим преимуществом.

3. Низкие эксплуатационные расходы.

Инкапсуляция смолой является постоянной. Никаких проверок масла, никакой фильтрации масла, никакой доливки. Трансформатор рассчитан на срок службы более 30 лет при минимальном обслуживании — лишь периодическая очистка корпуса от пыли.

4. Влагостойкость

Герметичная система смолы защищает обмотки от проникновения влаги. Трансформаторы SCB10 могут работать при 100% влажности и могут быть повторно включены после выключения без процедур сушки.

5. Низкий уровень шума

Типичный уровень шума для большинства номиналов составляет менее 50 дБ — достаточно тихо для установки в жилых зданиях без специальной акустической обработки.

6. Устойчивость к короткому замыканию

Обмотки из фольги и герметизация из твердой смолы обеспечивают SCB10 превосходную устойчивость к короткому замыканию. Он может выдерживать огромные механические силы, возникающие при повреждении, без деформации обмотки.

7. Контроль частичного разряда

Вакуумное литье устраняет пустоты в изоляции. Уровни частичного разряда обычно ниже 10 пКл — значительно лучше, чем у многих старых моделей сухого типа.

8. Возможность перегрузки

При принудительном воздушном охлаждении (ВО) трансформатор может выдавать до 140-150% номинальной мощности. Это обеспечивает полезный запас мощности для пиковых нагрузок или аварийных ситуаций.

Без этих функций установка трансформатора в высотном здании или больнице потребовала бы противопожарных хранилищ, маслозащиты и обширной вентиляции — все это стоит денег и занимает пространство. SCB10 устраняет эти требования.

Выбор подходящего сухого трансформатора SCB10

Выбор трансформатора SCB10 требует учета мощности, окружающей среды и применения.

Шаг 1 — Определите свою нагрузку

Сложите потребляемую мощность всего оборудования, которое будет подключено. Включите будущее расширение — обычно маржа 20–30%. Стандартные размеры SCB10 варьируются от 30 до 2500 кВА.

Шаг 2 — Укажите напряжение

Шаг 3 — Выберите группу подключения

Dyn11 — рекомендуется для большинства современных установок. Обмотка высокого напряжения, соединенная треугольником, снижает гармонические токи и обеспечивает путь для токов нулевой последовательности.

Yyn0 — проще, но обеспечивает меньшее подавление гармоник.

Шаг 4 — Выберите тип корпуса

Шаг 5. Проверьте охлаждение и снижение номинальных характеристик.

Стандарт: Естественный воздух (AN) — полная номинальная производительность.

Принудительная вентиляция (AF): добавьте вентиляторы на 140–150 % мощности, но уточните у поставщика.

Снижение характеристик по высоте: выше 1000 м мощность должна быть снижена. Снижение характеристик при температуре окружающей среды: выше 40°C мощность необходимо уменьшить.

Шаг 6 — Проверка класса изоляции

В SCB10 используется изоляция класса F (155°C) или класса H (180°C). Более высокий температурный класс означает лучшую перегрузочную способность и более длительный тепловой срок службы.

Шаг 7 — Проверьте регулятор температуры

Современный трансформатор SCB10 включает в себя терморегулятор с:

3-проводные датчики Pt100, встроенные в обмотки

Цифровой дисплей температуры обмотки

Запуск/остановка вентилятора при достижении запрограммированных пороговых значений

Выходы сигнализации и отключения (сухие контакты)

Дополнительная связь RS485/Modbus

Заключительные мысли

Трансформатор сухого типа SCB10 представляет собой особую эпоху в технологии трансформаторов — поколение, которое обеспечило значительно меньшие потери, меньший шум и более высокую надежность, чем его предшественник SCB9. В свое время это был стандарт современного распределения электроэнергии внутри помещений.

И сегодня он остается надежным выбором для многих приложений, особенно для проектов, где бюджет имеет большое значение. Хотя более эффективные модели SCB11, SCB13 и SCB18 теперь обеспечивают еще меньшие потери, SCB10 по-прежнему соответствует текущим стандартам и обеспечивает надежное и безопасное обслуживание бесчисленного количества зданий по всему миру.

Если вы устанавливаете трансформатор в коммерческом здании, больнице, центре обработки данных или в любом месте, где вопросы пожарной безопасности и защиты окружающей среды имеют первостепенное значение, скорее всего, потребуется трансформатор сухого типа. SCB10 предлагает правильный баланс безопасности, эффективности и экономичности для многих из этих приложений.

Масло не может течь, гореть или проливаться. Не требует периодической проверки масла. Для него не требуется пожаробезопасное хранилище. Он просто стоит там, спокойно выполняя свою работу год за годом. Чистая, безопасная, надежная энергия — именно там, где она вам нужна.
