Что такое управляющий трансформатор BK и почему это важно?

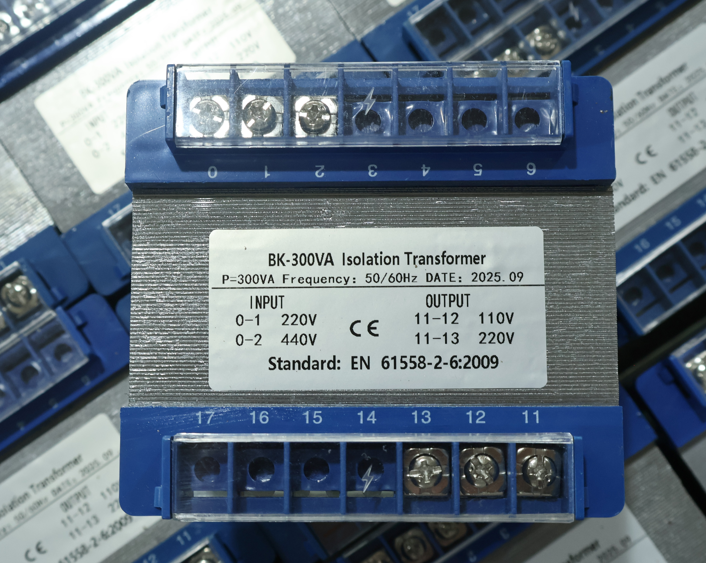

A Трансформатор управления БКпредставляет собой однофазный трансформатор сухого типа, предназначенный для обеспечения стабильного изолированного питания для станков, систем автоматизации и промышленных панелей управления. Его основная задача — снизить основное напряжение питания (380 В, 220 В или другие входы) до управляющего напряжения, которое действительно необходимо ПЛК, реле, контакторам, соленоидам и световым индикаторам.

Номинальная частота 50–60 Гц делает серию BK особенно ценной. Его можно использовать в странах с сетями 50 Гц (Европа, Азия, Африка) и 60 Гц (Северная Америка, части Южной Америки) без изменений. Для производителей оборудования, экспортирующих продукцию по всему миру, это устраняет необходимость в разных версиях трансформаторов для разных рынков.

Почему это имеет значение?

Потому что схемы управления чувствительны. Падение напряжения, которое может отбросить двигатель, может привести к сбоям в работе ПЛК, вибрации контактора или выдаче ложных показаний датчика. Трансформатор BK изолирует цепь управления от основной шины питания, фильтрует шум и обеспечивает выделенный стабильный источник напряжения, на который может положиться система управления.

Короче говоря: один трансформатор, любая частота — надежное управление питанием, где бы вы ни находились.

КакТрансформатор управления БКРаботает

Принцип прост и проверен десятилетиями.

Шаг 1 — Ввод

Первичная обмотка подключается к основному источнику питания — обычно однофазному переменному току напряжением 220 В или 380 В (до 500 В или 1000 В в зависимости от модели). Варианты первичной обмотки с несколькими отводами учитывают изменения напряжения в сети.

Шаг 2 — Электромагнитная индукция

Напряжение переменного тока, подаваемое на первичную катушку, создает переменное магнитное поле в железном сердечнике. Это индуцирует напряжение во вторичной обмотке. Коэффициент витков определяет выходное напряжение — N1/N2 = V1/V2.

Шаг 3 — Вывод

Вторичная обмотка вырабатывает необходимое управляющее напряжение — обычно 110 В, 127 В, 220 В, 36 В, 24 В или 12 В. Некоторые модели имеют несколько вторичных обмоток: одну для цепей управления и одну для местного освещения, все в одном блоке.

Шаг 4 — Изоляция

Первичная и вторичная обмотки электрически разделены — прямого соединения нет. Это предотвращает попадание скачков напряжения, шума и замыканий на землю в цепь управления.

Результат: чистое, стабильное, изолированное питание для вашей системы управления.

Распространенные типы и номиналы трансформаторов BK

Трансформаторы BK охватывают широкий диапазон мощностей.

ПочемуТрансформаторы управления БКИметь значение

Потому что каждая схема управления машиной заслуживает собственного стабильного источника питания.

Вот что обеспечивает управляющий трансформатор БК:

1. Глобальная совместимость 50/60 Гц

Серия BK предназначена для сетей с частотой 50 Гц и 60 Гц. Экспортное оборудование может использовать один и тот же трансформатор по всему миру — нет необходимости хранить разные модели для разных стран.

2. Широкий диапазон напряжения

Благодаря вариантам первичного напряжения от 110 В до 480 В и вторичного напряжения от 6,3 В до 220 В, BK может удовлетворить практически любые требования схемы управления.

3. Электрическая изоляция

Изолированная вторичная обмотка защищает чувствительную управляющую электронику от помех, скачков напряжения и неисправностей основной цепи.

4. Несколько выходных обмоток.

Один трансформатор может одновременно подавать управляющее напряжение, сигналы освещения и индикаторы, что упрощает проводку панели и сокращает количество компонентов.

5. Прочная конструкция

Трансформаторы BK изготавливаются с обмотками из меди высокой чистоты и сердечниками из холоднокатаной кремниевой стали с высокой проницаемостью, что обеспечивает длительный срок службы и низкие потери.

6. Компактный и удобный в использовании.

Вертикальный монтаж с помощью кронштейнов для ног аккуратно вписывается в панели управления. Компактный дизайн для переполненных шкафов.

7. Возможность непрерывной работы

Трансформаторы BK рассчитаны на длительную непрерывную работу при полной нагрузке, а не на повторно-кратковременном режиме.

Выбор правильного трансформатора BK

Выбор трансформатора BK прост, но требует внимания к нескольким ключевым деталям.

Шаг 1 — Определите свою нагрузку

Перечислите все устройства, которые будут питаться от трансформатора:

Источник питания ПЛК (номинальная мощность ВА)

Катушки реле и контакторов (удерживающие ВА)

Электромагнитные клапаны

Индикаторные лампы

Местное освещение

Датчики и передатчики

Добавьте мощность всех устройств, которые будут работать одновременно, а не только мощность, указанную на паспортной табличке. Контакторы потребляют реактивную мощность, поэтому, если возможно, используйте ВА. Шаг 2. Определите мощность.

Совет: увеличить размер безопаснее, чем уменьшить его. Слишком маленький трансформатор перегреется и преждевременно выйдет из строя. Трансформатор немного большего размера будет работать холоднее и прослужит дольше.

Шаг 3 — Укажите первичное и вторичное напряжения

Если вам требуется несколько выходных напряжений (например, управление 110 В + освещение 36 В + индикатор 6,3 В), убедитесь, что трансформатор имеет необходимые вторичные обмотки.

Шаг 4 — Проверьте совместимость частот

Стандартные трансформаторы BK имеют двойной номинал 50/60 Гц — специальная настройка не требуется. Подтвердите, если у вас есть необычное требование.

Шаг 5 — Проверьте среду

Заключительные мысли

Трансформатор управления БК – не самый интересный компонент панели управления. Он сидит в углу и тихо делает свою работу, его редко кто замечает — пока он не перестает работать.

Когда он перестает работать, ПЛК теряет питание. Контакторы выпадают. Машина останавливается. Производство останавливается.

Вот почему выбор правильного трансформатора BK имеет значение.

Возможность работы на двух частотах 50/60 Гц означает, что один трансформатор обслуживает глобальное оборудование. Независимо от того, отправляется ли ваша машина в Европу (50 Гц), США (60 Гц) или куда-либо между ними, серия BK справится с этим без каких-либо модификаций.

Это простое устройство: медные обмотки, сердечник из кремнистой стали, естественное воздушное охлаждение. Но он рассчитан на длительный срок службы — часто переживая машины, которыми он управляет. Хороший управляющий трансформатор стоит недорого. Плохой есть.
