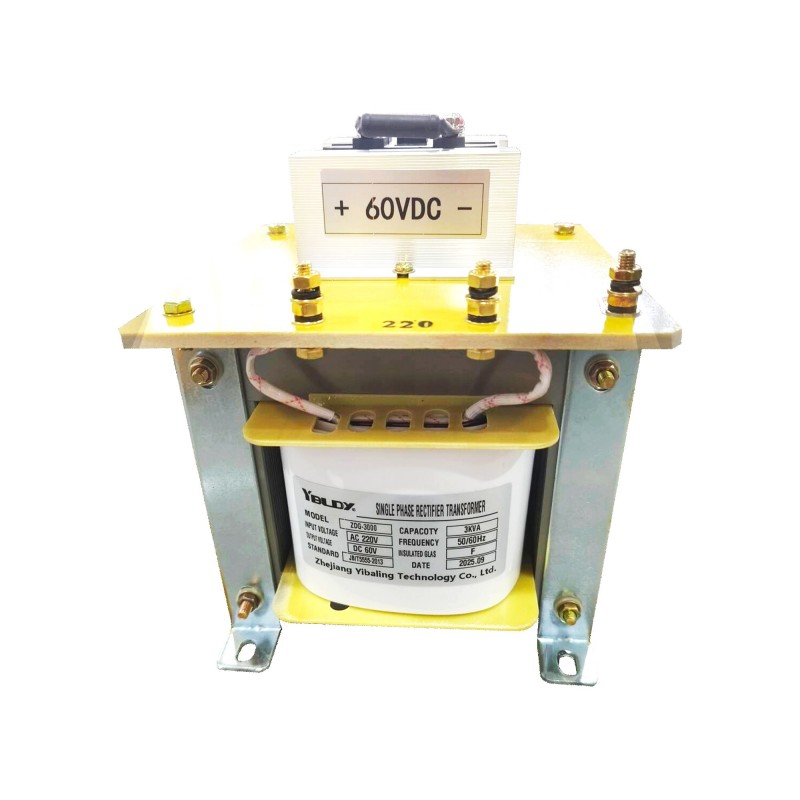

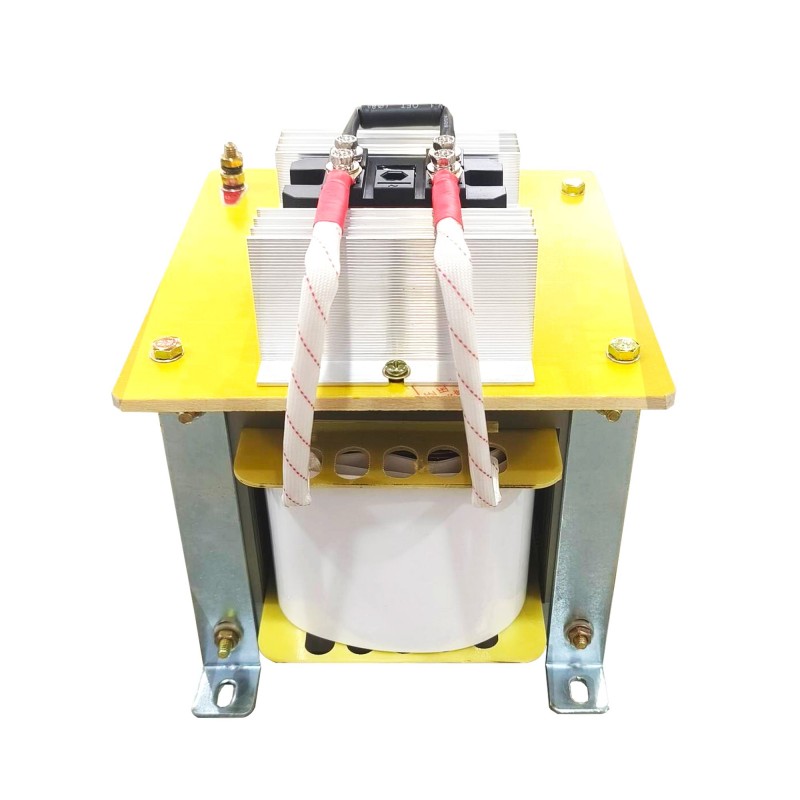

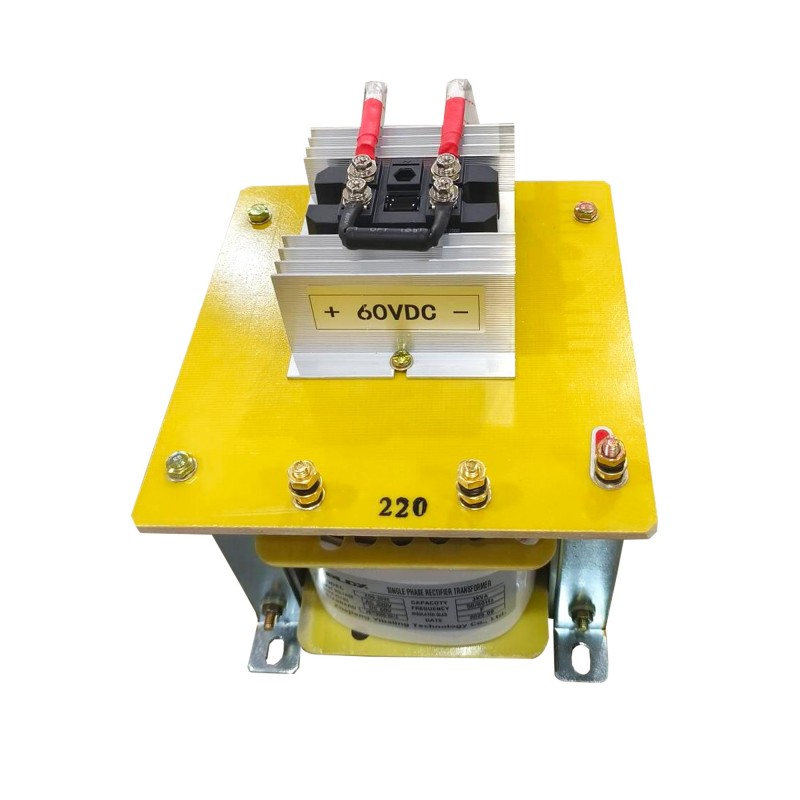

Трансформатор управления ЗБК

Управляющий трансформатор ZBK представляет собой трансформатор сухого типа, специально разработанный для систем автоматизации производства и электрического управления. В качестве сердцевины используются высококачественные холоднокатаные листы кремнистой стали в сочетании с твердыми изоляционными материалами. Общая конструкция компактна, имеет хорошую эффективность и обеспечивает превосходный контроль повышения температуры во время работы.
Основная его задача — безопасно преобразовать более высокое напряжение в главной цепи (например, обычное 380 В) в различные низковольтные источники питания, необходимые для схемы управления, например, 220 В, 110 В или стандартные напряжения 36 В и 24 В. Таким образом, ПЛК, контакторы, реле, индикаторные лампы и различные приборы могут получать стабильное и надежное электропитание.
Продукт полностью разработан в соответствии со стандартами промышленной среды. Он обладает сильной способностью выдерживать перегрузки и не боится обычных помех. Его можно беспрепятственно использовать в различных сценариях, таких как станки, производственные линии, системы распределения электроэнергии и различные ситуации автоматического управления. Это действительно незаменимый ключевой компонент схемы управления, обеспечивающий безопасную и стабильную работу.

Основные материалы

Используемые холоднокатаные листы из неориентированной кремнистой стали имеют обозначение DW470 и имеют контролируемую толщину 0,35 или 0,5 мм. Этот материал обладает высокой магнитной проницаемостью и низкими потерями в железе, а также потребляет очень мало электроэнергии при отсутствии нагрузки.

Катушки: электролитическая медь марки Т2.

Покрывающая их изоляционная краска представляет собой полиэфирный материал марки QZ(G)-2/155/I, выдерживающий температуру до 155 градусов Цельсия. Даже если управляющий трансформатор ЗБК длительное время будет работать с полной нагрузкой, проблемы из-за перегрева у него вряд ли возникнут.
С точки зрения изоляционной обработки прослойка проложена композитной фольгой DMD, выдерживающей напряжение до 8 киловольт на миллиметр.

Каркас: материал ПБТ

Материал имеет класс огнестойкости UL94 V-0 и не может воспламениться. В заключение весь трансформатор подвергается вакуумной пропитке с использованием алкидной смолы 1032 или органической силиконовой смолы класса H для полной изоляции обмоток.
Изготовленный таким образом, при помещении в среду от -15 до 40 градусов по Цельсию повышение температуры не превысит 85 градусов, а сопротивление изоляции останется выше 100 МОм. По опыту завода в Ибалине, при нормальном использовании более 100 000 часов серьезных проблем не возникнет.
Выбор этих материалов и производственный процесс гарантируют, что управляющие трансформаторы ZBK выдержат длительные испытания в условиях заводских цехов.

Часто задаваемые вопросы

Вопрос: Каково назначение управляющего трансформатора ZBK? Чем он отличается от обычных небольших трансформаторов?
Ответ: Трансформатор управления ZBK специально разработан для промышленных шкафов управления. Его основная функция заключается в преобразовании высокого напряжения основного источника питания (например, 380 В) в безопасное низкое напряжение (обычно 24 В, 36 В, 110 В и т. д.), необходимое для схемы управления.
Основное отличие управляющего трансформатора ZBK от обычных трансформаторов заключается в конструкции промышленного класса:
Материалы более прочные (например, использование листов кремнистой стали DW470 и электролитической меди T2), лучшая защита (обработка вакуумной пропиткой), они могут непрерывно выдерживать воздействие тока, вызванное замыканием контакторов и действиями катушек в цепи управления, а также эффективно изолировать помехи в сети для обеспечения стабильной работы чувствительного оборудования, такого как ПЛК и приборы.

Вопрос: Есть ли разница между электролитической медью Т2, используемой в обмотке управляющего трансформатора ЗБК, и обычным медным проводом?
Ответ: Есть фундаментальная разница. Т2 — это высококачественная электролитическая медь национального стандарта с чистотой до 99,9% и отличной проводимостью.
Использование меди Т2 для обмотки приводит к меньшему сопротивлению и меньшему выделению тепла при той же мощности. Это гарантирует, что управляющий трансформатор ЗБК не сгорит из-за чрезмерного нагрева обмотки даже при полной нагрузке или кратковременной перегрузке.
Во многих дешевых трансформаторах используется переработанная медь с примесями или плакированный медью алюминий, который имеет плохую проводимость и представляет опасность для безопасности работы оборудования.

Вопрос: Я видел, что параметры включают процесс вакуумной пропитки. Это важно?
О: Это чрезвычайно важно. Это ключевой шаг в обеспечении надежности.
Этот процесс включает в себя помещение собранного сердечника управляющего трансформатора ZBK в вакуумный резервуар, откачивание воздуха, а затем погружение его в изолирующую краску (например, смолу 1032), чтобы краска полностью проникла в каждую щель обмотки.
Затем его сушат и лечат. Этот процесс имеет три основные функции:
Во-первых, он предотвращает попадание влаги и коррозию, адаптируясь к условиям мастерской;
Во-вторых, после отверждения обмотка становится единым целым, обеспечивая лучшую ударопрочность и снижение шума;
В-третьих, он заполняет мелкие зазоры, улучшая прочность изоляции и способность рассеивания тепла.
Трансформаторы, которые не подвергаются этому процессу, склонны к выходу из строя во влажной или вибрирующей среде.
