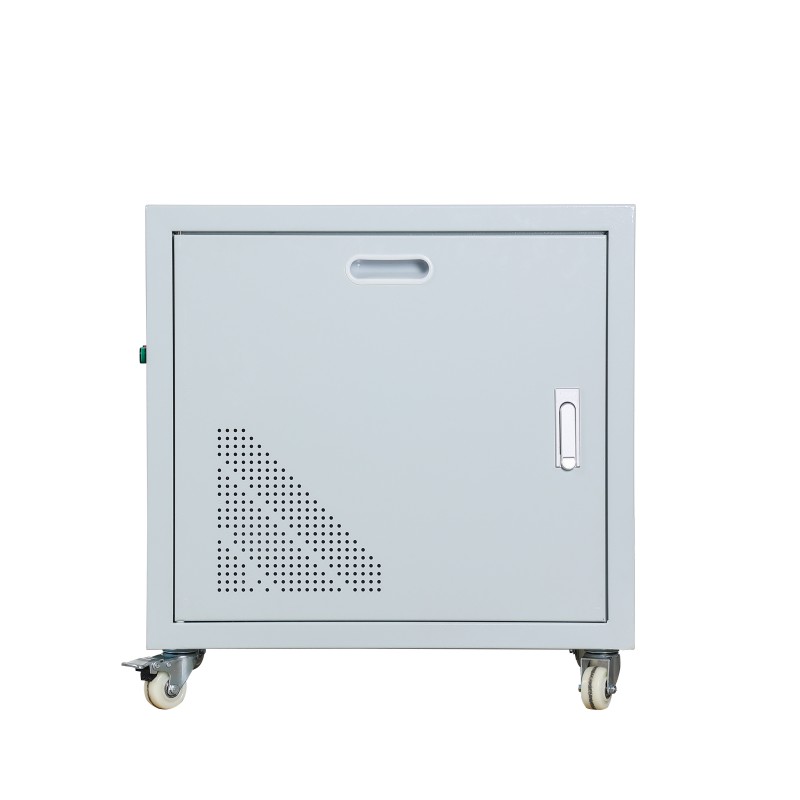

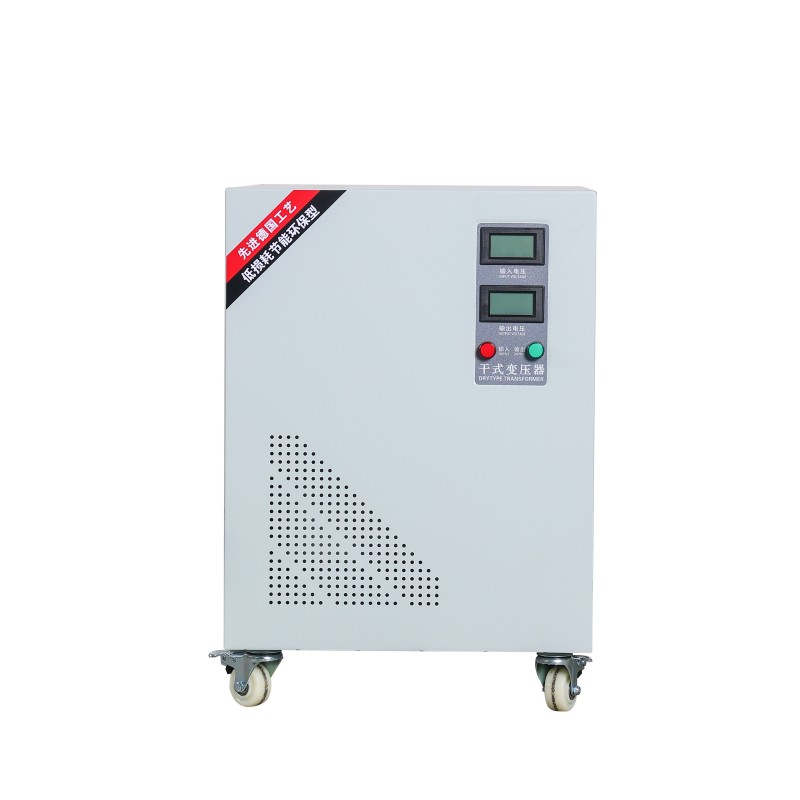

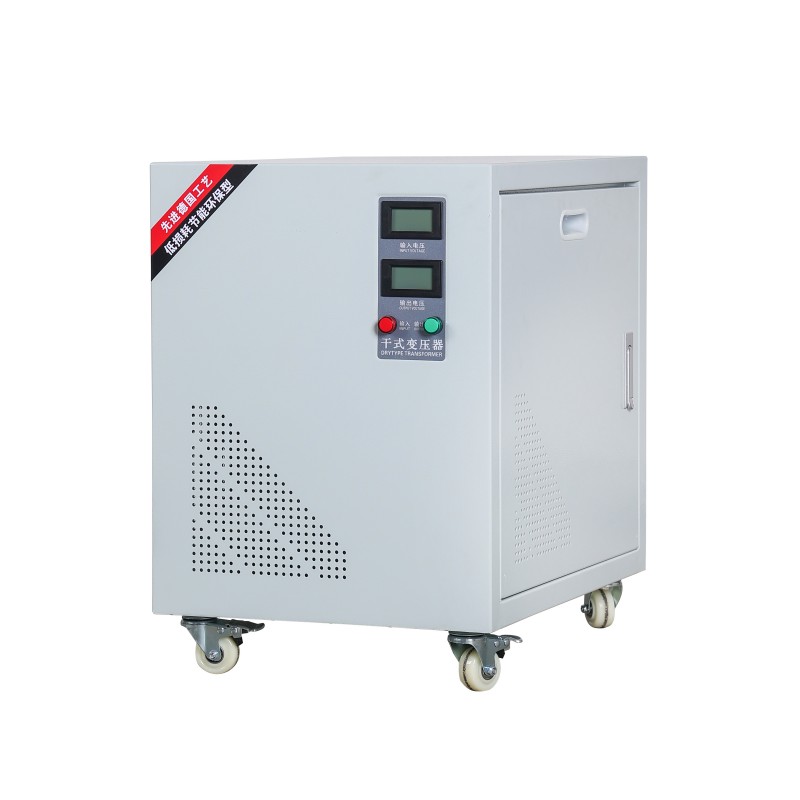

SG 3-фазный трансформатор сухого типа
Zhejiang Yibaling Power Equipment Co., Ltd. — производитель в Китае, специализирующийся на производстве трехфазных сухих трансформаторов SG. Мы работаем в области трансформаторов более двадцати лет и обладаем обширным опытом в производстве и продаже. Наша продукция имеет отличные ценовые преимущества и высокое качество. Охват продаж в основном находится в Америке. Мы надеемся на глубокое сотрудничество с вами.
Трехфазный сухой трансформатор SG производства Yibaling Factory представляет собой надежный энергетический концентратор, предназначенный для современных промышленных энергосистем. Он имеет полностью закрытую безмасляную конструкцию. Основная часть состоит из высококачественных холоднокатаных листов кремнистой стали в сочетании с системой изоляции класса H.
Такое сочетание делает трансформатор исключительно прочным. Независимо от того, подвергается ли он высокотемпературной сушке в цеху, воздействию влажного воздуха или пыльной среде, он может работать стабильно и практически не требует обслуживания со стороны человека.
Трехфазный сухой трансформатор SG охватывает диапазон мощностей от 10 кВА до 2500 кВА и поддерживает различные комбинации напряжений (например, 10 кВ/0,4 кВ, 6 кВ/0,69 кВ и т. д.). Он имеет превосходную перегрузочную способность и характеристики защиты от короткого замыкания.
Конструкция с низкими потерями и низким уровнем шума не только соответствует стандарту энергоэффективности первого уровня, но также подходит для экологически чистых заводов, центров обработки данных и городских железнодорожных перевозок, к которым предъявляются строгие требования к защите окружающей среды и энергосбережению.
Подробная информация о продукте
Мы уделяем внимание каждой детали:
Обмотки трехфазного сухого трансформатора SG пропитаны и отверждены в вакууме, имеют степень защиты до IP54.
Железный сердечник и катушка имеют эластичную буферную фиксацию для эффективного подавления вибрации и шума.
Он также может быть дополнительно оснащен системой контроля температуры, защитой от конденсации и интеллектуальными интерфейсами связи для обеспечения мониторинга состояния в реальном времени и профилактического обслуживания.
Ценовое преимущество 3-фазного сухого трансформатора SG
| Преимущества | Конкретные проявления |
| Прямые затраты на закупку | Благодаря отработанной технологии сухого типа, внутренним цепочкам поставок и крупномасштабному производству первоначальная закупочная цена обычно более конкурентоспособна. Например, справочная цена модели мощностью 100 кВА составляет около 7500 юаней, что значительно ниже, чем у традиционных масляных моделей. |
| Долгосрочная эксплуатационная стоимость электроэнергии | Использование высококачественных холоднокатаных листов кремнистой стали и других материалов с низкими потерями, а также оптимизированная конструкция обеспечивают высокую энергоэффективность (обычно ≥ 95%). Это может значительно снизить затраты на электроэнергию при длительной эксплуатации, что делает его особенно подходящим для сценариев круглосуточной непрерывной работы. |
| Чрезвычайно низкие затраты на техническое обслуживание | Сухая безмасляная конструкция исключает необходимость регулярного осмотра и замены изоляционного масла, как в масляных типах, что существенно позволяет избежать риска утечки масла и связанных с этим угроз для окружающей среды и безопасности, обеспечивая работу практически без технического обслуживания. |
| Экономия затрат на установку и использование | Компактный размер и легкий вес, отсутствие необходимости в специальных масляных ямах или сложных средствах пожаротушения. Его можно установить рядом с центром нагрузки, что позволит сэкономить кабели, низковольтные распределительные устройства и производственное пространство. |
| Надежность и стоимость риска | Благодаря полностью закрытой конструкции, влаго- и пыленепроницаемой, а также благодаря таким процессам, как литье из эпоксидной смолы, его механическая прочность высока, а его способность противостоять коротким замыканиям высока. Это снижает риски незапланированных простоев и производственных потерь. |
Настройка трехфазного трансформатора сухого типа SG
1. Четко определите детали требований заказчика.
- Номинальная мощность, первичное/вторичное напряжение, частота, группа подключения (например, Dyn11), полное сопротивление, наличие регулировки отвода ±2x2,5%.
- Место установки (в помещении/на открытом воздухе, подвал/пол), высота над уровнем моря, температура окружающей среды, влажность, наличие агрессивных газов (химическая среда), взрывоопасной пыли (угольная шахта, мукомольная мельница) или соляного тумана (прибрежные районы).
- Уровень защиты: обычный IP20 (защита от частиц) или IP23/IP54 (защита от брызг, пыли), последний требует специальной конструкции.
- Материал корпуса:
- Обычный: высококачественный холоднокатаный стальной лист, фосфатирование поверхности с последующим порошковым покрытием.
- Коррозионностойкий: нержавеющая сталь 304 или 316L, подходит для пищевых продуктов, медицины, прибрежных зон.
- Взрывозащищенность и высокая защита: утолщенная стальная пластина или алюминиевый сплав, отвечающий особым требованиям взрывобезопасности или требующий полностью герметичной сварной конструкции.
- Метод охлаждения: Самоохлаждение (AN), воздушное охлаждение (AF) или принудительное воздушное охлаждение (с независимым вентилятором).
2. Утвердить план + произвести
| Этап процесса | Детали процесса |
| Изготовление сердечника | 1. Резка: Листы кремнистой стали точно разрезаются по продольным и поперечным линиям резки. 2. Сборка. Для уменьшения потерь на вихревые токи используется метод ступенчатой укладки. 3. Крепление: для крепления используются высокопрочный швеллер и болты, предотвращающие ослабление, что обеспечивает низкий уровень шума. |
| Производство обмоток | 1. Намотка: для намотки катушек используется намоточный станок с ЧПУ в цехе с постоянной температурой и влажностью, обеспечивая точное количество витков. 2. Предварительное обжиг и обработка VPI. После предварительного обжига рулонов в вакуумной печи их отправляют в резервуар для пропитки для «вакуумной пропитки под давлением (VPI)»: сначала применяется вакуум для удаления пузырьков воздуха, затем впрыскивается пропиточная смола и, наконец, применяется давление, чтобы обеспечить полное проникновение смолы. 3. Сушка: В условиях высокой температуры в печи с циркуляцией горячего воздуха катушки сушатся с образованием «бронеподобного» интегрированного изолятора. |
| Окончательная сборка | 1. Сборка: Точно вставьте затвердевшую обмотку в железный сердечник. 2. Подключение: Соедините провода посеребренными или лужеными медными полосками, чтобы уменьшить контактное сопротивление. 3. Установка аксессуаров: установите регулятор температуры (Pt100), вентилятор, защитный корпус и т. д. |
